Sąsajos adapteris InLine 76619G — PCI/USB/serialinio ryšio modulis

Lankstus saugyklos išplėtimas per PCIe x16 lizdą:Prideda iki penkių SATA prievadų per M.2 Key B adapterių korteles – idealiai tinka kompaktiškiems saugyklų sprendimams.
Didelis suderinamumas su M.2 SATA SSD:Palaiko M.2 B-key ir B+M-key SSD diskus, kurių formatai 2230, 2242, 2260 ir 2280.
Modernus SATA funkcionalumas:Palaikymas AHCI, NCQ, prievadų daugintuvo (komandų/FIS), pakopinio paleidimo ir energijos taupymo režimų.
Patikimas duomenų perdavimas:Iki 6 Gb/s vienam prievadui pagal SATA Revision 3.2 – idealiai tinka našiai svarbioms programoms.
Turi priedus, skirtus naudoti iš karto:Komplekte penki M.2 į SATA adapteriai, aušintuvai, kabeliai ir žemo profilio metalinė plokštė – įvairiems montavimo scenarijams.

InLine PCIe sąsajos kortelė su JMB585 valdikliu yra idealus sprendimas, norint išplėsti sistemą iki penkių papildomų SATA prievadų. Kortelė naudoja PCIe x16 sąsają, su dviem PCIe linijomis pagal 3.1a standartą maksimaliam pralaidumui užtikrinti. Pridedamos adapterių kortelės leidžia M.2 SATA SSD su Key B arba B+M saugiai ir efektyviai integruoti į esamas saugyklų sistemas.
Visi įprasti formatai, tokie kaip 2230, 2242, 2260 ir 2280, yra palaikomi – puikiai tinka kompaktiškiems ir galingiems saugyklų sprendimams. Kiekviena iš penkių sąsajų užtikrina iki 6 Gb/s pagal SATA 3.2. Be to, palaikomos svarbios funkcijos, tokios kaip AHCI, Native Command Queue (NCQ), prievadų dauginimas ir energijos taupymo režimai (slumber/partial).
Kortelė idealiai tinka serveriams, darbo stotims ar galingoms stacionarioms sistemoms, kurioms reikia papildomos saugyklos vietos ar specialių RAID konfigūracijų. Dėl pakopinio paleidimo ir palaikomos komandų struktūros sistema išlieka stabili net esant daug diskų. Montavimas paprastas: tiesiog įstatykite PCIe kortelę ir prijunkite adapterius prie M.2 SSD. Pristatymo apimtis apima visus reikiamus kabelius, aušintuvus, žemo profilio laikiklį ir atsuktuvą – kad būtų galima naudoti iš karto ir lanksčiai.

PCIe standartas: PCIe v3.1a, galima naudoti iki 2 PCIe linijų
Sąsaja: PCIe x16 lizdas
SATA standartas: SATA 6 Gb/s, SATA Revision 3.2
Jungtys: 5x M.2 Key B prievadai (per išplėtimo korteles)
Suderinami SSD tipai: M.2 B-Key ir B+M-Key (2230 / 2242 / 2260 / 2280)
Perdavimo sparta: iki 6 Gb/s vienam prievadui
Lustų rinkinys: JMB585
Prievadų dauginimas: Palaikomas (komandų ir FIS pagrindu)
AHCI režimas: Palaikomas (standartinis protokolas SATA SSD/HDD)
Native Command Queue (NCQ): Palaikoma
SATA energijos taupymo funkcijos: Palaikomos (partial / slumber)
Pakopinis paleidimas: Palaikomas
Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Maksimali drėgmė: 90%, nesikondensuojanti
Palaikomos operacinės sistemos: Windows 7 / 8 / 8.1 / 10 / 11, Linux

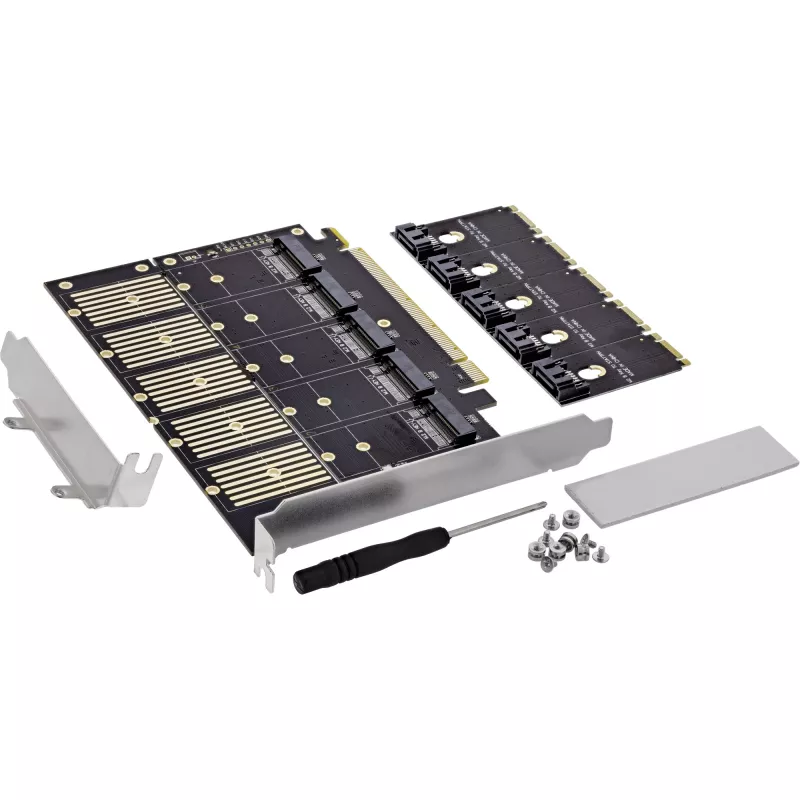

Pristatymo apimtis:

1x InLine PCIe x16 sąsajos kortelė, 5x M.2 Key B SATA
1x žemo profilio lizdo laikiklis
5x M.2 Key B į SATA išplėtimo kortelė
5x SATA kabeliai
5x aušintuvai
5x varžtai
1x atsuktuvas
1x naudotojo vadovas vokiečių/anglų kalbomis

InLine 76619G. Prieglobos sąsaja: PCIe, Išvesties sąsaja: M.2, SATA, Prieglobos sąsajos lytis: Vyriška. Lustų rinkinys: JMB585, Duomenų perdavimo sparta (maks.): 6 Gbit/s. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1. Plotis: 165 mm, Aukštis: 120 mm, Svoris: 2 kg. Komplekte yra kabeliai: SATA, Pakuotės svoris: 73 g, Pakuotės tūris: 700 cm³

Kaip naudoti

Išjunkite pagrindinę sistemą ir įdėkite kortelę į laisvą PCIe x16 lizdą. Pritvirtinkite pateiktas M.2 į SATA adapterių korteles prie M.2 SATA SSD (B-key arba B+M-key) atitinkamo formato, pritvirtinkite aušintuvus ir įtvirtinkite adapterius kortelėje. Prijunkite kiekvieną adapterį prie kortelės su pateiktais SATA kabeliais, jei reikia, pritvirtinkite žemo profilio laikiklį, tada įjunkite sistemą. Įdiekite reikiamas tvarkykles arba leiskite operacinei sistemai aptikti naujus AHCI suderinamus saugojimo įrenginius.

Rekomendacijos

Naudokite suderinamus M.2 SATA SSD (B-key arba B+M-key) palaikomų dydžių ir užtikrinkite tinkamą aušinimą, kai yra keli diskai. Sistemoms su daug aktyvių prievadų patikrinkite maitinimą ir oro srautą korpuse ir naudokite palaikomas operacines sistemas optimaliam stabilumui užtikrinti, kai naudojate prievadų dauginimą ar RAID konfigūracijas.
