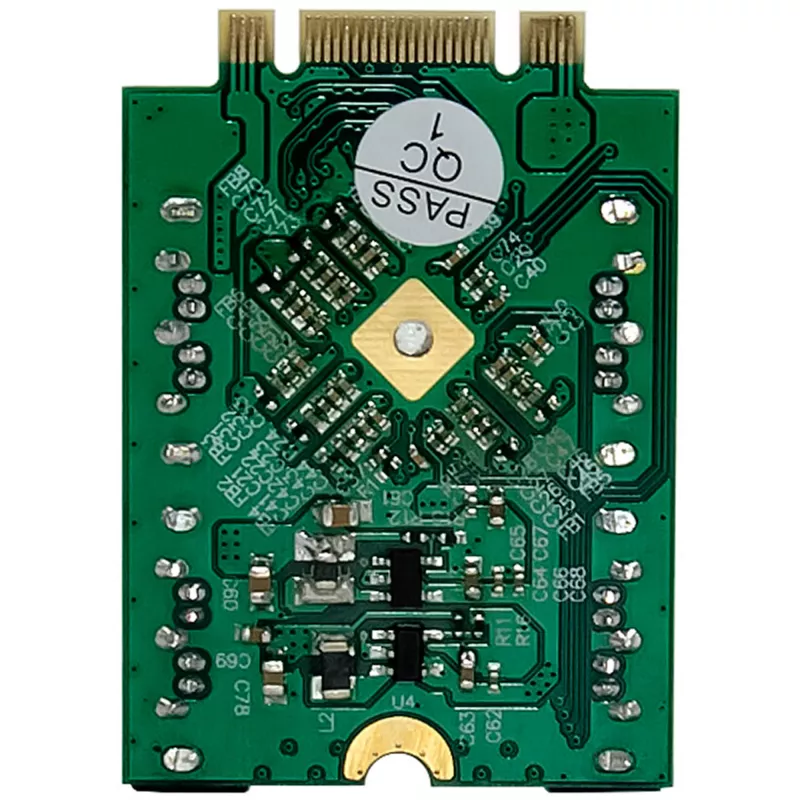

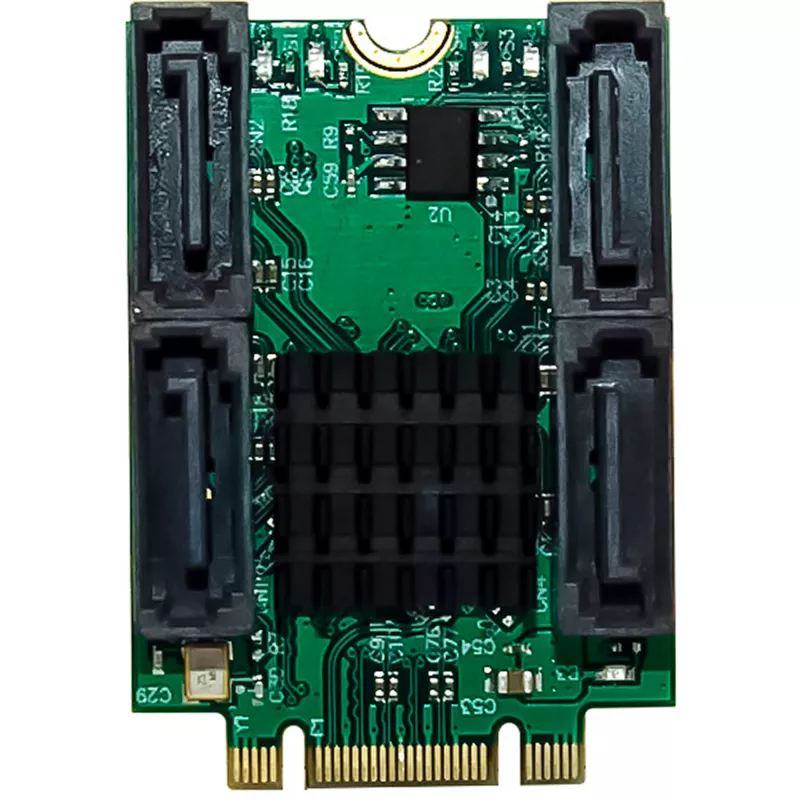

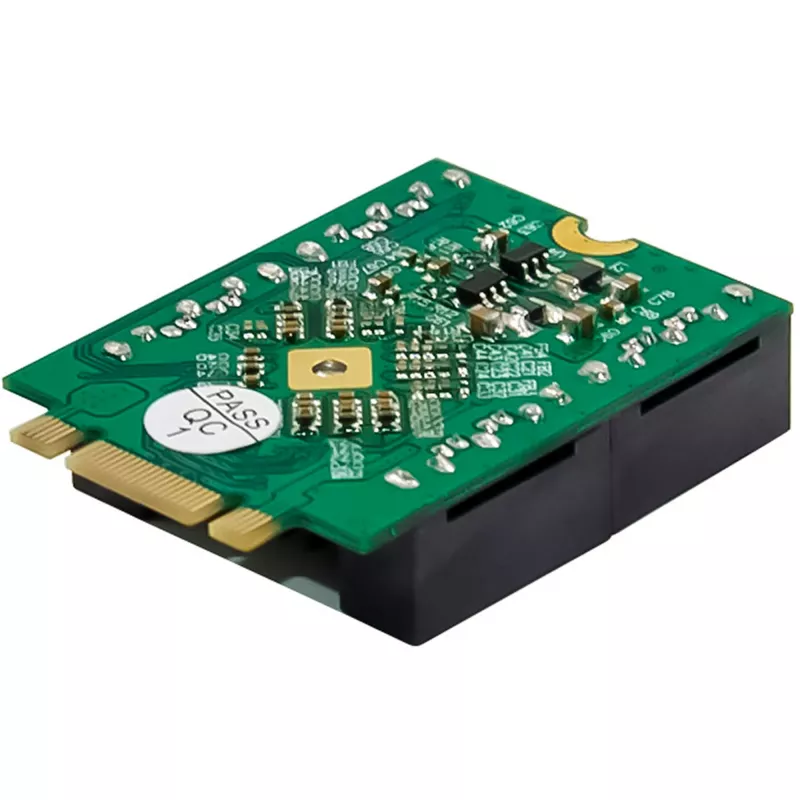

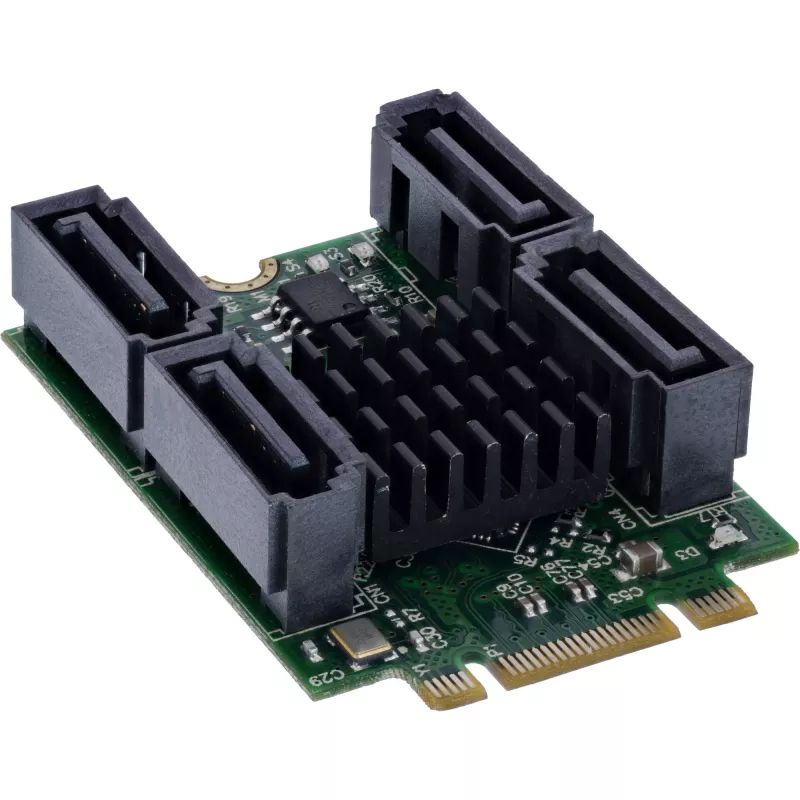

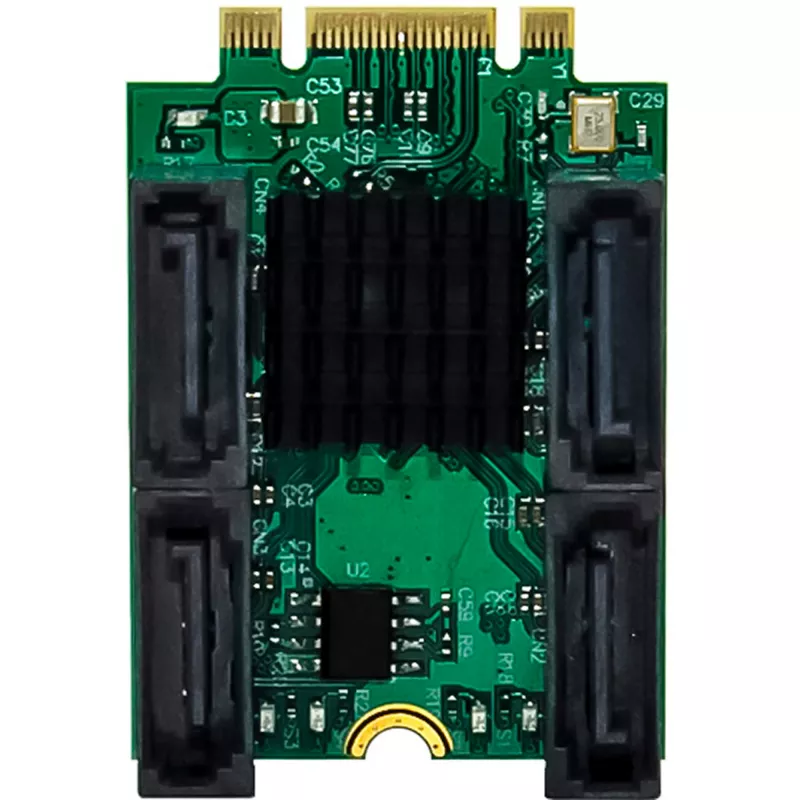

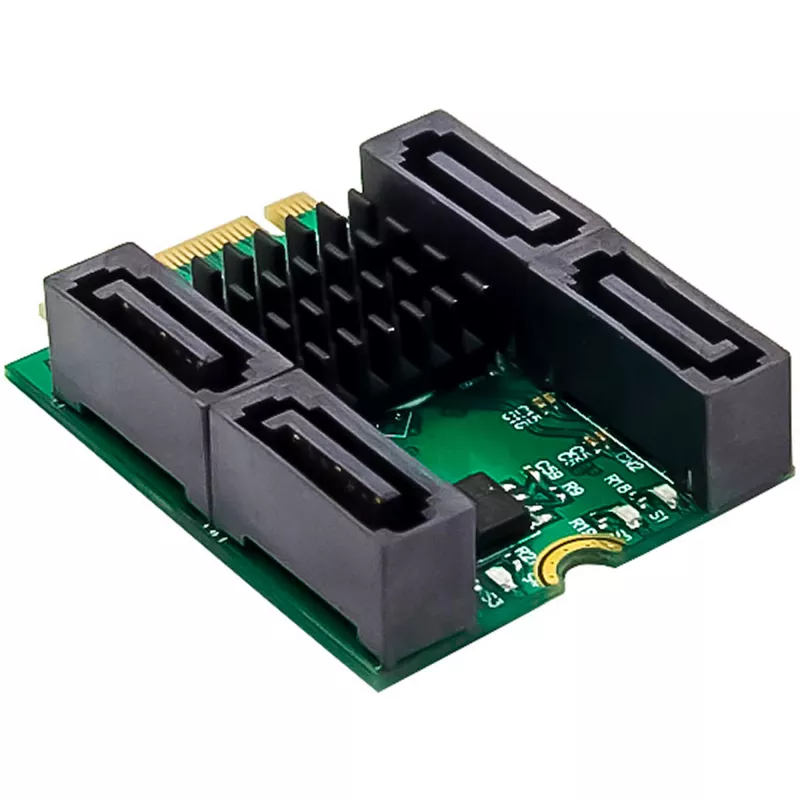

InLine 76660U vidinė SATA sąsajos kortelė M.2 į SATA 6 Gbit/s

Daugiafunkcė M.2 į SATA konverterio kortelė skirta prijungti iki keturių SATA diskų
M.2 Key B+M sąsaja, skirta M.2 SATA SSD naudojimui
RAID palaikymas (RAID 0, RAID 1, RAID 10, HyperDuo) užtikrina optimalią duomenų saugą ir našumą
Hot Plug ir Hot Swap funkcijos leidžia įdiegti ir išimti diskus veikimo metu
Port Multiplier palaikymas leidžia lygiagrečiai veikti keliems diskams viename SATA prievade
Nereikia papildomų tvarkyklių – visiškai palaiko operacinė sistema

InLine® sąsajos kortelė M.2 Key B+M į 4x SATA jungtis yra aukšto našumo saugojimo sprendimas, leidžiantis plėsti SATA saugojimo įrenginius. Ji leidžia naudoti M.2 SATA SSD (Key B+M) ir suteikia keturis SATA 6 Gb/s prievadus papildomiems saugojimo įrenginiams.
Dėl RAID palaikymo (RAID 0, RAID 1, RAID 10, HyperDuo) kortelė gali būti naudojama maksimaliam greičiui, patikimumui arba automatiniam SSD/HDD podėlio derinimui. Hot Plug ir Hot Swap funkcijos leidžia keisti diskus veikimo metu neišjungiant sistemos.
M.2 SSD maitinamas tiesiogiai per M.2 lizdą, o SATA prievadai jungiami išoriniais kabeliais. LED indikatoriai rodo prievadų veikimo būseną, o Port Multiplier technologijos palaikymas leidžia keliems diskams vienu metu veikti viename SATA prievade.
Techniniai duomenys:

Magistralės tipas ir sąsaja: M.2 PCIe x2 sąsaja (dviejų gijų, B, M ir B+M raktas)
Valdiklis / mikroschemų rinkinys: Marvell 88SE9230
Jungtys – sąsajos:
1 x M.2 lizdas (Key B+M) vienam M.2 SATA SSD
4 x SATA GEN III prievadai (6 Gb/s kiekvienam prievadui)
4 x 7 kontaktų SATA jungtys, skirtos M.2 SATA/mSATA SSD prijungti prie pagrindinės plokštės

Suderinami moduliai:
M.2 SSD (Key B, Key M arba Key B+M), dydžių 2230, 2242, 2260, 2280
mSATA SSD (pusės arba pilno dydžio)

Duomenų perdavimo sparta:
SATA prievadai: iki 6 Gb/s kanale
M.2 sąsaja: iki 10 Gb/s bendras pralaidumas (per 2x PCIe linijas)

Matmenys: 30 mm x 42 mm (M.2 plokštė)

Darbo sąlygos:

Darbo temperatūra: -40 °C iki +85 °C

Funkcijos:

Hot Plug ir Hot Swap diskų keitimui veikimo metu
Native Command Queue (NCQ) optimizuotam duomenų apdorojimui
Port Multiplier palaikymas keliems diskams viename SATA prievade
RAID režimai: RAID 0 (juostų), RAID 1 (veidrodinis), RAID 10 (veidrodžių juostos), HyperDuo (automatinis SSD/HDD podėlio derinimas)
Automatinis linijų konfigūracijos aptikimas paleidimo metu
Plokštėje įmontuoti LED indikatoriai prievadų veiklai rodyti
M.2 SSD maitinimas tiekiamas tiesiogiai per M.2 lizdą
SATA prievadai turi būti prijungti išoriniais kabeliais
Nereikia papildomų tvarkyklių

Sistemos reikalavimai:Aparatinė įranga:

Kompiuteris su bent vienu laisvu M.2 lizdu (B, M arba B+M, palaikančiu PCIe)
Pagrindinė plokštė su laisvais SATA prievadais duomenų perdavimui
Viena laisva PCIe jungtis adapteriui įdiegti

Operacinės sistemos palaikymas:

Windows: 11, 10, 8, 7, Vista, XP
Windows Server: 2003, 2008
Linux: nuo branduolio 2.6

Pristatymo apimtis:

1 x InLine® sąsajos kortelė M.2 Key B+M į 4x SATA jungtis, RAID, HyperDuo

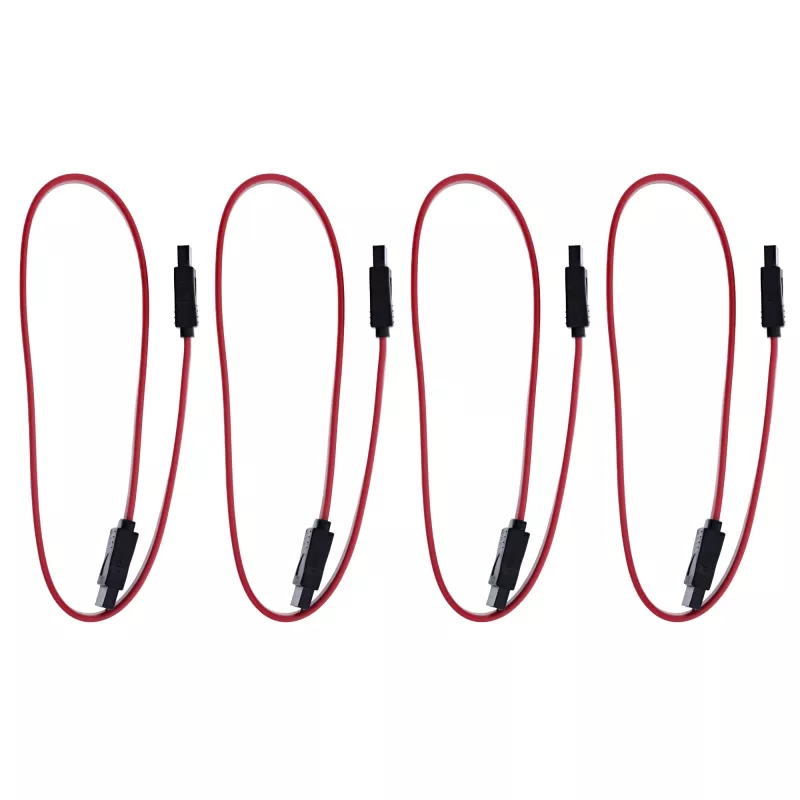

4 x SATA kabeliai
1 x instrukcijų vadovas (vokiečių / anglų k.)
Darbo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% nesikondensuojanti

InLine 76660U. Pagrindinio kompiuterio sąsaja: M.2, Išvesties sąsaja: SATA, Pagrindinio kompiuterio sąsajos lytis: Vyriška. Kilmės šalis: Taivanas. Mikroschemų rinkinys: Marvell 88SE9230, Duomenų perdavimo sparta (maks.): 6 Gbit/s, RAID lygiai: 0, 1, 10. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows Vista, Windows XP, Palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Palaikomos serverių operacinės sistemos: Windows Server 2003, Windows Server 2008. Plotis: 95 mm, Gylis: 52 mm, Svoris: 58 g

Kaip naudoti

Įdėkite sąsajos kortelę į suderinamą M.2 lizdą (Key B, M arba B+M, palaikantį PCIe) pagrindinėje plokštėje. Įstatykite vieną M.2 SATA SSD į kortelės M.2 lizdą ir prijunkite papildomus SATA diskus prie keturių 7 kontaktų SATA jungčių, naudodami pridėtus SATA kabelius. Prijunkite SATA kabelius prie laisvų SATA prievadų pagrindinėje plokštėje. Užtikrinkite, kad M.2 SSD gautų maitinimą iš M.2 lizdo, o SATA prievadai būtų prijungti išoriniais kabeliais. Pagal poreikius sukonfigūruokite RAID nustatymus sistemoje arba valdiklyje; palaikomoms Windows ir Linux versijoms papildomų tvarkyklių nereikia.

Rekomendacijos

Norint užtikrinti patikimą veikimą, naudokite pagrindinės plokštės M.2 lizdą, kuris palaiko PCIe linijas, ir pasirūpinkite laisvais SATA prievadais išoriniams prijungimams. Prieš kurdami matricas patikrinkite RAID konfigūraciją ir sukurkite atsargines svarbių duomenų kopijas. Naudokite suderinamus M.2 SATA SSD dydžius (2230–2280) arba mSATA modulius, kaip nurodyta, ir laikykitės darbo temperatūros diapazono.
