Sąsajos kortelė DeLOCK 89381 vidinė M.2 SATA

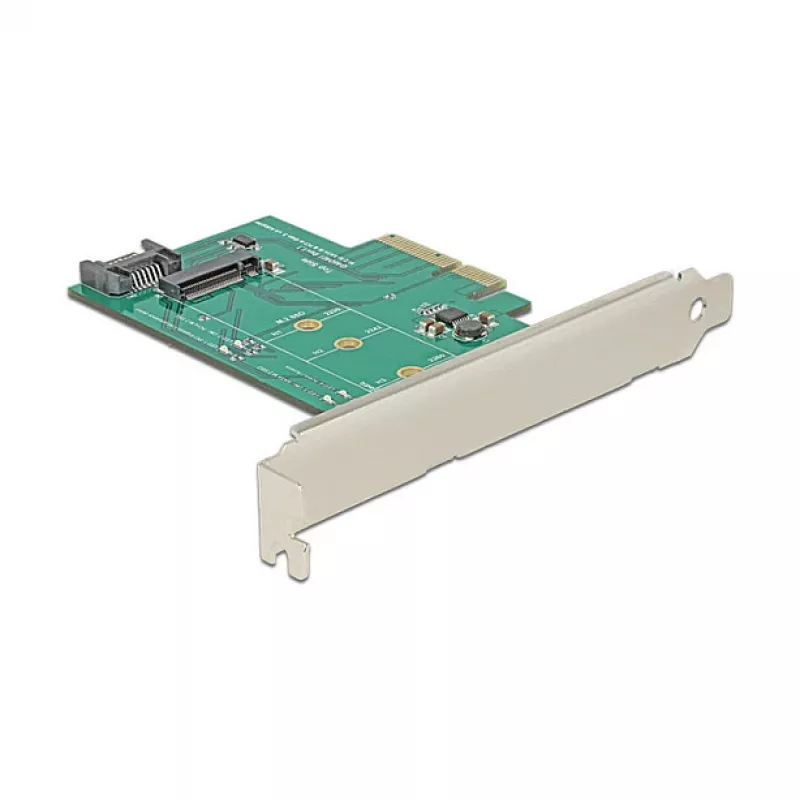

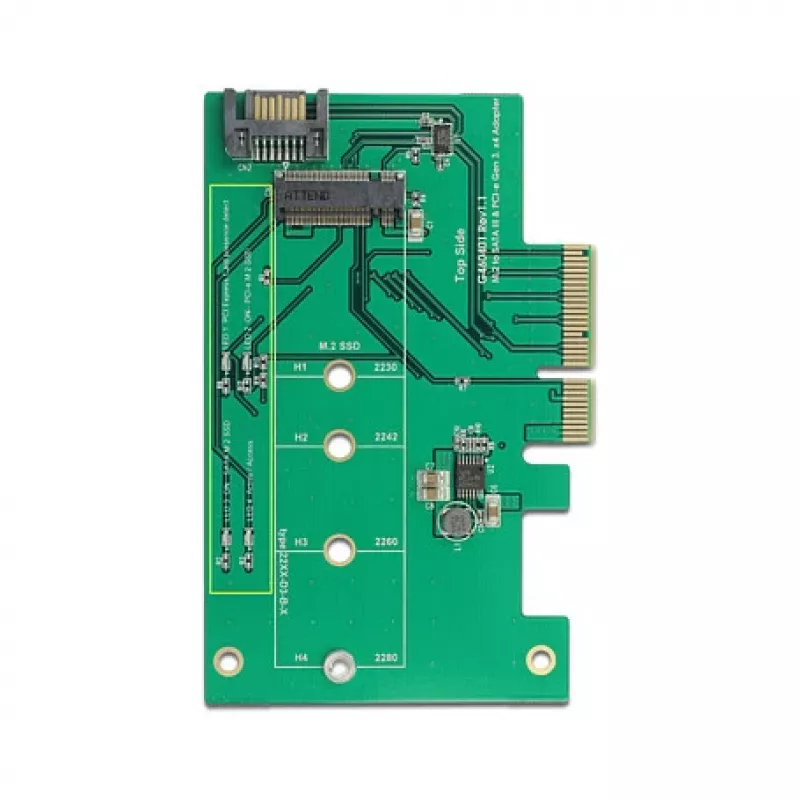

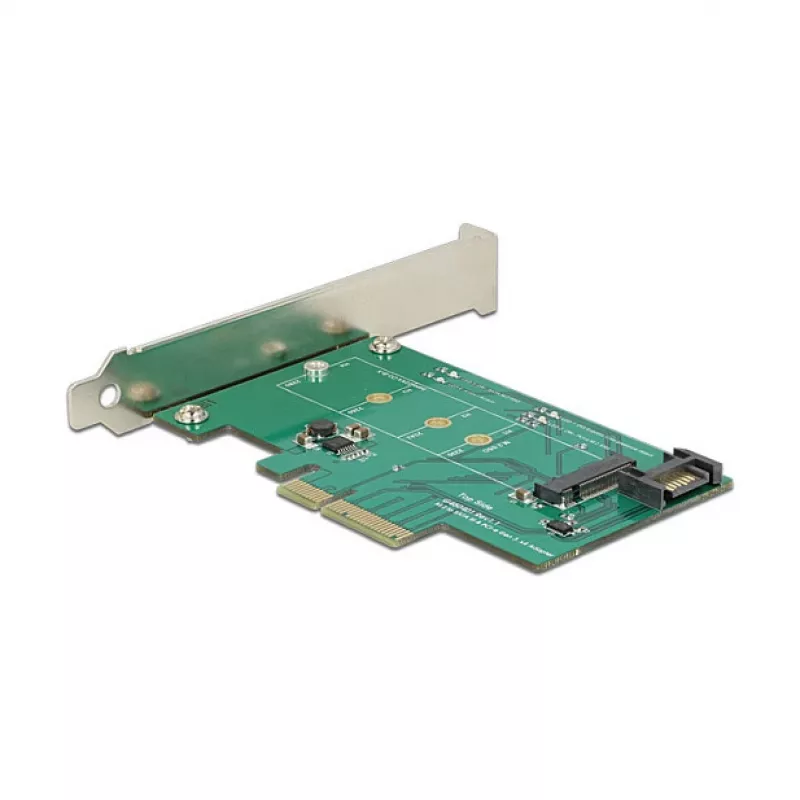

DeLOCK 89381 yra vidinė PCIe sąsajos kortelė, kuri prideda vieną M.2 lizdą prie stacionaraus kompiuterio. Ji palaiko M.2 SATA modulius, kurių dydžiai 2280, 2260, 2242 ir 2230, ir jungiama prie sistemos per PCI Express lizdą. M.2 moduliams, naudojantiems SATA protokolą, reikia prijungti SATA 7 kontaktų kabelį nuo kortelės prie pagrindinės plokštės.

Privalumai

Kortelė suteikia kompaktišką būdą pridėti vidinę M.2 SATA sąsają nekeičiant pagrindinės plokštės, palaiko įvairius M.2 modulių ilgius ir naudoja PCIe pagrindinio kompiuterio sąsają stabiliam ryšiui užtikrinti. Tai vidinis sprendimas, tinkamas sistemoms, kurioms reikia papildomos SATA pagrindu veikiančios M.2 atminties.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite kortelę į laisvą PCI Express lizdą pagrindinėje plokštėje. Pritvirtinkite palaikomo ilgio M.2 SATA modulį į M.2 lizdą ir užfiksuokite pagal modulio dydį. Jei įdiegtas M.2 modulis veikia per SATA protokolą, prijunkite SATA 7 kontaktų kabelį nuo kortelės SATA jungties prie pagrindinės plokštės SATA prievado. Įjunkite kompiuterį ir patikrinkite BIOS/OS, ar matomas naujas atminties įrenginys.

Rekomendacijos

Įsitikinkite, kad pagrindinės plokštės BIOS palaiko papildomus SATA įrenginius, ir prieš diegdami patikrinkite, ar yra laisvų PCIe lizdų. Jungdami SATA pagrindu veikiančius M.2 modulius, naudokite tinkamo ilgio ir kokybės SATA 7 kontaktų kabelį.
