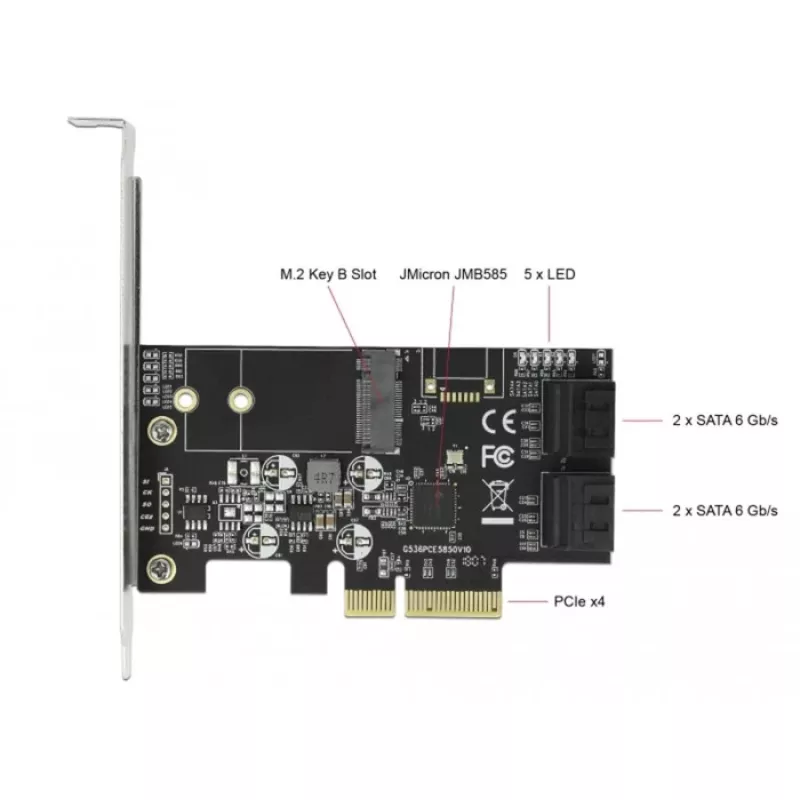

Sąsajos plokštė DeLOCK 90396 vidinė M.2 SATA

DeLOCK 90396 yra vidinė PCIe sąsajos plokštė, pridedanti keturis vidinius SATA prievadus ir vieną M.2 lizdą prie kompiuterio. Ji palaiko SATA ir M.2 SATA įrenginius ir užtikrina iki 6 Gbit/s perdavimo spartą. Plokštė tiekiama su SATA kabeliu, jos dizainas – juodos, žalios ir pilkos spalvų, tinkantis montuoti staliniuose kompiuteriuose.

Privalumai

Ši plokštė suteikia keturis papildomus vidinius SATA prievadus ir vieną M.2 2242/2230 lizdą, leidžiančius vienu metu prijungti SATA SSD diskus, kietuosius diskus, optinius įrenginius ir M.2 SATA modulį. Ji jungiama per PCIe, kad būtų galima tiesiogiai integruoti į sistemą, ir palaiko iki 6 Gbit/s duomenų perdavimo spartą. Komplekte yra SATA kabelis, skirtas skubiai pajungti.

Tinka

• Vidinės atminties išplėtimui staliniuose kompiuteriuose
• SATA SSD ar HDD pridėjimui prie sistemų su ribotais prievadais
• M.2 SATA modulio (2242 arba 2230) įdiegimui
• Vidinių optinių įrenginių ar kitų SATA įrenginių prijungimui

Pagrindinės specifikacijos

• Pagrindinio kompiuterio sąsaja: PCIe
• Išvesties sąsaja: 4× vidinis SATA, 1× M.2 (2242/2230, SATA)
• Maksimali duomenų perdavimo sparta: 6 Gbit/s
• Vidinis: Taip
• Pridedami priedai: SATA kabelis
• Gaminio spalvos: Juoda, Žalia, Pilka

Kaip naudoti

Išjunkite kompiuterį ir atjunkite jį nuo maitinimo tinklo. Įkiškite plokštę į laisvą PCIe lizdą pagrindinėje plokštėje ir pritvirtinkite prie korpuso. Prijunkite vidinius SATA įrenginius prie plokštės SATA prievadų, naudodami pateiktą SATA kabelį ar papildomus kabelius pagal poreikį. Įdėkite M.2 SATA modulį (2242 arba 2230 formato) į M.2 lizdą ir pritvirtinkite pagal pagrindinės plokštės ar plokštės varžto vietą. Vėl prijunkite maitinimą ir paleiskite sistemą; operacinė sistema turėtų aptikti prijungtus SATA ir M.2 įrenginius.

Rekomendacijos

Prieš montuodami patikrinkite M.2 modulio suderinamumą (SATA pagrindu, 2242 arba 2230) ir įsitikinkite, kad pasirinktas PCIe lizdas bei sistemos korpusas suteikia pakankamai vietos ir maitinimo pridėtiems diskams. Naudokite tinkamus varžtus ir kabelius, dirbdami su vidiniais komponentais laikykitės apsaugos nuo statinės iškrovos priemonių.
