Sąsajos plokštė DeLOCK 89568 vidinė M.2

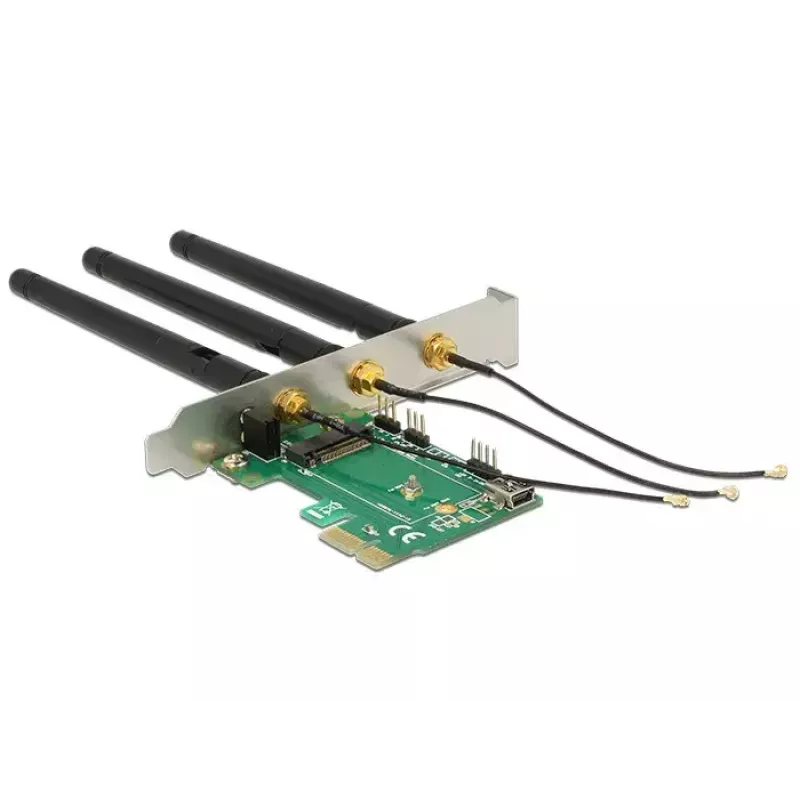

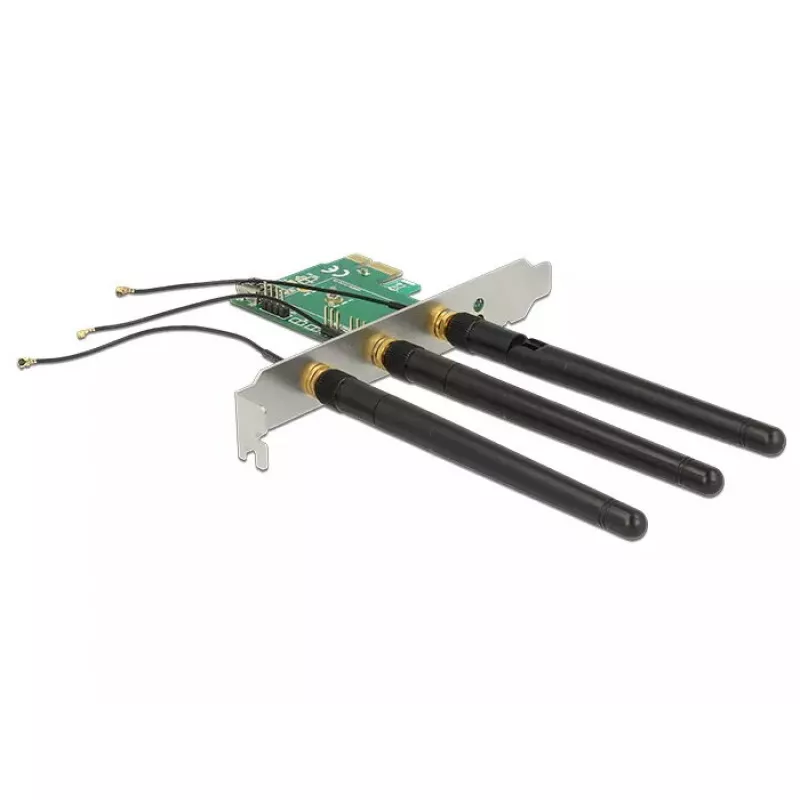

„DeLOCK 89568“ yra vidinė PCI Express sąsajos plokštė, suteikianti vieną M.2 Key A lizdą, skirtą M.2 belaidžiams moduliams įdiegti. Ji priima modulius su USB ir PCIe signalų tipais ir palaiko tokias modulių funkcijas kaip WLAN, „Bluetooth“, GNSS, 3G, HSPA ir NFC. Plokštėje yra vidinis USB kabelis, skirtas USB tipo moduliams prijungti prie pagrindinės sistemos, o antenų jungtis ir kabelius galima pakeisti, kad jie atitiktų įdiegto modulio RF jungtis.

Privalumai

Ši sąsajos plokštė išplečia stacionarųjį kompiuterį vienu M.2 Key A lizdu per PCI-E, leidžiančiu lengvai integruoti belaidžius modulius su USB arba PCIe signalais. Ji palaiko dvigubos funkcijos modulius (pavyzdžiui, WLAN + „Bluetooth“) ir turi vidinius USB laidus, kad USB pagrindu veikiantys moduliai būtų atpažinti pagrindinės sistemos. Keičiamos antenų jungtys ir kabeliai užtikrina suderinamumą su moduliais, naudojančiais skirtingas RF jungtis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

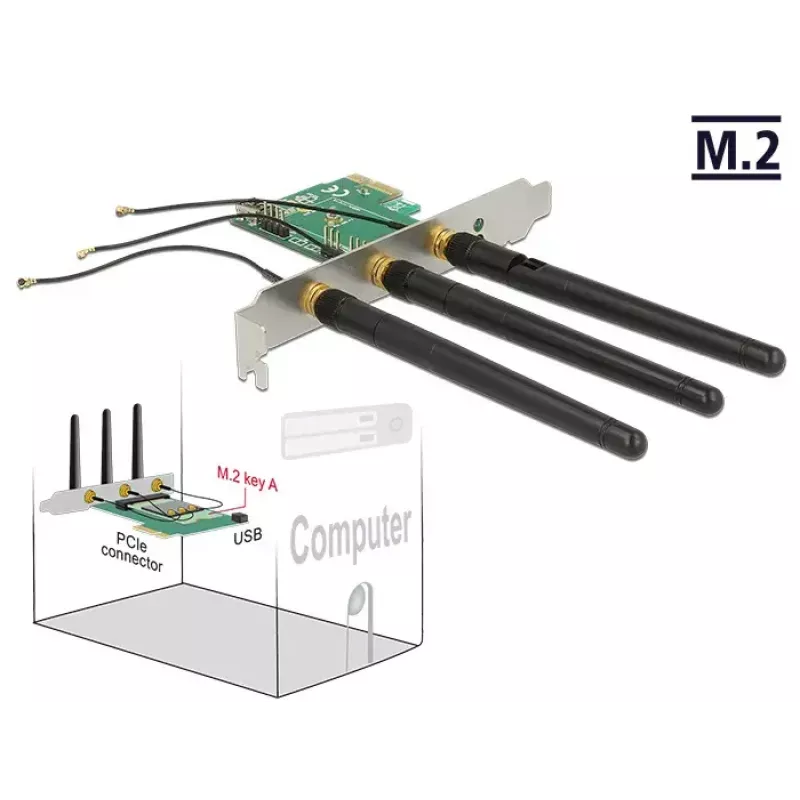

Įdiekite plokštę į laisvą pagrindinės plokštės PCI Express lizdą. Įkiškite suderinamą M.2 Key A arba Key E modulį į plokštės lizdą ir pritvirtinkite pagal modulio tvirtinimo padėtį. Prijunkite pridėtą vidinį USB kabelį nuo plokštės prie vidinės USB jungties pagrindinėje plokštėje, kai naudojate USB modulius. Prijunkite antenų kabelius ir išorines antenas pagal poreikį, pakeisdami jungtis, jei modulis naudoja kitokį RF jungties standartą. Po įdiegimo įdiekite reikiamas tvarkykles pasirinktam moduliui, kad operacinė sistema atpažintų naują įrenginį.

Rekomendacijos

Naudokite tik suderinamus M.2 Key A arba Key E modulius su tinkamu signalo tipu (USB arba PCIe). Įsitikinkite, kad vidinis USB kabelis prijungtas USB moduliams, ir prieš prijungdami antenų kabelius patikrinkite antenos jungties tipą. Įdiegdami plokštę laikykitės ESD apsaugos ir išjungimo procedūrų.
