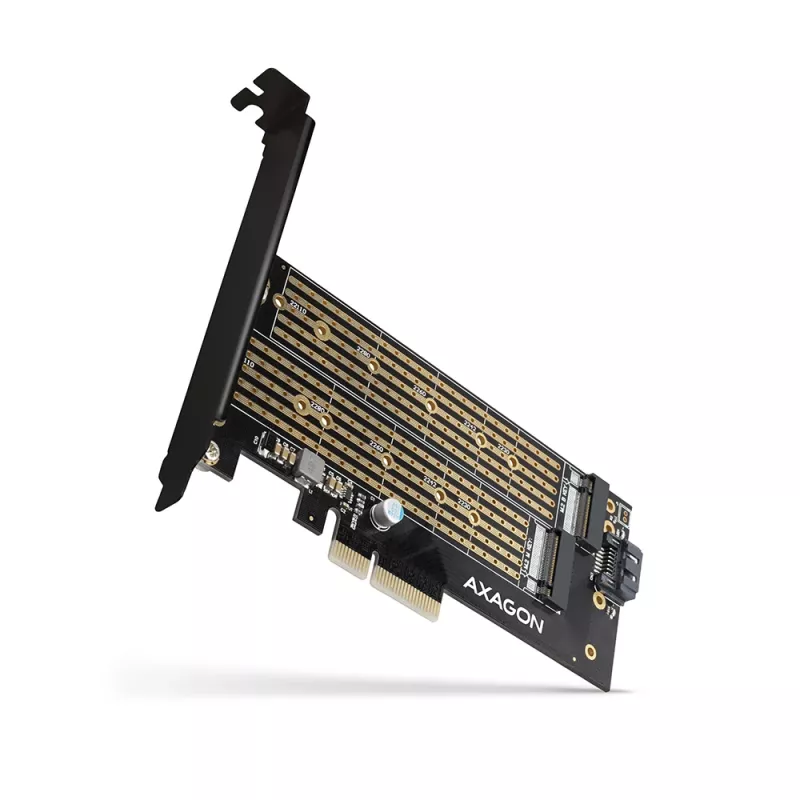

Axagon PCEM2-D PCIe x4 - M.2 NVMe M-rakto + SATA B-rakto lizdo adapteris su SP ir LP

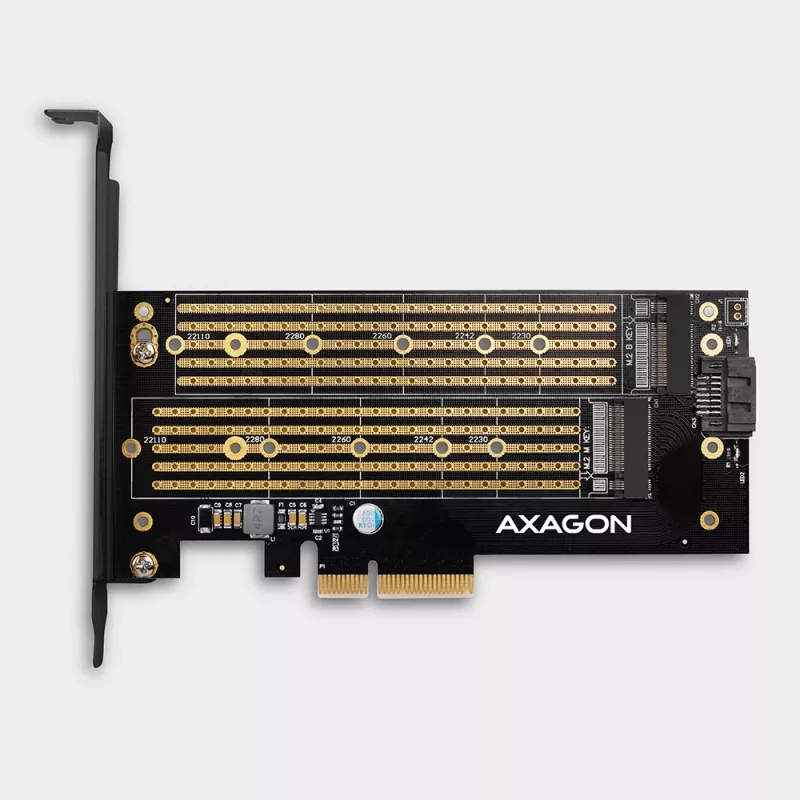

Vidinis AXAGON PCEM2-D adapteris leidžia prie stalinio kompiuterio prijungti net du M.2 SSD. Tai idealus pasirinkimas atnaujinant stalinį kompiuterį, neturintį M.2 lizdo.

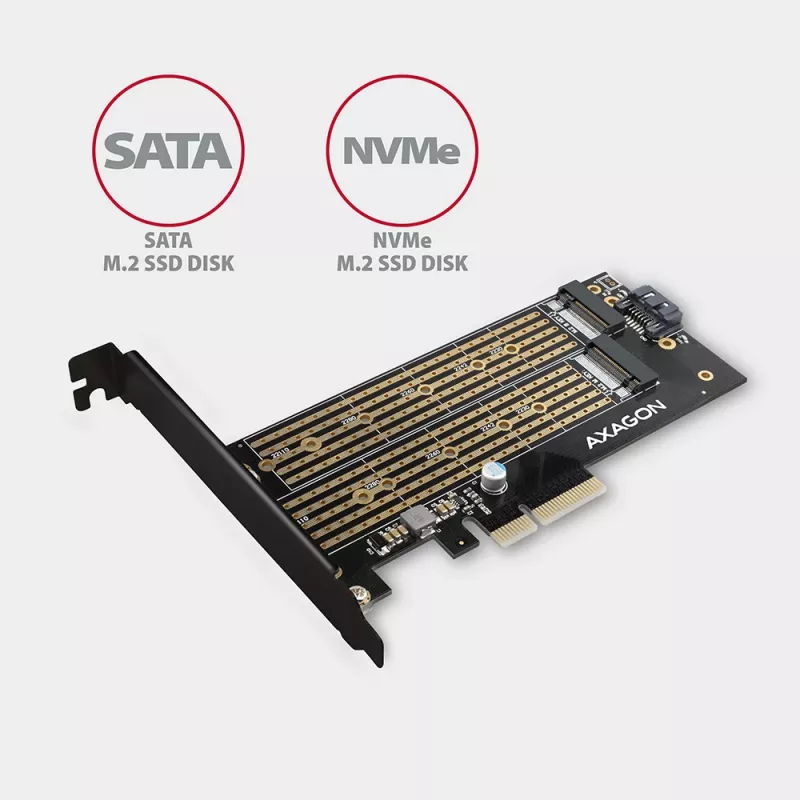

Adapteris palaiko tiek vienpusių, tiek dvipusių SATA ir NVMe (PCI-Express) M.2 SSD naudojimą. Adapteris neriboja SSD talpos, o bet kokios M.2 kortelės, kurių ilgis iki 110 mm, gali būti naudojamos. Abiejų diskų veikimas vienu metu yra įprastas.

Dėka PCI-Express 3.0 4-jų juostų sąsajos, suderinamos su x4, x8 ir x16 lizdais, galima pasiekti iki 8 GBps greitį. Palyginti su standartiniais SATA SSD, NVMe SSD bitų sparta yra daug kartų didesnė.

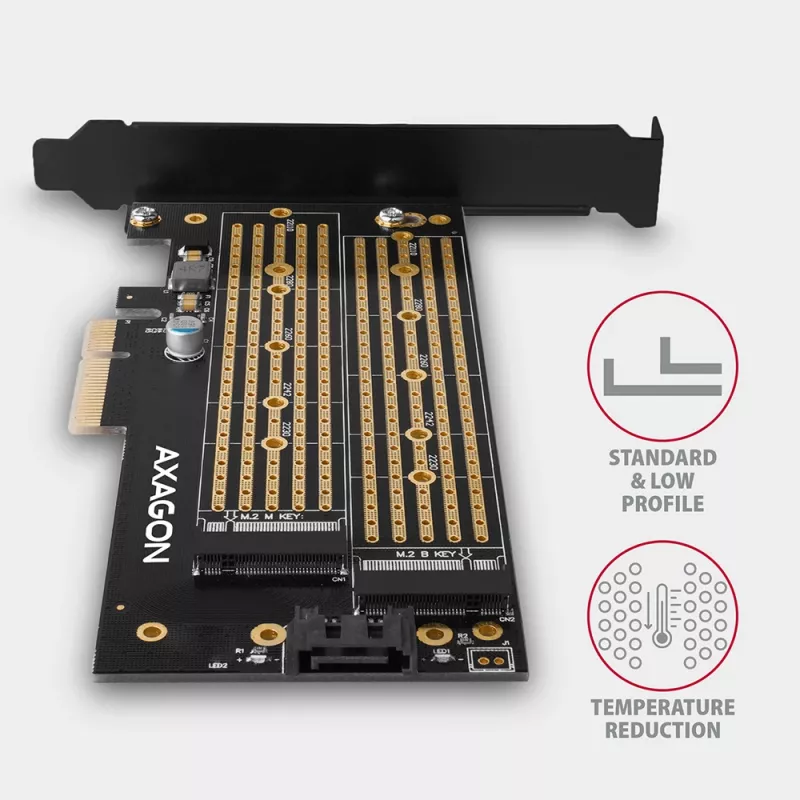

Aukštos kokybės kortelės konstrukcija, įskaitant variu dengtas ventiliacijos angas, padeda geriau išsklaidyti šilumą, susidarančią M.2 SSD veikimo metu.

Dvigubi mėlyni šviesos diodai rodo maitinimo įjungimą arba duomenų perdavimą M.2 lizde. Pakuotėje taip pat yra žemo profilio tuščias kištukas adapteriui montuoti į žemo profilio korpusus.

Įvestis:
• PCI-Express 3.0 sąsaja, suderinama su PCI-Express 1.0a / 1.1 / 2.0 / 2.1.
• 4-jų juostų linijų skaičius, suderinamas su x4 / x8 / x16 PCIe lizdais.
• 4-jų juostų PCI-Express 3.0 magistralės pralaidumas iki 8 GB/s (dvikryptis).
• SATA jungtis, skirta prijungti pagrindinę plokštę, kai naudojamas SATA M.2 SSD. Norint pasiekti geriausią įmanomą bitų spartą, rekomenduojama naudoti SATA 6G valdiklį.

Išvestis:
• NGFF 75 kontaktų M-rakto lizdas, skirtas NVMe (PCI-Express) M.2 SSD montuoti.
• NGFF 75 kontaktų B-rakto lizdas, skirtas SATA (AHCI) M.2 SSD montuoti.

Kitos savybės:
• Visiškas „Plug and Play“ palaikymas.
• Bet kokio dydžio M.2 diskų palaikymas - 2230, 2242, 2260, 2280, 22110 mm.
• Bet kokios talpos M.2 diskų palaikymas.

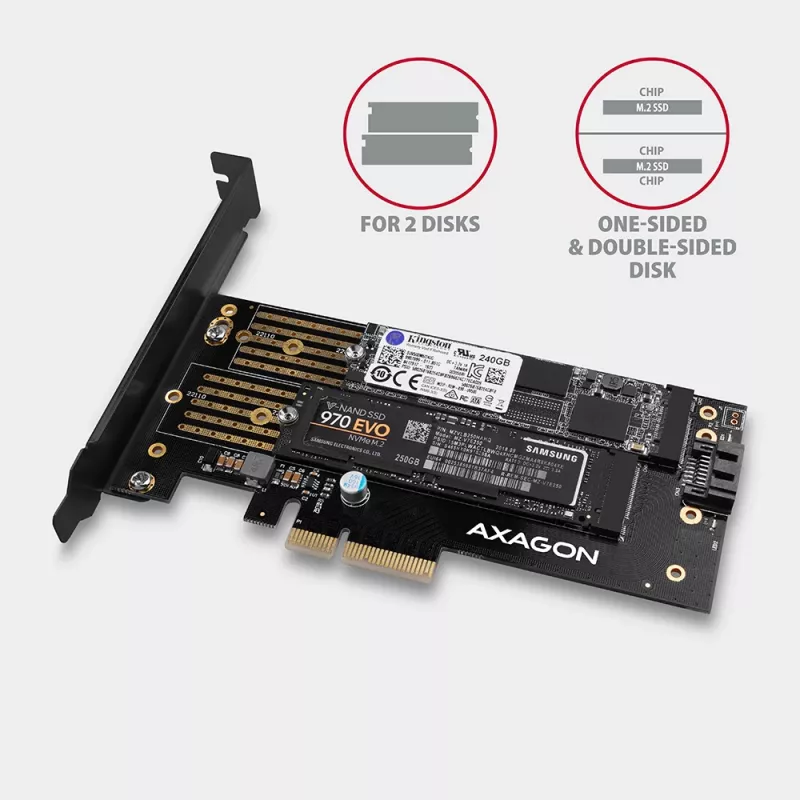

• Abiejų diskų veikimas vienu metu.
• Tiek vienpusių, tiek dvipusių M.2 diskų palaikymas.
• Geresnis šilumos išsklaidymas iš M.2 SSD dėka variu dengtų ventiliacijos angų.
• Paleidimo iš SSD kortelių palaikymas.
• Nereikia diegti tvarkyklių.

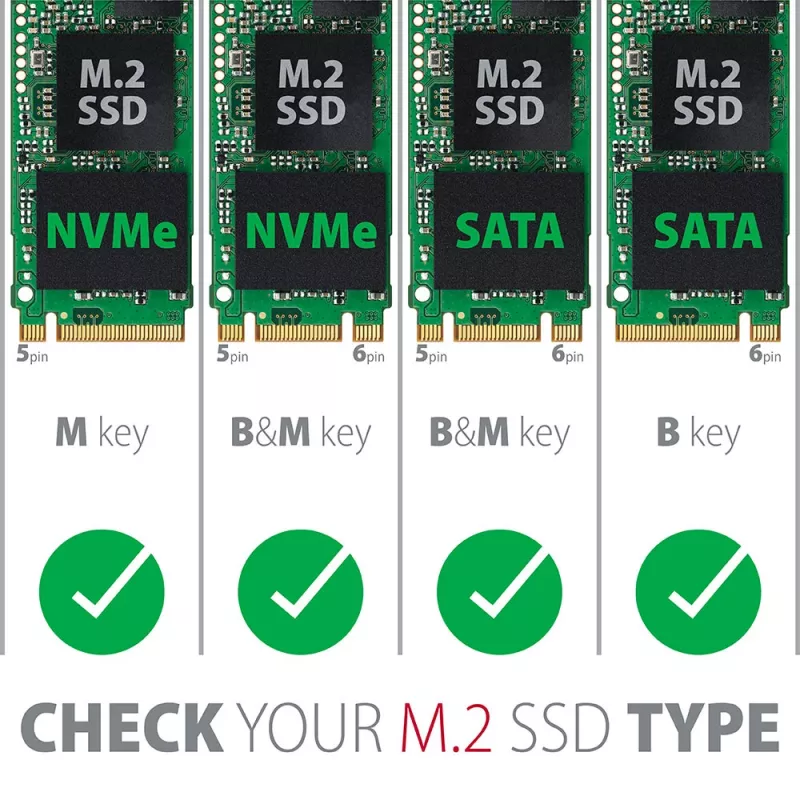

• Pastaba: DĖMESIO! Adapteris leidžia į abu M.2 lizdus įdėti B+M-rakto diskus. Svarbu patikrinti disko parametrus, t. y. įsitikinti, ar diskas skirtas SATA ar NVMe (PCI Express) sąsajai, ir prijungti jį prie tinkamo lizdo. SATA diskai jungiami į B-rakto lizdą, NVMe diskai jungiami į M-rakto lizdą.

Maitinimo šaltinis:
• Adapteris maitinamas tiesiogiai iš PCI-Express magistralės; išorinio maitinimo šaltinio nereikia.
• Dvigubo maitinimo sistema užtikrina pakankamą maitinimą prijungtiems M.2 SSD.
• Be to, perteklinė maitinimo sistema sumažina adapterio šiluminę apkrovą.

Palaikomos operacinės sistemos:
• MS Windows 7 / 8 / 8.1 / 10, Windows Server 2008 R2 / 2012 / 2016 (palaikomos visos 32 bitų ir 64 bitų OS Windows versijos), Linux su branduoliu 2.6.31 ir naujesniu.
• Pastaba: Kai veikia Windows 7, susisiekite su M.2 SSD gamintoju, kad sužinotumėte, ar ši OS palaikoma, ypač kai naudojami NVMe diskai.

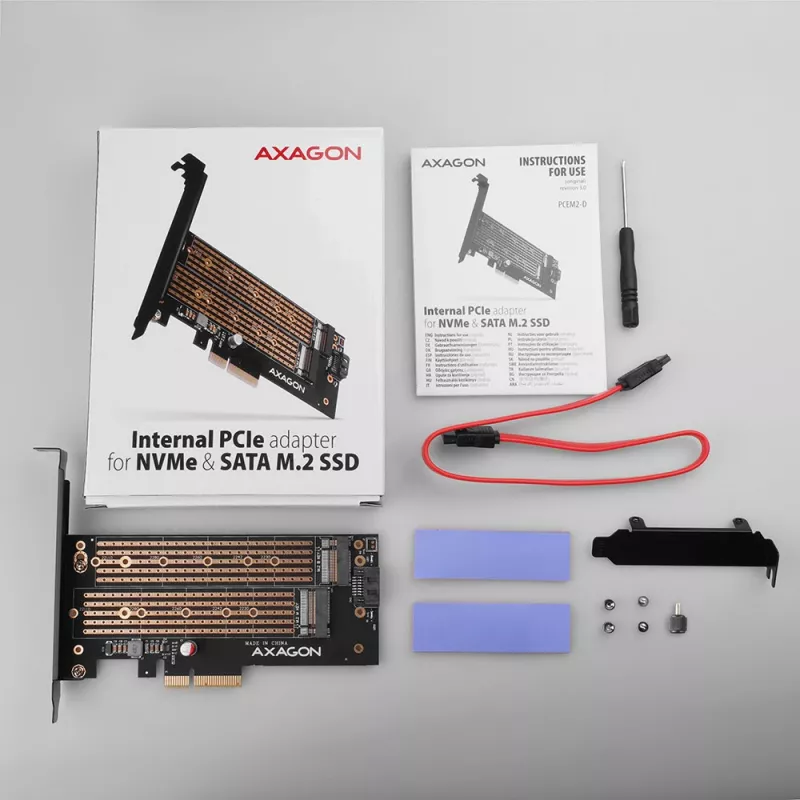

Pakuotės turinys:
• PCI-Express adapteris su standartiniu tuščiu kištuku,
• žemo profilio tuščias kištukas,
• tvirtinimo medžiaga ir atsuktuvas,
• spausdintas montavimo vadovas EN/CZ/DE/ESP/FR/HU/IT/PL/RO/RU/SK/BG,
• supakuota kartoninėje dėžutėje su aiškiai nurodytais parametrais.

Kaip naudoti

Įdėkite Axagon PCEM2-D į laisvą PCIe x4/x8/x16 lizdą pagrindinėje plokštėje. Įdiekite M.2 SSD į atitinkamus lizdus: SATA (AHCI) M.2 diskus junkite į B-rakto lizdą, o NVMe (PCI‑Express) diskus – į M-rakto lizdą. Pritvirtinkite diskus ir pasirinkite tinkamą tvirtinimo kronšteiną (standartinį arba žemo profilio) pagal savo kompiuterio korpusą. Palaikomose operacinėse sistemose adapteris veikia „plug-and-play“ principu; norint geriausios SATA spartos, jei įmanoma, prijunkite SATA 6G valdiklį. Prieš įjungdami patikrinkite disko tipą ir lizdą, kad išvengtumėte neteisingų jungčių.

Rekomendacijos

Patikrinkite, ar kiekvienas M.2 modulis yra SATA
