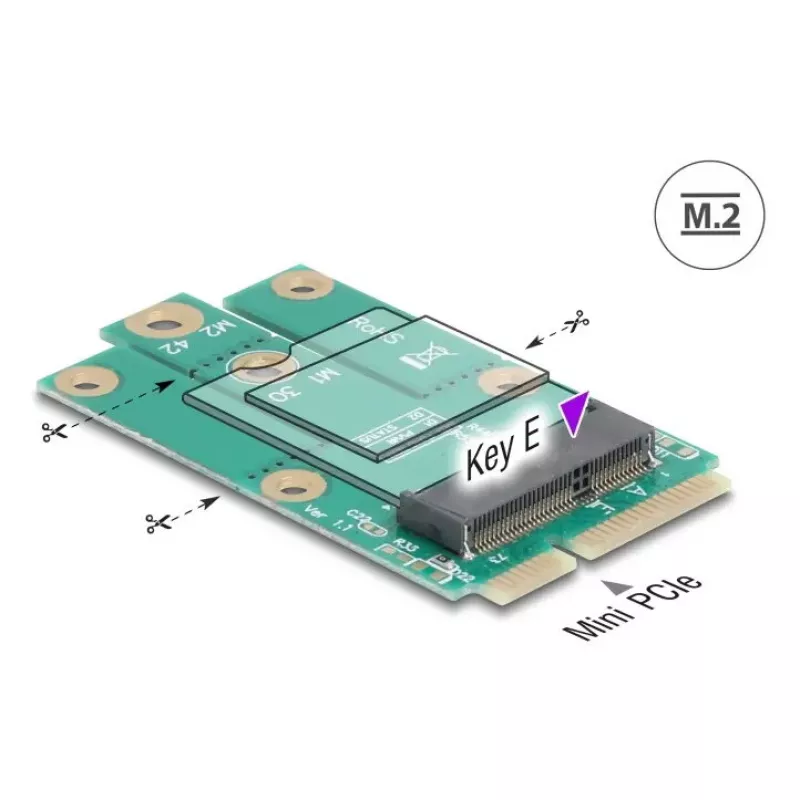

DeLOCK 64338 vidinis M.2 adapteris Mini PCI Express kištukas

Šis Delock adapteris leidžia įdiegti M.2 modulį 2242, 2230, 3042 arba 3030 formos faktorių į sistemą per Mini PCIe sąsają. DeLOCK 64338 yra vidinis M.2 adapteris su Mini PCI Express kištukine jungtimi ir kompaktiškais matmenimis (30 mm plotis, 54 mm gylis, 4 mm aukštis), skirtas montuoti ribotoje erdvėje.

Privalumai

Adapteris palaiko kelis M.2 modulių ilgius dėl iš anksto numatytos lūžio linijos, leidžiančios sutrumpinti plokštę nuo pilno dydžio iki pusinio. Jo Mini PCIe kištukinė sąsaja leidžia tiesiogiai įdiegti į suderinamus Mini PCIe lizdus, o kompaktiškas dydis tinka mažiems korpusams ir įterptinėms sistemoms.

Tinka

• M.2 SSD ar modulių prijungimui prie sistemų su Mini PCIe lizdu
• Kompaktiškiems kompiuteriams, įterptinėms sistemoms ir pramoninėms pagrindinėms plokštėms
• M.2 modulių prototipų kūrimui ir testavimui ribotos erdvės aplinkoje

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis: 64338
• Sąsaja: Mini PCI Express (kištukas)
• Palaikomi M.2 formatai: 2242, 2230, 3042, 3030
• Matmenys: 30 mm (P) × 54 mm (G) × 4 mm (A)
• MPN: 64338
• EAN: 4043619643387

Kaip naudoti

Įkiškite adapterį į laisvą Mini PCIe lizdą priimančiojoje pagrindinėje ar sisteminėje plokštėje naudodami kištukinę jungtį. Įtvirtinkite M.2 modulį tinkamoje padėtyje pagal jo ilgį ir pritvirtinkite pagal priimančiosios sistemos tvirtinimo būdą. Jei reikia trumpesnio adapterio, prieš montuodami sutrumpinkite plokštę ties iš anksto numatyta lūžio linija, kad gautumėte pusinio dydžio formos faktorių.

Rekomendacijos

Prieš montuodami įsitikinkite, kad priimančioji sistema palaiko konkretų M.2 modulio tipą ir raktavimą. Išjunkite sistemą ir imkitės antistatinių atsargumo priemonių dirbdami su adapteriu ir M.2 moduliais. Patikrinkite mechaninį tarpą korpuse po bet kokio plokštės sutrumpinimo.
