Vidinis M.2 adapteris DeLOCK 62654

Vidinis DeLOCK 62654 M.2 adapteris leidžia į sistemą per Mini PCIe lizdą įdiegti 2242, 2230, 3042 arba 3030 formos faktoriaus M.2 NGFF modulius. 30 mm pločio ir 54 mm gylio adapteris integruoja standartinius M.2 modulius į įrenginius, turinčius Mini PCI Express sąsają.

Privalumai

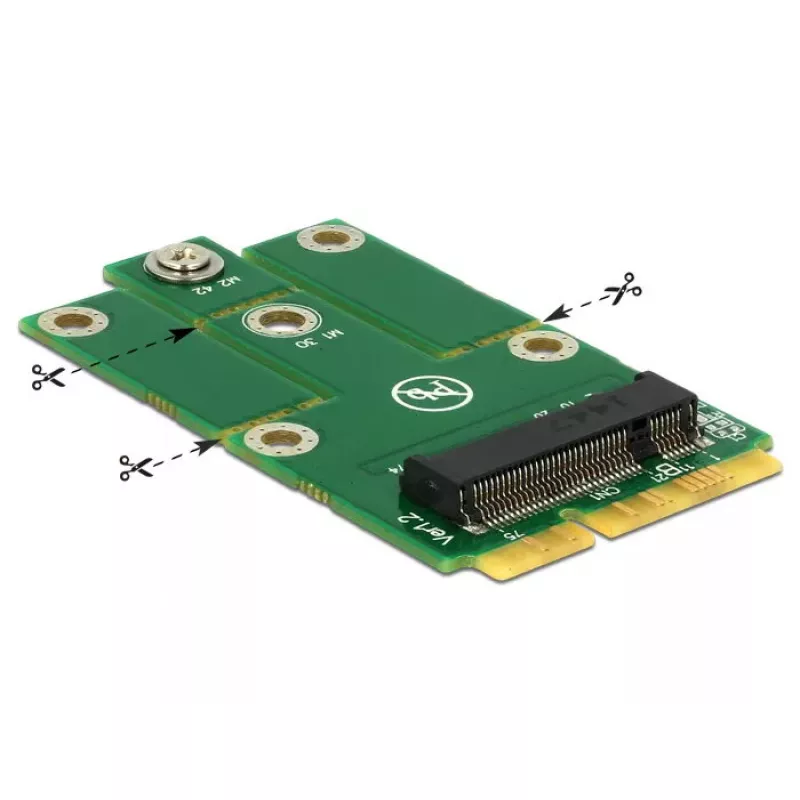

Adapteris palaiko kelis M.2 modulių ilgius (2242, 2230, 3042, 3030) ir montuojamas per Mini PCIe pagrindinio kompiuterio sąsają, todėl M.2 įrenginius galima naudoti sistemose su Mini PCI Express lizdais. Numatyta lūžio linija leidžia sutrumpinti adapterį nuo pilno dydžio iki pusės, kad tiktų skirtingoms montavimo vietoms. Kompaktiški matmenys (30 mm x 54 mm) tinka ribotos erdvės įrengimams.

Tinka

• M.2 NGFF SSD ar modulių integravimui į sistemas su Mini PCI Express lizdu
• Įterptinių sistemų ar pramoninių plokščių, neturinčių įmontuotų M.2 lizdų, atnaujinimui
• M.2 modulių prototipų kūrimui ar testavimui Mini PCIe pagrindinio kompiuterio platformose

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 62654
• EAN: 4043619626540
• Pagrindinio kompiuterio sąsaja: Mini PCI Express
• Išvesties sąsaja: M.2 (NGFF)
• Palaikomi M.2 modulių dydžiai: 2242, 2230, 3042, 3030
• Vidinis: Taip
• Matmenys: 30 mm (P) x 54 mm (G)

Kaip naudoti

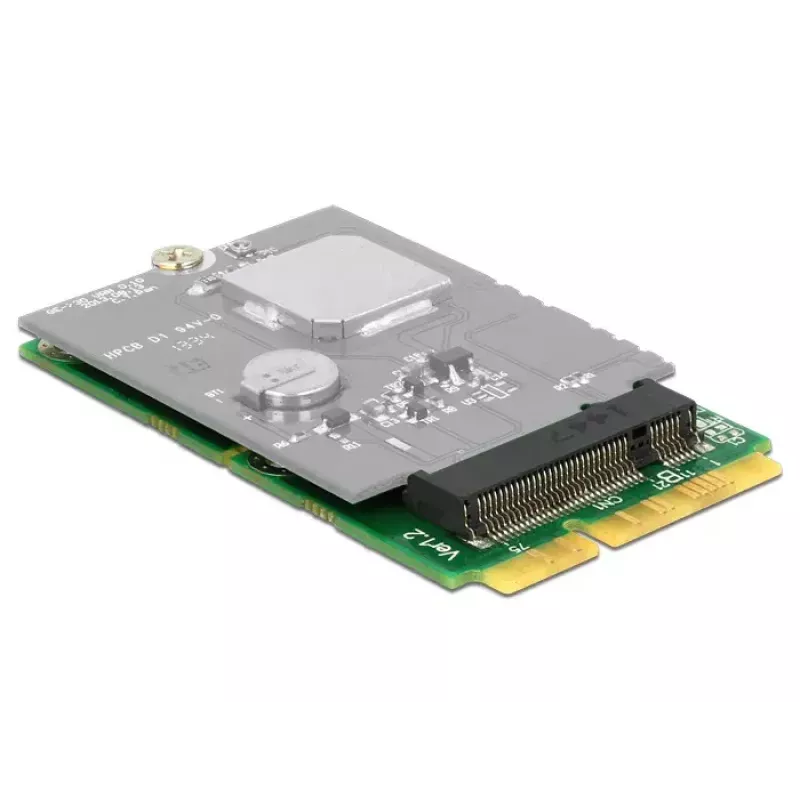

Įdėkite M.2 modulį į adapterio M.2 lizdą ir pritvirtinkite jį prie tinkamo stovo pasirinktam modulio ilgiui. Įdiekite adapterį į laisvą Mini PCIe lizdą pagrindinėje plokštėje ir pritvirtinkite pagal platformos montavimo būdą. Jei reikia trumpesnio adapterio ilgio, prieš montuodami atsargiai sulaužykite ties numatyta lūžio linija. Įsitikinkite, kad sistema yra išjungta montavimo metu ir kad modulis suderinamas su pagrindinio kompiuterio sąsaja.

Rekomendacijos

Su M.2 moduliu ir adapteriu dirbkite ant ESD saugaus paviršiaus, prieš montuodami išjunkite pagrindinę sistemą ir patikrinkite mechaninį tarpą pasirinktam adapterio ilgiui. Patvirtinkite M.2 modulio tipo suderinamumą su pagrindine sistema, kad išvengtumėte veikimo problemų.
