PCI Express x4 plokštė DeLOCK 89630, 1 x vidinis M.2 Key B + 1 x vidinis NVMe M.2 Key M, SATA 6 Gb/s, žemo profilio

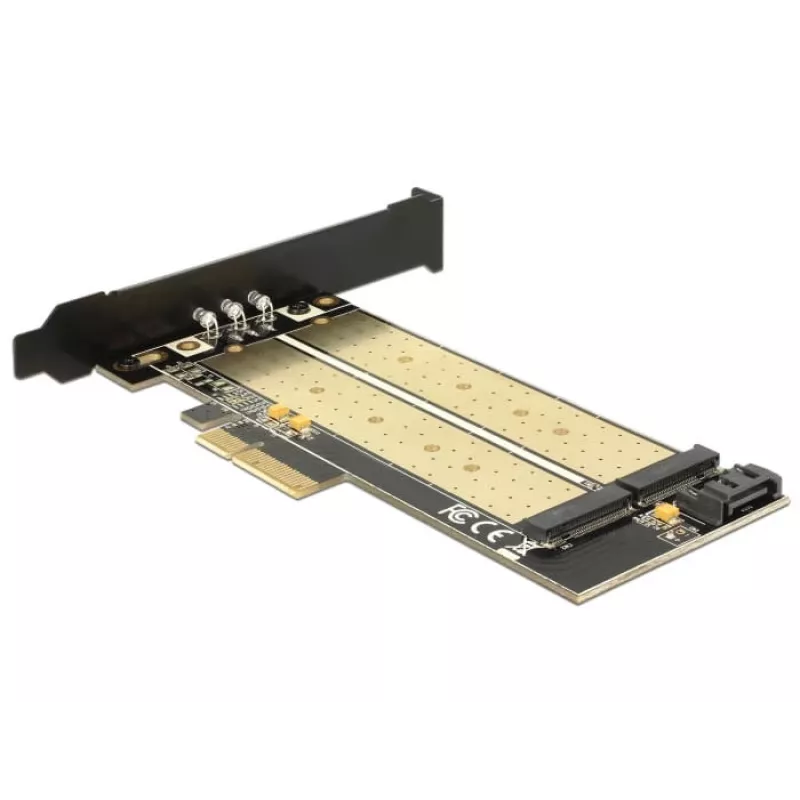

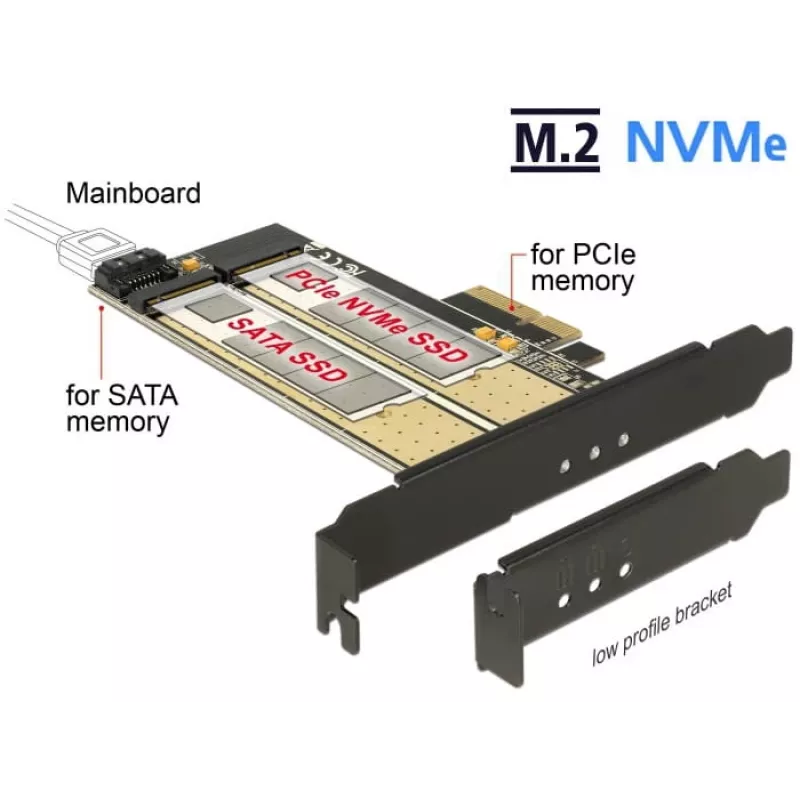

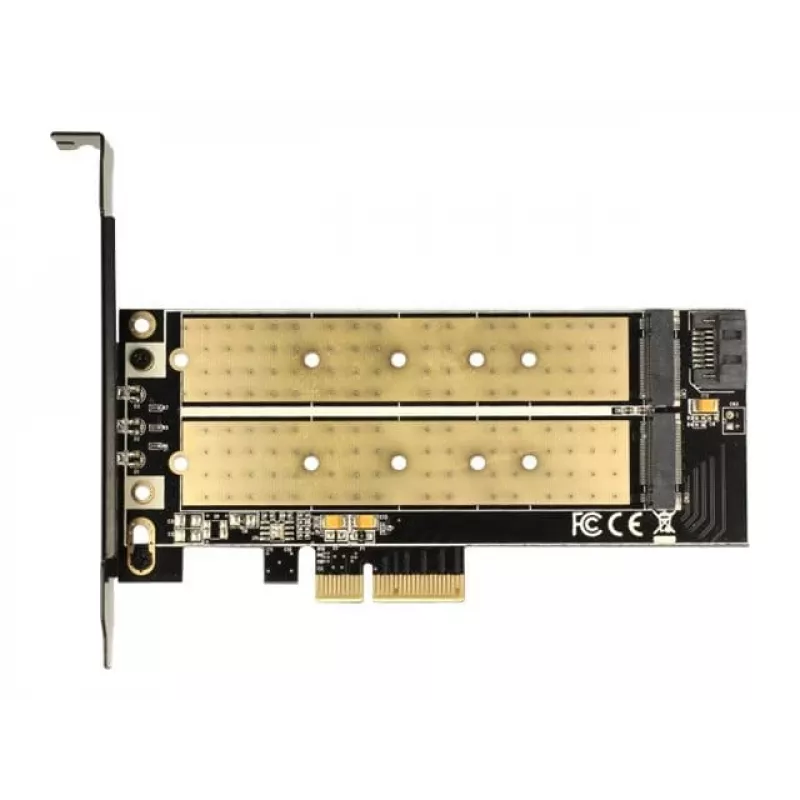

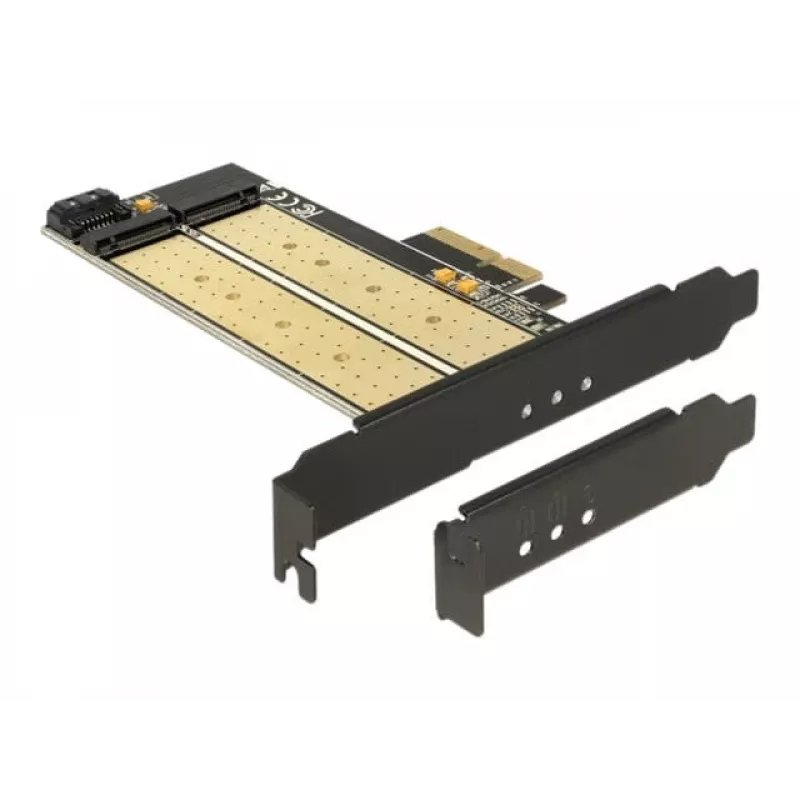

„DeLOCK 89630“ yra vidinė PCIe sąsajos plokštė, kuri staliniame kompiuteryje prideda du M.2 lizdus. Vienas lizdas palaiko M.2 SATA modulius (formatai 22110, 2280, 2260, 2242, 2230) ir prie pagrindinės plokštės jungiamas SATA laidu; antrasis lizdas palaiko M.2 PCIe modulius (formatai 22110, 2280, 2260, 2242, 2230). Abu M.2 lizdai gali būti naudojami vienu metu, todėl lanksčiai išplečiama vidinė atmintis be išorinių adapterių.

Privalumai

Plokštė turi du nepriklausomus M.2 sąsajas viename PCIe lizde, sujungiant vieną SATA ir vieną PCIe M.2 jungtį. Naudojamas pasyvus aušinimas, ji suderinama su įprastais M.2 modulių ilgiais, taip pat lengvai įdiegiama įvairi SSD kaupiklių. Adapteris palaiko standartines „Windows“ versijas ir tinka įprastoms stalinių kompiuterių sistemoms, norint padidinti vidinės atminties parinktis.

Tinka

• Stalinio kompiuterio atnaujinimui papildomais M.2 SATA ir M.2 PCIe SSD
• Sistemoms, kurioms reikia papildomos vidinės atminties nekeičiant pagrindinės plokštės
• Naudotojams, kuriems reikia kelių M.2 diskų duomenims, podėliui ar atskiroms OS įdiegimo vietoms

Pagrindinės specifikacijos

• Pagrindinė sąsaja: PCIe
• Išvesties sąsajos: M.2 (SATA) ir M.2 (PCIe)
• Palaikomi M.2 formatai: 22110, 2280, 2260, 2242, 2230 abiem lizdams
• Jungtis M.2 SATA: reikalingas SATA laidas iki pagrindinės plokštės
• Aušinimas: pasyvus
• Suderinamumas: „Windows 10“, 8.1, 8, 7

Kaip naudoti

Įdiekite „DeLOCK 89630“ į laisvą PCIe lizdą pagrindinėje plokštėje. Įstatykite M.2 modulius į atitinkamas jungtis ir pritvirtinkite pagal jų ilgį. Prijunkite M.2 SATA modulį prie pagrindinės plokštės naudodami SATA laidą. Baigę aparatinės įrangos diegimą, paleiskite sistemą ir patikrinkite, ar diskas aptinkamas BIOS/UEFI bei operacinėje sistemoje. Jei reikia, įdiekite tvarkykles, kurių reikalauja OS.

Rekomendacijos

Prieš diegdami įsitikinkite, kad kompiuteris išjungtas ir atjungtas nuo maitinimo tinklo. Naudokite suderinamus M.2 modulių dydžius ir laisvą SATA prievadą pagrindinėje plokštėje M.2 SATA lizdui. Užtikrinkite pakankamą oro srautą korpuse aplink plokštę, nors ji ir naudoja pasyvų aušinimą.
