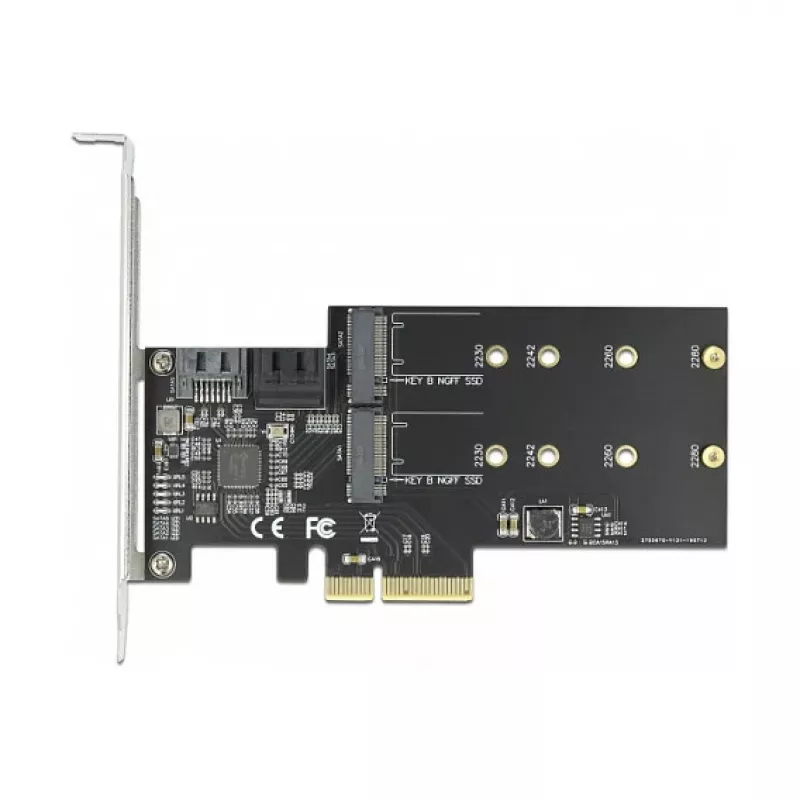

PCI Express kortelė SATA ir M.2 DeLOCK 3 SATA prievadai ir 2 M.2 Key B lizdai

DeLOCK SATA ir M.2 PCI Express kortelė išplečia stalinį kompiuterį trimis vidiniais SATA prievadais ir dviem M.2 Key B lizdais. Žemo profilio PCIe x4 kortelė palaiko SATA įrenginius, tokius kaip HDD, SSD ir optiniai įrenginiai, bei priima du M.2 modulius 2280, 2260, 2242 arba 2230 formatų. Palaikoma duomenų perdavimo sparta iki 6 Gbit/s, o pakuotėje yra SATA kabeliai.

Privalumai

Ši PCI Express kortelė užtikrina tiek SATA, tiek M.2 jungiamumą vienoje žemo profilio kortelėje, leidžianti lankstų saugyklos išplėtimą kompaktiškose sistemose. Ji naudoja PCIe x4 prieglobos sąsają patikimam pralaidumui ir palaiko standartinę SATA perdavimo spartą iki 6 Gbit/s. Du M.2 lizdai priima kelis įprastus modulių ilgius (2280/2260/2242/2230), o kortelė tiekiama su vidiniais SATA kabeliais, kad būtų galima nedelsiant įdiegti.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite kompiuterį ir atjunkite jį nuo maitinimo tinklo. Įdiekite kortelę į laisvą PCIe x4 (ar didesnį) lizdą ir pritvirtinkite ją laikiklio varžtu. Prijunkite vidinius SATA įrenginius prie kortelės SATA prievadų naudodami pridedamus SATA kabelius. Įkiškite M.2 modulius į M.2 Key B lizdus ir pritvirtinkite juos pagal jų ilgį naudodami atitinkamas atramas. Vėl prijunkite maitinimą ir paleiskite sistemą; sukonfigūruokite naujus diskus operacinėje sistemoje arba BIOS pagal poreikį.

Rekomendacijos

Įsitikinkite, kad kompiuterio korpuse yra pakankamai vietos žemo profilio laikikliui, ir patikrinkite, ar pagrindinės plokštės BIOS palaiko papildomus saugyklos valdiklius. Naudokite suderinamus M.2 Key B modulius ir diegimo metu laikykitės antistatinių atsargumo priemonių.
