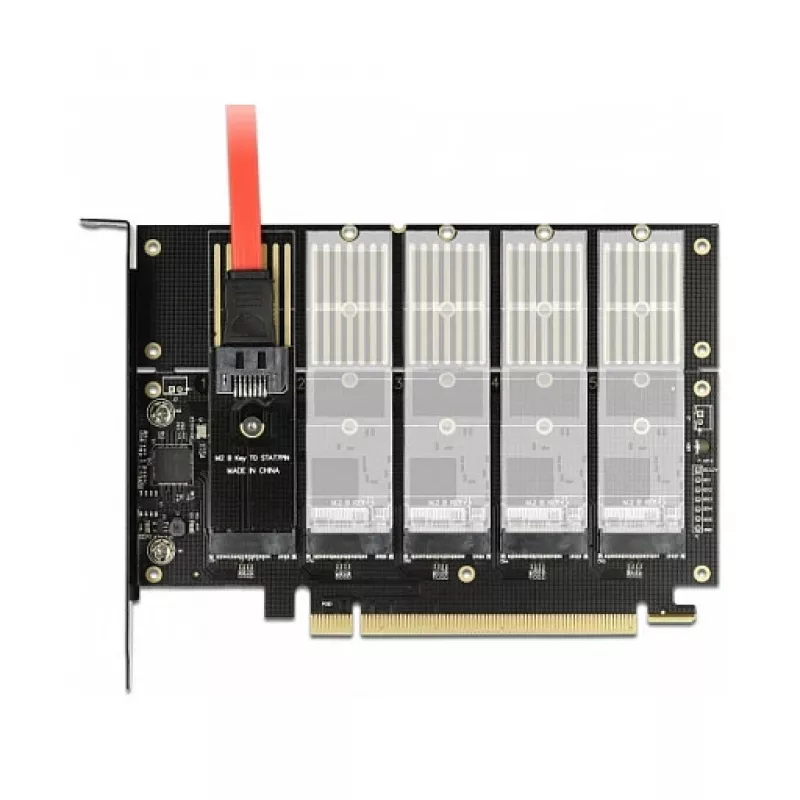

DeLOCK PCI Express x16 kortelė 5 vidiniams M.2 Key B / SATA lizdams

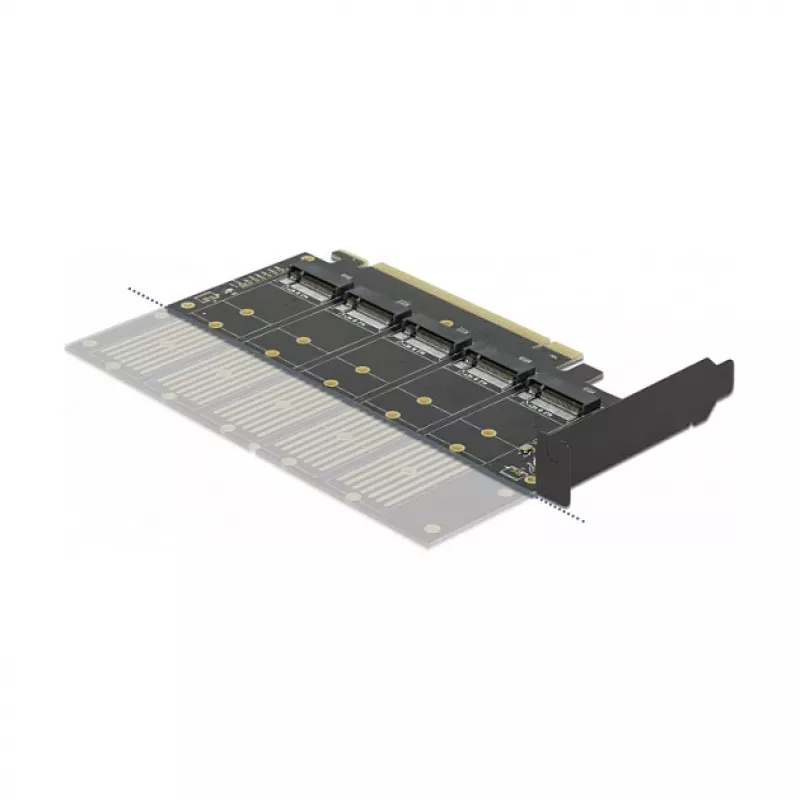

Ši DeLOCK PCI Express x16 kortelė išplečia stacionarų kompiuterį penkiais vidiniais M.2 Key B / SATA lizdais. Ji palaiko M.2 2280, 2260, 2242 ir 2230 modulių ilgius ir leidžia maišyti M.2 SATA SSD bei 2,5" SATA įrenginius naudojant pridedamus adapterius ir kabelius. Kortelė atitinka PCIe 3.0 sąsają ir tinka sistemoms, turinčioms x16 PCI Express lizdą.

Privalumai

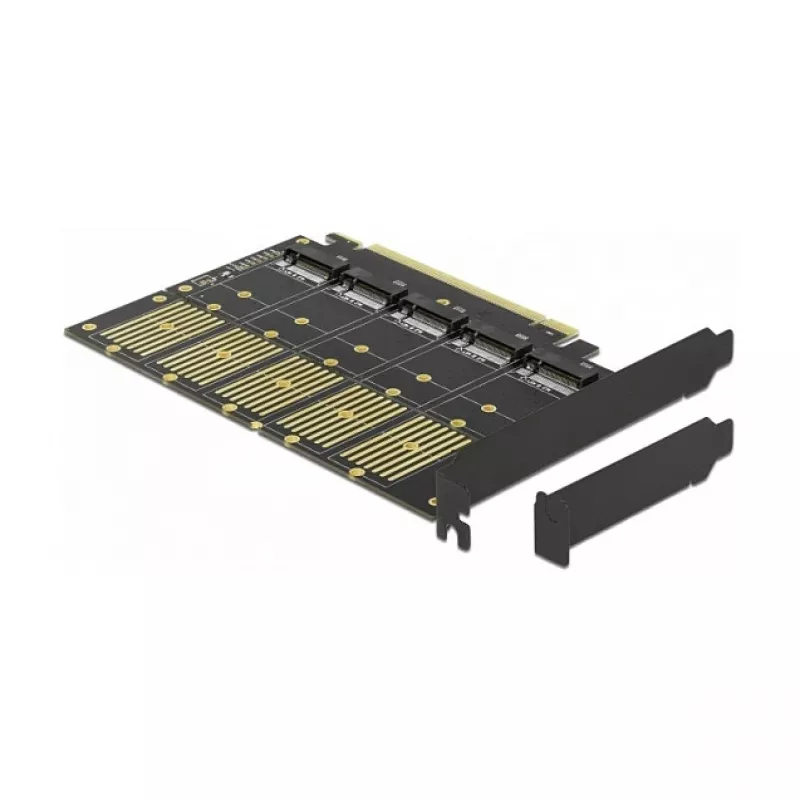

Kortelė siūlo penkias vidines M.2 Key B / SATA jungtis ir yra su SATA kabeliais bei adapteriais, skirtais prijungti iki penkių 2,5" SATA diskų. Ji palaiko įprastus M.2 modulių formos faktorius (2280, 2260, 2242, 2230) ir gali būti montuojama mažos formos faktoriaus sistemose naudojant pridedamą žemo profilio laikiklį. PCIe x16 sąsaja užtikrina suderinamumą su šiuolaikinėmis pagrindinėmis plokštėmis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

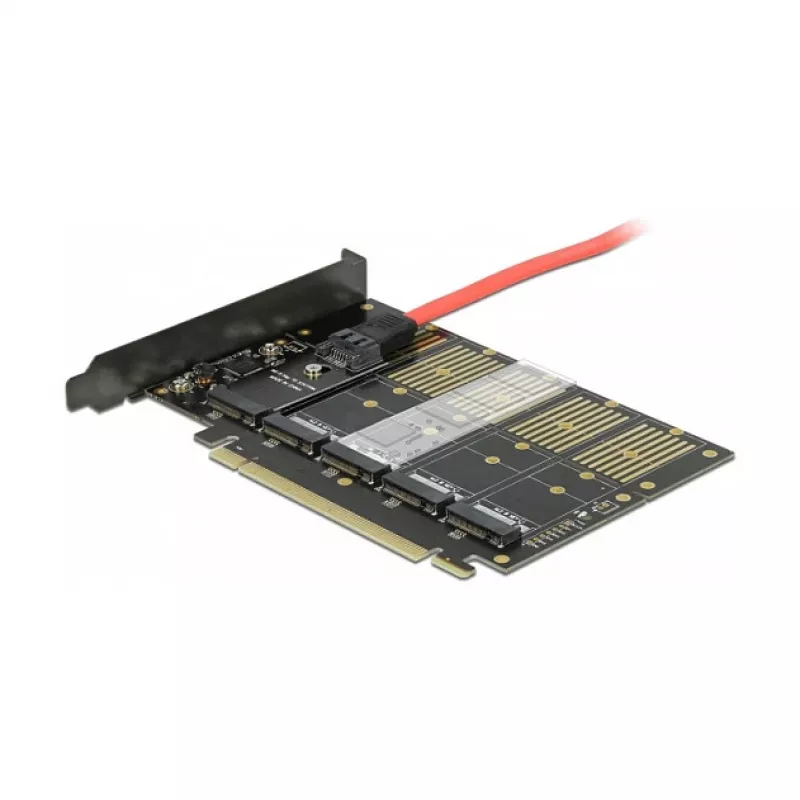

Išjunkite kompiuterį ir įstatykite kortelę į laisvą pagrindinės plokštės PCI Express x16 lizdą. Pritvirtinkite kortelę prie korpuso ir, jei reikia, pakeiskite pilno aukščio laikiklį pridedamu žemo profilio laikikliu, kad būtų galima montuoti kompaktiškuose korpusuose. Įdėkite M.2 SATA modulius į M.2 lizdus ir pritvirtinkite juos atitinkamose sraigtų pozicijose pagal jų ilgį (2280, 2260, 2242, 2230). Prijunkite 2,5" SATA diskus naudodami pateiktus adapterius ir SATA kabelius, tada prijunkite SATA maitinimo jungtis nuo maitinimo bloko prie kiekvieno disko. Įjunkite kompiuterį ir patikrinkite, ar BIOS / OS aptinka prijungtus M.2 ir SATA įrenginius. Jei reikia, įdiekite tvarkykles, kurių reikalauja operacinė sistema (palaikomos: Windows 10, 8.1, 7, kaip nurodo gamintojas).

Rekomendacijos

Kad veikimas būtų patikimas, naudokite suderinamus M.2 SATA (ne NVMe) modulius ir standartinius 2,5" SATA diskus. Įsitikinkite, kad jūsų maitinimo blokas turi pakankamai maitinimo jungčių papildomiems SATA diskams, ir patikrinkite pagrindinės plokštės prieinamą PCIe linijų paskirstymą, nes našumas gali priklausyti nuo pagrindinės sistemos konfigūracijos.
