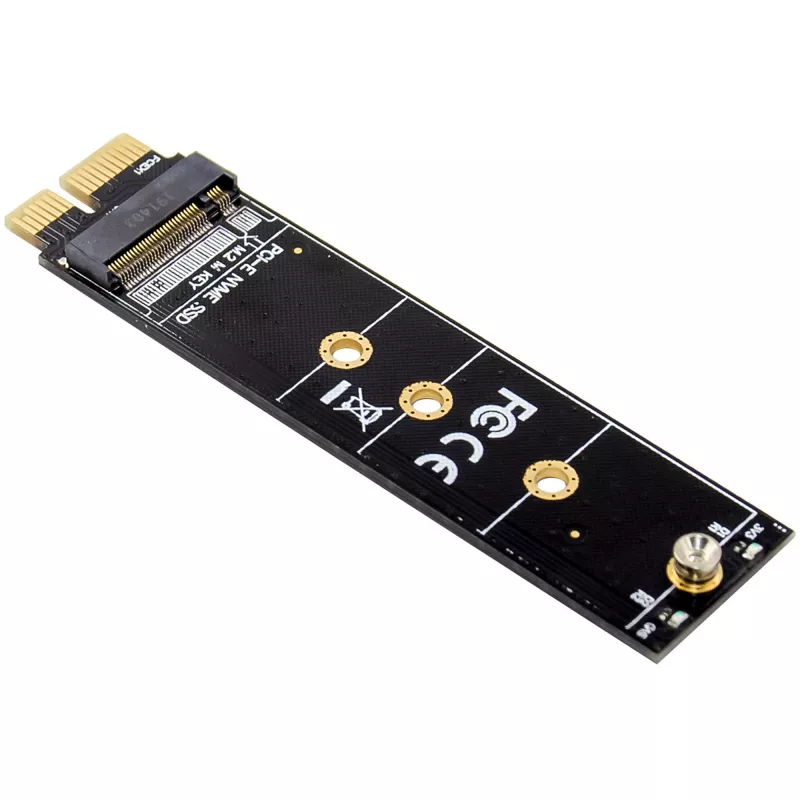

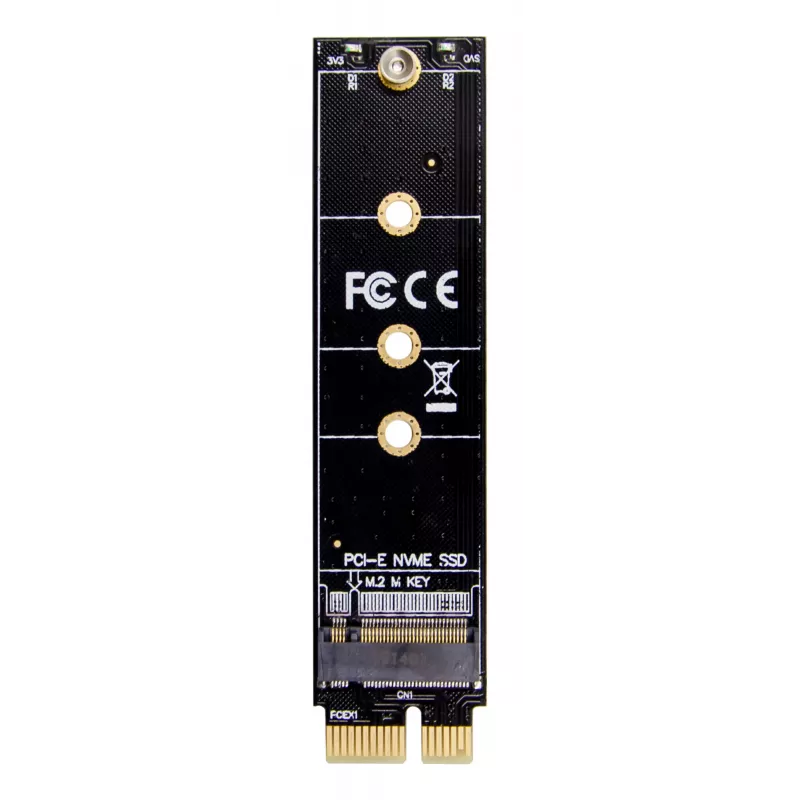

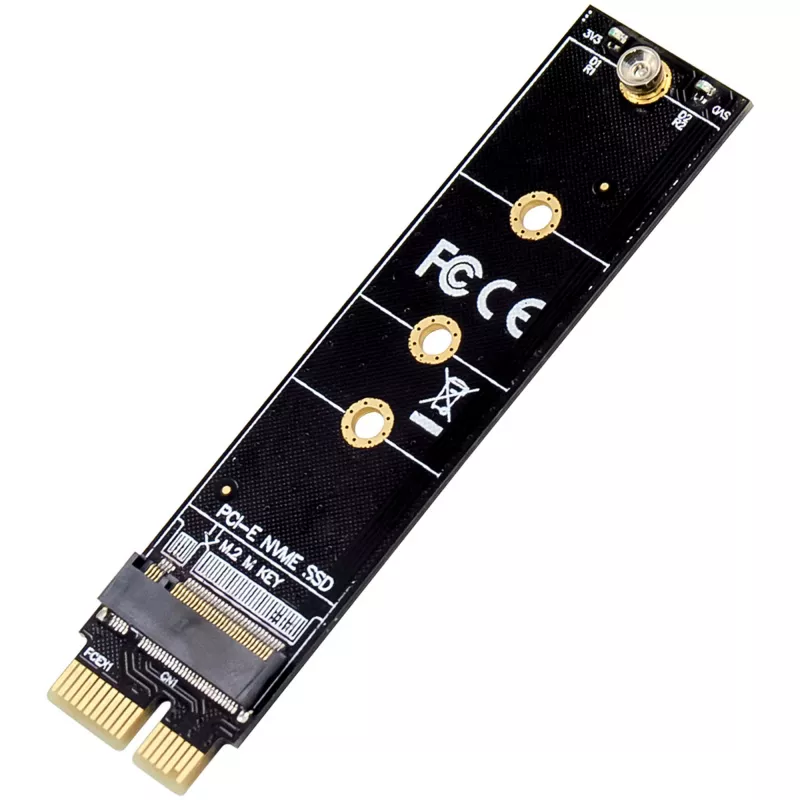

Sąsajos adapteris InLine 76619H – InLine 76619H sąsajos kortelė / adapteris

Visiškas NVMe suderinamumas: Palaiko M.2 Key M ir B+M SSD su PCIe NVMe protokolu, užtikrindamas maksimalų našumą.
Lengvas modifikavimas: Leidžia greitai įdiegti NVMe SSD kompiuteriuose be M.2 lizdo – idealu atnaujinimui.
Lankstus konstrukcijos palaikymas: Suderinamas su įprastais SSD ilgiais: 2230, 2242, 2260 ir 2280.
Maitinimas tiesiogiai per PCIe: Atskiras maitinimo kabelis nereikalingas – maitinimas tiekiamas per PCIe magistralę.
Universalus pritaikymas: Veikia x1, x4, x8 ir x16 lizduose su Windows ir Linux.

InLine® PCIe x1 į M.2 Key M sąsajos kortelė leidžia greitai ir lengvai integruoti NVMe SSD į esamas kompiuterių ar serverių sistemas. Adapteris sukurtas profesionalioms reikmėms ir ambicingiems vartotojams, kurie nenori atsisakyti modernaus NVMe našumo – net jei pagrindinė plokštė neturi savo M.2 lizdo.
Kortelė palaiko SSD su M.2 Key M ir B+M Key, jei jie naudoja PCIe NVMe protokolą. SATA SSD arba PCIe x2 sprendimai su B-Key sąmoningai nepalaikomi, kad būtų užtikrintas maksimalus našumas ir suderinamumas. Lankstus SSD priėmimas 2230–2280 formos faktoriuose leidžia naudoti įvairiausius modulius – nuo kompaktiškų pramoninių pritaikymų iki galingų stacionarių kompiuterių atnaujinimų.
Papildomas privalumas: maitinimas visiškai tiekiamas per PCIe magistralę, todėl nereikia išorinių kabelių. Mechaninė konstrukcija leidžia naudoti skirtinguose PCIe lizduose – nuo x1 iki x16. Komplekte esantys komponentai, tokie kaip atsuktuvas, varžtas ir pasyvus šilumos šalintuvas, ypač palengvina paleidimą.
Dėl dabartinių Windows ir Linux versijų palaikymo adapteris yra universalus – pavyzdžiui, darbo stotyse, bandymų sistemose ar kaip greitas atminties išplėtimas. InLine® PCIe x1 sąsajos kortelė pasižymi patikimumu, lengvu valdymu ir didelėmis duomenų perdavimo spartomis – kompaktiško formato.

PCIe versija: PCIe v3.0 x1 linija (atgaliniu būdu suderinama su PCIe v2.0 / v1.0)
Sąsaja: PCIe x1 linija (mechaniškai naudojama x4/x8/x16 lizduose)
Palaikomi SSD formatai: 2230 / 2242 / 2260 / 2280
Palaikomi SSD tipai:
- M.2 Key M (NVMe)
- M.2 Key B+M (tik NVMe, be SATA)
Nesuderinami:
- M.2 SATA SSD (B-Key)
- M.2 PCIe x2 SSD (B-Key)
Protokolas: NVMe (Non-Volatile Memory Express, optimizuotas dideliam I/O našumui)
Maitinimo šaltinis: Tiesiogiai per PCIe magistralę (3,3 V)
Darbinė temperatūra: -40 °C iki +85 °C
Laikymo temperatūra: -40 °C iki +85 °C
Maksimali drėgmė: 90 %, be kondensacijos
Palaikomos operacinės sistemos:
Windows 8 / 8.1 / 10 / 11
Windows Server 2012 R2 arba naujesnė
Linux (su NVMe palaikymu)
Reikalingas laisvas PCIe x1, x4, x8 arba x16 lizdas.

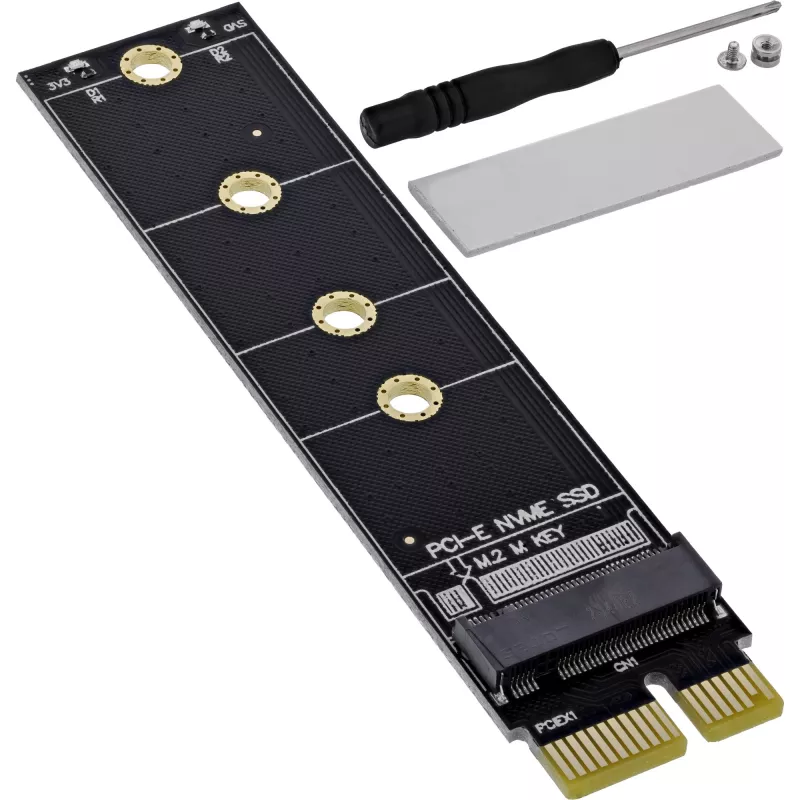

Pristatymo apimtis:
1x InLine PCIe x1 sąsajos kortelė į M.2 Key M
1x šilumos šalintuvas
1x atsuktuvas
1x varžtas
1x naudojimo instrukcija vokiečių / anglų k.

InLine 76619H. Priimančioji sąsaja: PCIe, Išvesties sąsaja: M.2, Priimančiosios sąsajos tipas: Vyriška. Kilmės šalis: Taivanas. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 8, Windows 8.1, Palaikomos serverių operacinės sistemos: Windows Server 2012 R2, Windows Server 2013, Windows Server 2016, Windows Server 2019, Windows.... Plotis: 100 mm, Aukštis: 24 mm, Svoris: 700 g. Pakuotės svoris: 9 g, Pakuotės tūris: 1000 cm³

Kaip naudoti

Įkiškite adapterį į laisvą PCIe x1, x4, x8 arba x16 lizdą pagrindinėje plokštėje. Įdėkite NVMe M.2 SSD (Key M arba B+M naudojant NVMe protokolą) į M.2 lizdą ir pritvirtinkite pridedamu varžtu. Jei reikia šilumos valdymui, pritvirtinkite pridedamą pasyvų šilumos šalintuvą. Jokio papildomo maitinimo kabelio nereikia, nes kortelė maitinimą gauna iš PCIe magistralės. Įdiegę paleiskite sistemą ir patikrinkite, ar operacinė sistema atpažįsta NVMe diską; jei reikia, įdiekite tvarkykles arba įjunkite NVMe palaikymą OS.

Rekomendacijos

Naudokite NVMe M.2 SSD su Key M arba B+M (tik NVMe) formos faktoriais, kad užtikrintumėte visišką suderinamumą ir našumą. Neįdiekite SATA M.2 arba B‑Key PCIe x2 modulių. Užtikrinkite, kad sistemos BIOS/UEFI ir OS palaikytų NVMe, ir, jei reikia, atnaujinkite tvarkykles arba programinę įrangą. Esant ilgalaikėms didelėms apkrovoms, sumontuokite pridedamą šilumos šalintuvą arba papildomą aušinimą, kad palaikytumėte optimalią temperatūrą.
