Sąsajos adapteris InLine 76619I — InLine 76619I išorinė sąsajos plokštė / adapteris

Lankstus SSD suderinamumas:Palaiko M.2 SSD su Key M ir B+M raktais, pagrįstus NVMe – idealiai tinka didelio našumo saugojimo sprendimams.
Platus korpusų suderinamumas:Dėl žemo profilio skardos taip pat tinka kompaktiškiems kompiuterių korpusams ir serverių aplinkoms.
Nereikia papildomų kabelių:Maitinimas tiekiamas tiesiogiai per PCIe magistralę – lengva integracija be papildomų pastangų.
Didelės našumo atsargos:PCIe v3.0 x4 greitam duomenų perdavimui su maža delsa – idealiai tinka reiklioms programoms.
Platus SSD formų faktorių palaikymas:Suderinama su SSD ilgiais nuo 2230 iki 22110 – maksimalus lankstumas kuriant sistemas.

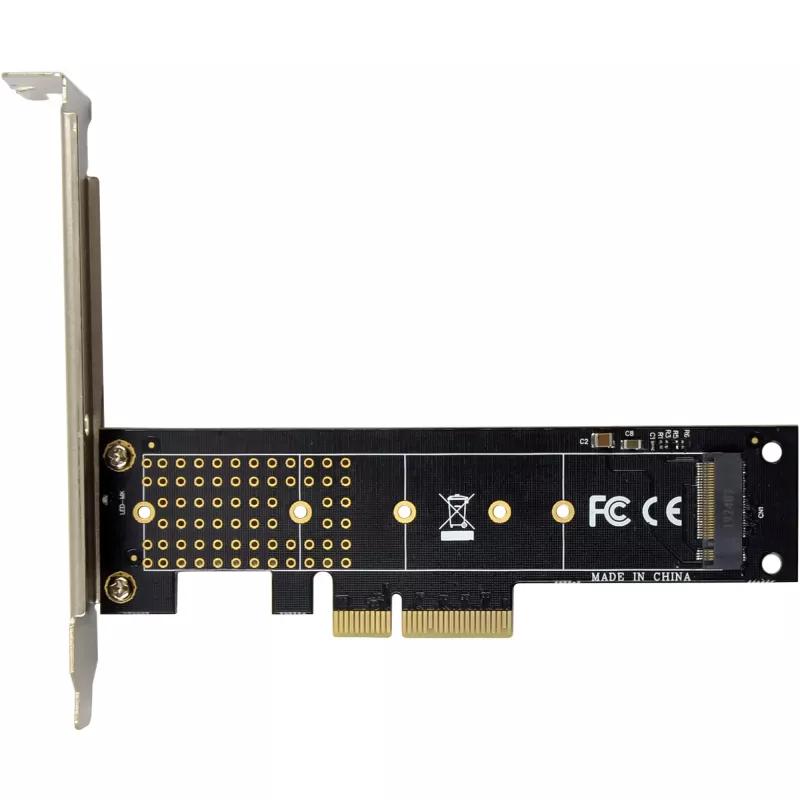

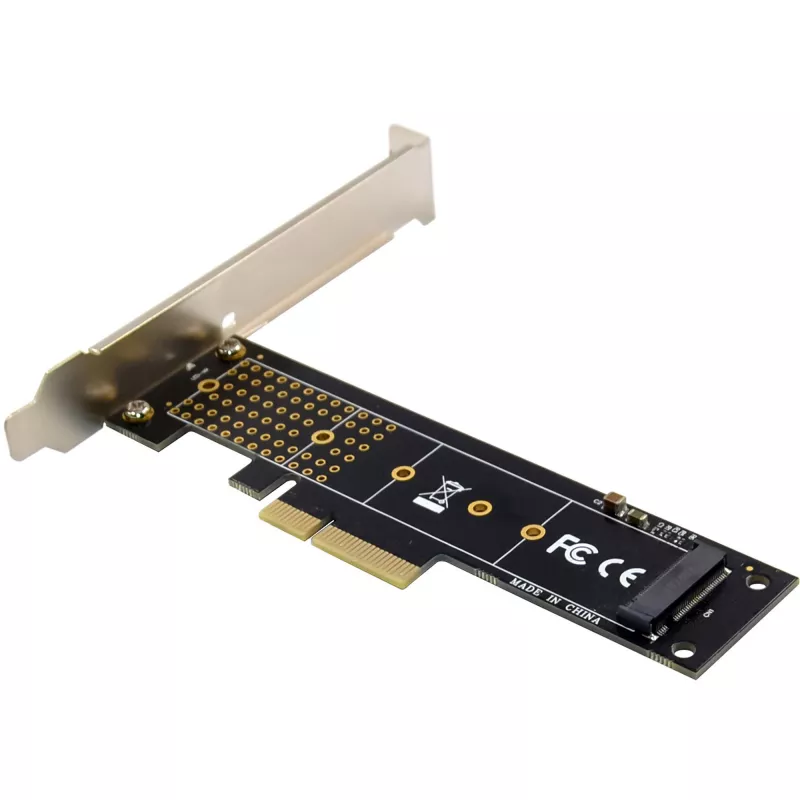

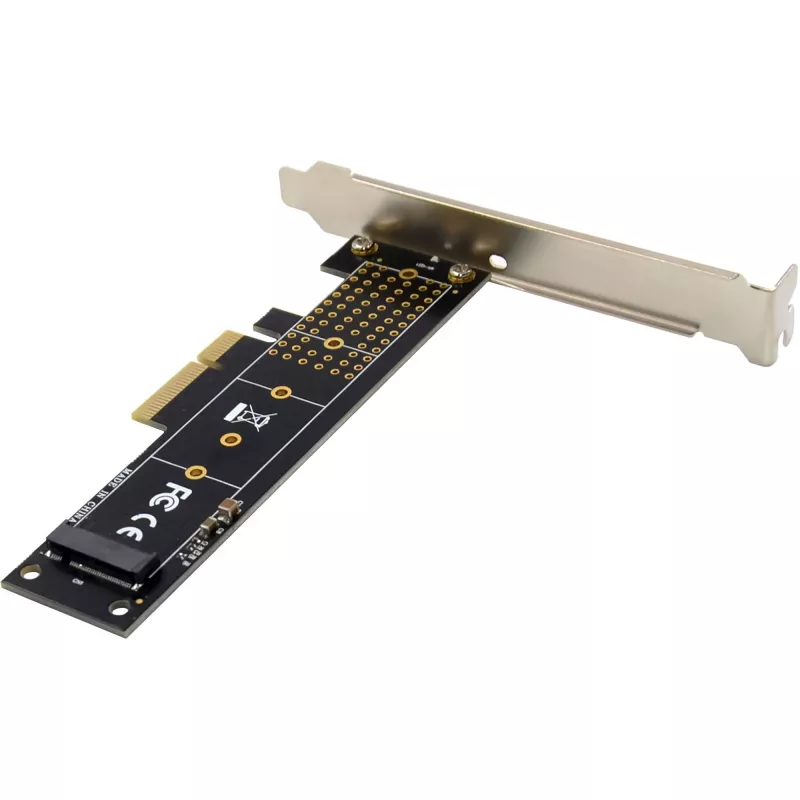

InLine PCIe x4 sąsajos plokštė siūlo galingą sprendimą, skirtą integruoti modernius NVMe SSD į esamas sistemas. Sukurta pagal PCI Express v3.0, ji leidžia naudoti M.2 SSD su Key M ir B+M raktais, jei jie pagrįsti NVMe protokolu. SATA arba PCIe x2 variantai yra nuosekliai atmetami, kad būtų užtikrintas maksimalus našumas ir suderinamumas.
Ypač praktiška: plokštė palaiko SSD ilgius nuo 2230 iki 22110, todėl tinka daugeliui pritaikymų – nuo kompaktiškų mini kompiuterių iki didelio našumo darbo stočių. Maitinimas tiekiamas vien per PCIe magistralę esant 3,3 V, todėl nereikia atskiro maitinimo šaltinio. Tai labai palengvina montavimą, ypač ankštose sistemų aplinkose.
Mechaninis integravimas taip pat lankstus: plokštė telpa į PCIe lizdus nuo x4 ir aukštesnius (x4, x8, x16) ir komplektuojama su žemo profilio lizdo laikikliu, todėl montavimas mažuose korpusuose yra paprastas. Komplekte esantis aušintuvas palaiko termiškai stabilų naudojimą net esant pilnai apkrovai.
Suderinamumas su dabartinėmis operacinėmis sistemomis, tokiomis kaip Windows 10/11, Windows Server ir Linux (su NVMe palaikymu), užbaigia šios galingos sąsajos plokštės profilį – idealiai tinka profesionaliems vartotojams ir ambicingiems technologijų entuziastams.
Techniniai duomenys

PCIe versija: PCIe v3.0 x4 linijos (atgal suderinama su PCIe v2.0 / v1.0)
Sąsaja: PCIe x4 (mechaniškai naudojama x4/x8/x16)
Palaikomi SSD formatai: 2230 / 2242 / 2260 / 2280 / 22110
Palaikomi SSD tipai:
- M.2 Key M (NVMe)
- M.2 Key B+M (tik NVMe, be SATA)
Nesuderinama:
- M.2 SATA SSD (B-Key)
- M.2 PCIe x2 SSD (B-Key)
Protokolas: NVMe (optimizuotas dideliam I/O našumui ir mažai delsai)
Maitinimo šaltinis: tiesiogiai per PCIe magistralę (3,3 V)
Darbinė temperatūra: -40 °C iki +85 °C
Laikymo temperatūra: -40 °C iki +85 °C
Maksimali drėgmė: 90%, be kondensacijos

Palaikomos operacinės sistemos

Windows 8 / 8.1 / 10 / 11
Windows Server 2012 R2 arba naujesnė
Linux (su NVMe palaikymu)

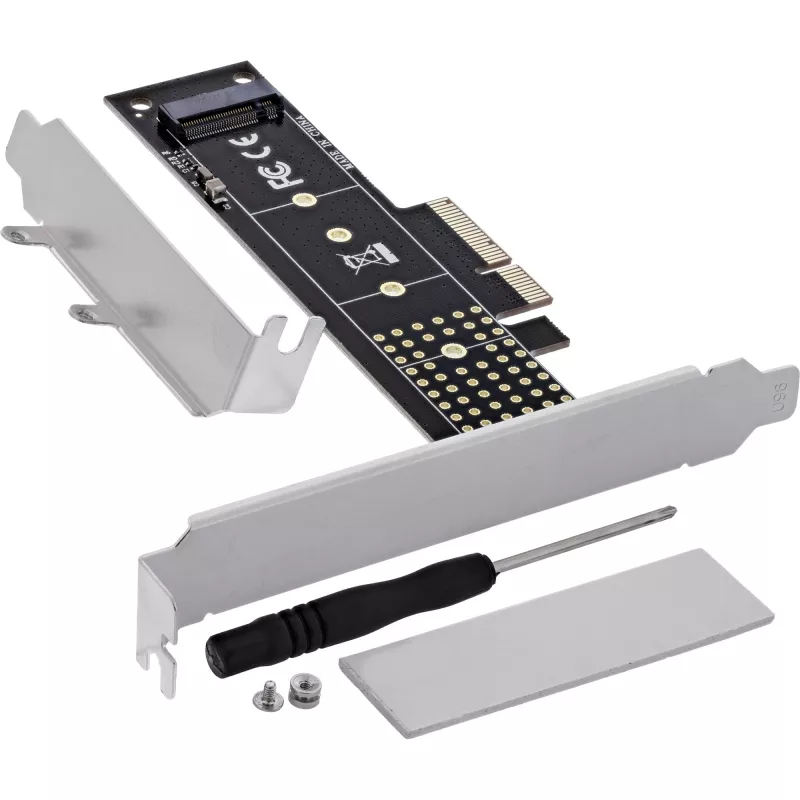

Pristatymo apimtis

1x InLine PCIe x4 sąsajos plokštė į M.2 Key M (NVMe)
1x žemo profilio lizdo laikiklis
1x aušintuvas
1x atsuktuvas
1x varžtas
1x vartotojo vadovas vokiečių/anglų k.

InLine 76619I. Pagrindinė sąsaja: PCIe, Išvesties sąsaja: M.2, Pagrindinės sąsajos lytis: Vyriška. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Palaikomos serverių operacinės sistemos: Windows Server 2012 R2, Windows Server 2013, Windows Server 2016, Windows Server 2019, Windows.... Plotis: 145 mm, Gylis: 145 mm, Aukštis: 120 mm. Pakuotės svoris: 30 g, Pakuotės tūris: 700 cm³

Kaip naudoti

Įdėkite plokštę į laisvą PCIe x4 (arba didesnį) lizdą pagrindinėje plokštėje, jei reikia, pritvirtinkite žemo profilio laikiklį prie korpuso ir pritvirtinkite M.2 NVMe SSD prie adapterio tinkamoje ilgio pozicijoje. Uždėkite pridedamą aušintuvą ant SSD, kad pagerintumėte terminį stabilumą. Nereikia jokių papildomų maitinimo jungčių, nes adapteris ima maitinimą iš PCIe lizdo. Po fizinio įdiegimo paleiskite sistemą ir patikrinkite NVMe įrenginio atpažinimą operacinėje sistemoje; jei reikia, įdiekite tvarkykles.

Rekomendacijos

Siekiant geriausio terminio veikimo ir pastovaus pralaidumo, naudokite pridedamą aušintuvą ir užtikrinkite pakankamą oro srautą korpuse. Patikrinkite, ar įdiegtas M.2 modulis yra NVMe palaikantis (ne SATA) ir ar pagrindinės plokštės BIOS bei operacinė sistema palaiko NVMe įrenginius.
