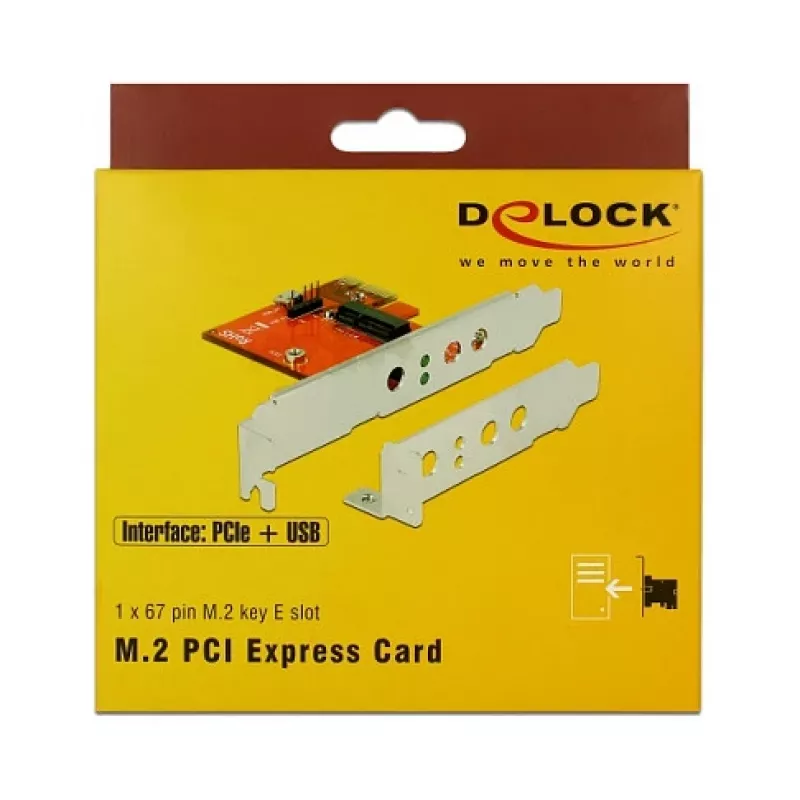

Vidinis M.2 adapteris DeLOCK 89889

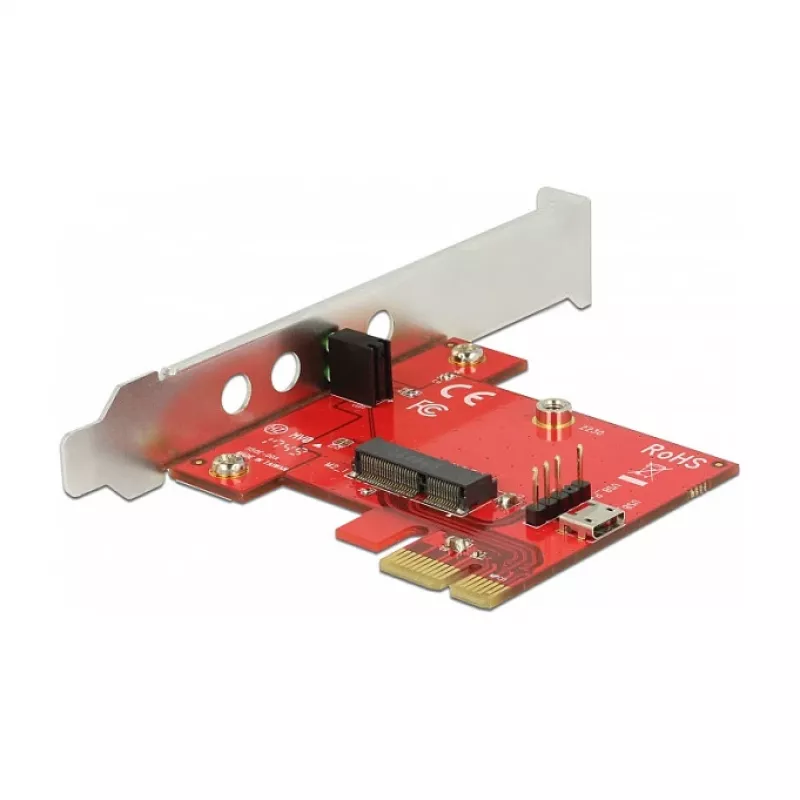

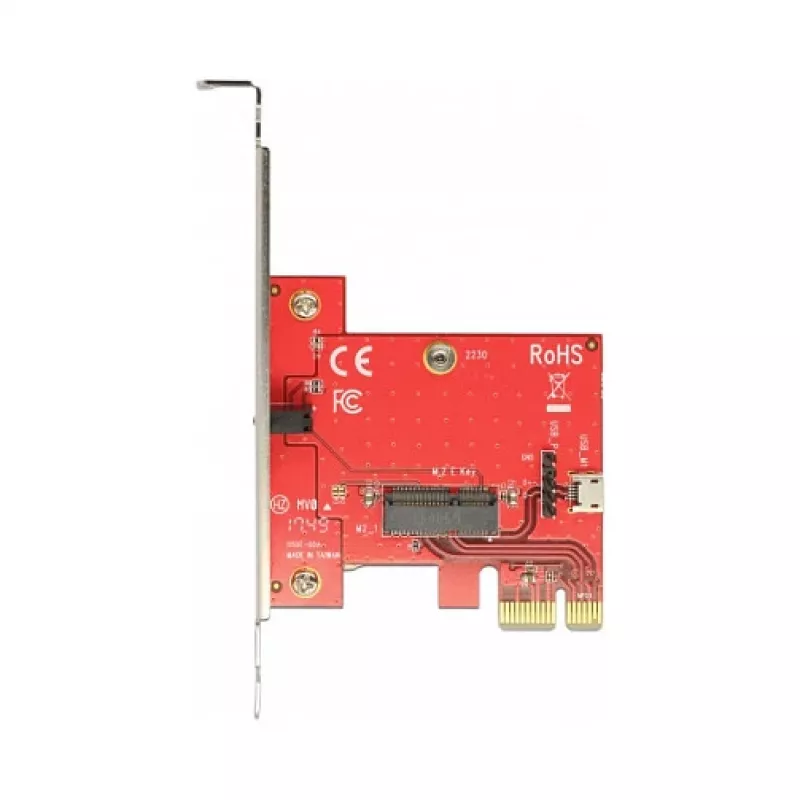

DeLOCK 89889 vidinis M.2 adapteris prideda vieną M.2 Key E lizdą prie stalinio kompiuterio per PCI Express x1 kortelę. Jame yra 67 kontaktų M.2 Key E jungtis, suderinama su moduliais, naudojančiais PCIe ir USB signalus, taip pat yra USB 2.0 Micro-B prievadas ir USB 2.0 kontaktų antraštė sistemos prijungimui. Įprasti montuojami moduliai apima WLAN, Bluetooth, GNSS, 3G/HSPA ir NFC, o moduliai, derinantys kelias funkcijas (pavyzdžiui, WLAN + Bluetooth), gali naudoti abi sąsajas, kai jos palaikomos.

Privalumai

Šis adapteris išplečia sistemos funkcionalumą, suteikdamas vidinį M.2 Key E lizdą, užimdamas tik vieną PCIe x1 lizdą. Jis palaiko modulius su PCIe ir USB signalais ir turi įmontuotas USB jungtis moduliams, kuriems reikia USB. Kompaktiška vidinė konstrukcija leidžia montuoti standartiniuose staliniuose kompiuteriuose be išorinių kabelių. Pagamintas Taivane, adapteris atitinka standartinį M.2 Key E kontaktų išdėstymą, užtikrinantį platų modulių suderinamumą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite kortelę į laisvą PCI Express x1 lizdą pagrindinėje plokštėje ir pritvirtinkite prie korpuso. Įkiškite suderinamą M.2 Key E (Key A/E) modulį į M.2 lizdą tinkamu kampu ir pritvirtinkite jį tvirtinimo varžtu, pateiktu kartu su korpusu ar moduliu. Jei įdėtam moduliui reikia USB ryšio, prijunkite sistemą prie adapterio USB 2.0 Micro-B prievado arba prie įmontuotos USB 2.0 antraštės, atitinkamai. Baigus aparatinės įrangos diegimą, įjunkite sistemą ir įdiekite visus reikiamus tvarkykles M.2 moduliui pagal modulio gamintojo instrukcijas.

Rekomendacijos

Prieš diegdami patikrinkite, ar pasirinktas M.2 modulis atitinka Key E/A kontaktų išdėstymą ir ar jūsų operacinė sistema turi modulio tvarkyklių palaikymą. Įsitikinkite, kad PCIe x1 lizdas ir laisva vidinė USB antraštė ar išorinė USB jungtis nėra užimti kitų įrenginių, kad būtų užtikrintas tinkamas veikimas.
