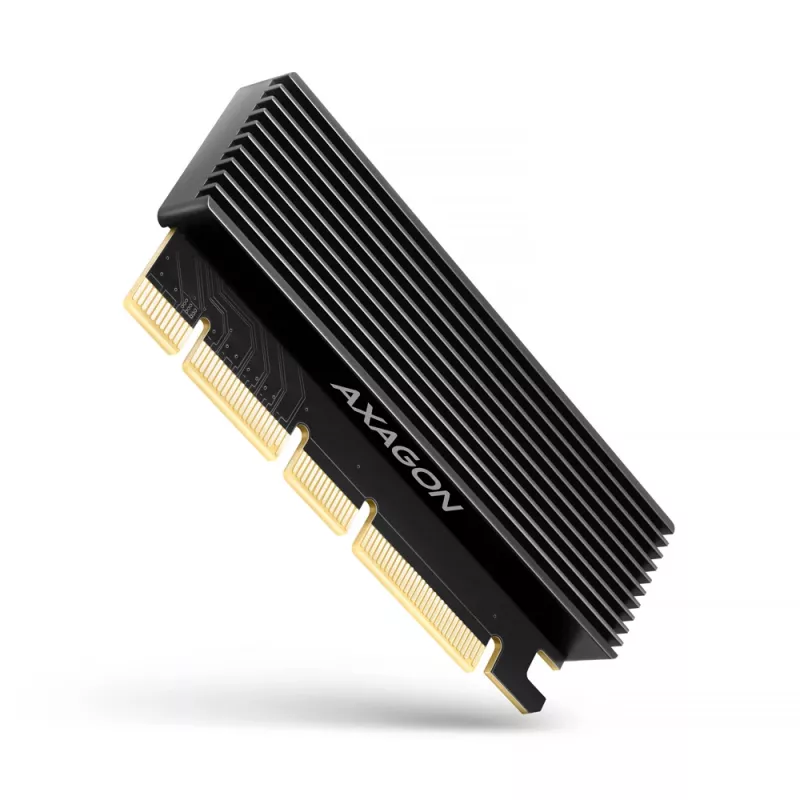

Axagon PCEM2-XS PCIe x16 - M.2 NVMe M-key lizdo adapteris su pasyviu aliuminio radiatoriumi

AXAGON PCEM2-XS vidinis adapteris leidžia įdiegti NVMe M.2 SSD į stacionarų kompiuterį per PCI-Express lizdą. Jis palaiko vienpuses ir dvipuses NVMe (PCIe) M.2 diskus iki 22x80 mm (2280) ir užtikrina pasyvų aušinimą briaunuotu aliuminio dangčiu bei šiluminėmis tarpinėmis, kad pagerintų šilumos išsklaidymą. Adapteris maitinamas tiesiai iš PCIe magistralės ir veikia „plug-and-play“ principu, nereikalaujant papildomų tvarkyklių.

Privalumai

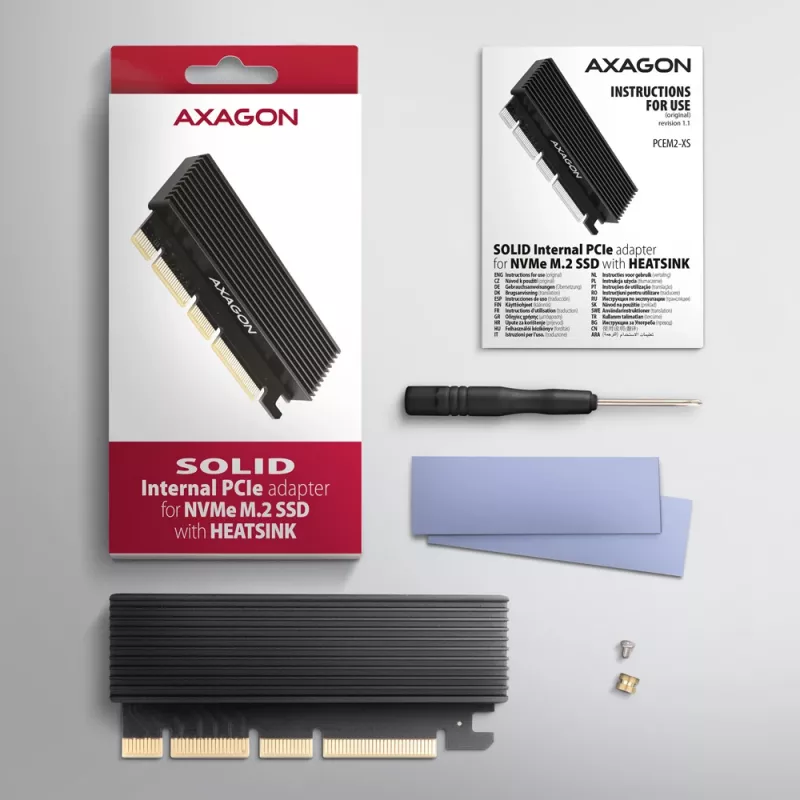

Adapteris palaiko PCI-Express versijas iki 5.0 ir veikia x4/x8/x16 lizduose, leisdamas pasiekti maksimalų NVMe SSD perdavimo greitį. Jo aliuminio radiatorius su pridedamomis šilumai laidžiomis tarpinėmis vėsina abi M.2 disko puses, didindamas patikimumą esant apkrovai. LED indikacija rodo prijungimo ir duomenų perdavimo būseną. Kompaktiški matmenys ir pridedamas įrankių rinkinys supaprastina montavimą į stacionarius kompiuterius be M.2 lizdo.

Tinka

• Stacionaraus kompiuterio, neturinčio M.2 lizdo, atnaujinimui
• NVMe M.2 SSD (dydžių 2230/2242/2260/2280) montavimui
• Naudojimui su PCIe 5.0/4.0/3.0 sistemomis siekiant didelio perdavimo greičio
• Aplinkoms, kuriose reikalingas pasyvus M.2 diskų aušinimas

Pagrindinės specifikacijos

• Sąsaja su kompiuteriu: PCI-Express (suderinama su PCIe 5.0 / 4.0 / 3.0 / 2.1 / 2.0 / 1.1 / 1.0a)
• PCIe linijų skaičius: 4 linijos (suderinama su x4 / x8 / x16 lizdais)
• Išvestis: NGFF 75 kontaktų M-key lizdas NVMe (PCIe) M.2 SSD
• Palaikomi M.2 dydžiai: 2230, 2242, 2260, 2280 (iki 22x80 mm)

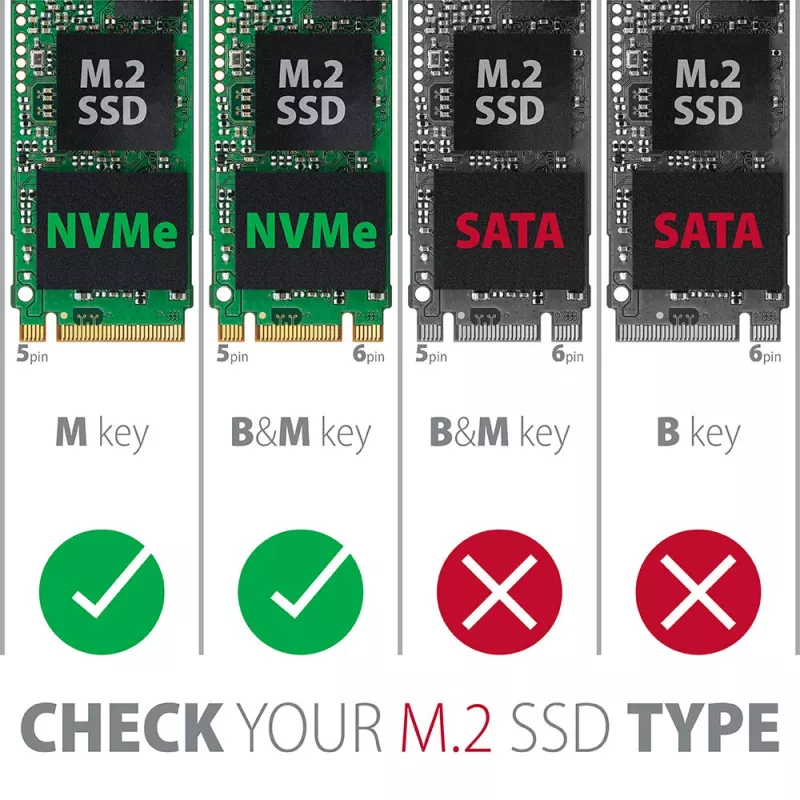

• Palaiko M-key ir B+M key NVMe M.2 SSD, vienpusius ir dvipusius, be talpos apribojimo

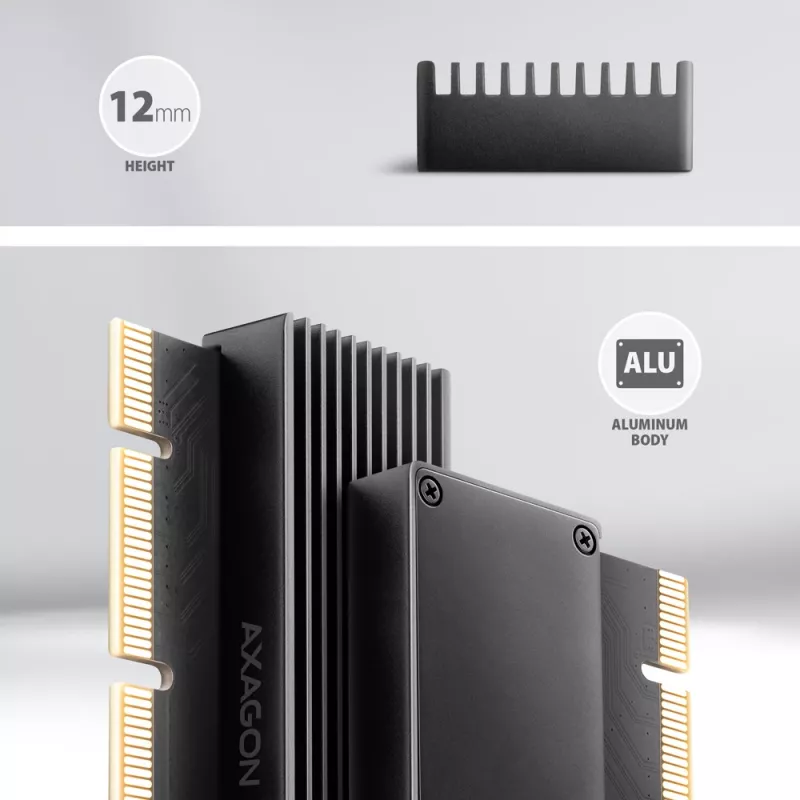

• Pasyvus aušinimas: briaunuotas aliuminio dangtis, šiluminės tarpinės ir varinės ventiliacijos angos
• „Plug and Play“, palaiko paleidimą iš SSD
• Matmenys: 105 x 45 x 12 mm; Svoris: 50 g
• Maitinimas: maitinamas iš PCI-Express lizdo, nereikia išorinio maitinimo
• Palaikomos OS: Windows, Linux (Windows 7 palaikymas priklauso nuo SSD gamintojo)

Kaip naudoti

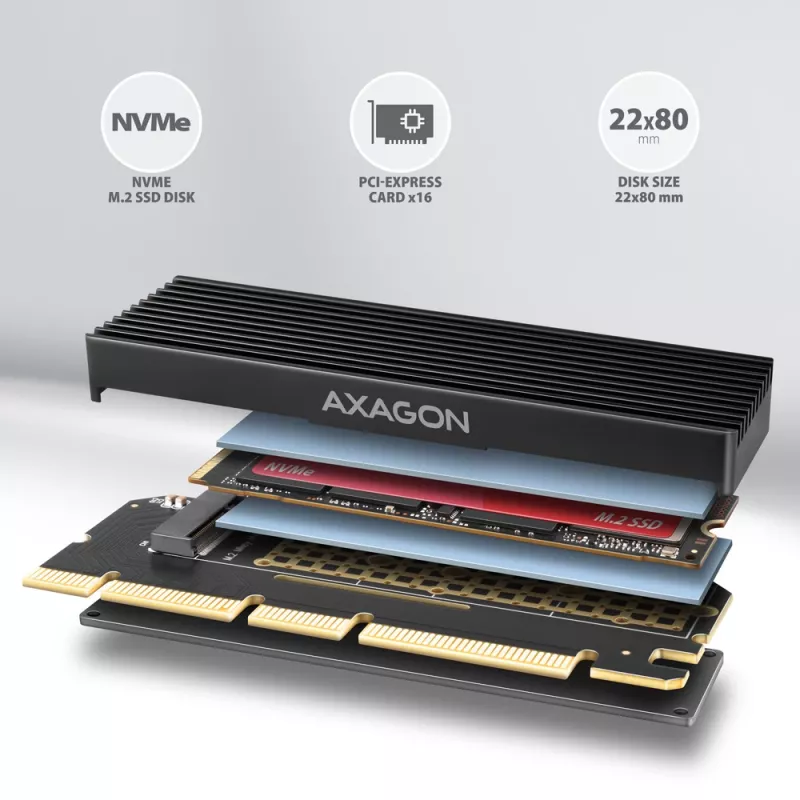

Išjunkite ir ištraukite kompiuterį iš elektros tinklo, įstatykite AXAGON PCEM2-XS į laisvą PCIe x4/x8/x16 lizdą ir pritvirtinkite. Įdėkite NVMe M.2 SSD į M-key lizdą tinkamu kampu ir pritvirtinkite pridedamu tvirtinimo varžtu. Uždėkite pridedamas šilumines tarpines tarp disko ir aliuminio radiatoriaus, tada pritvirtinkite briaunuotą dangtį, kad būtų užtikrintas kontaktas su tarpinėmis. Surinkite kompiuterį, įjunkite ir patikrinkite LED indikaciją, rodančią prijungimą. Jei reikia, įdiekite arba sukonfigūruokite operacinę sistemą, kad atpažintų naują NVMe diską.

Rekomendacijos

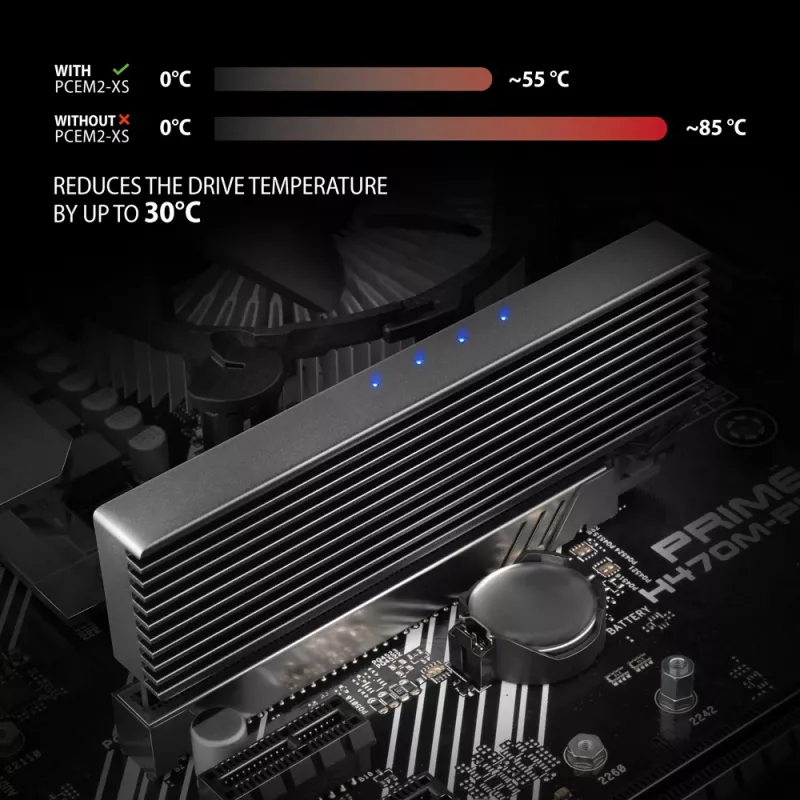

Optimaliam aušinimui užtikrinkite, kad adapterio korpuse būtų pakankamas oro srautas, ir tinkamai naudokite pridedamas šilumines tarpines. Naudojant aukštos spartos PCIe 5.0 NVMe SSD, jei reikia, patikrinkite pagrindinės plokštės BIOS nustatymus ir SSD suderinamumą paleidimui.
