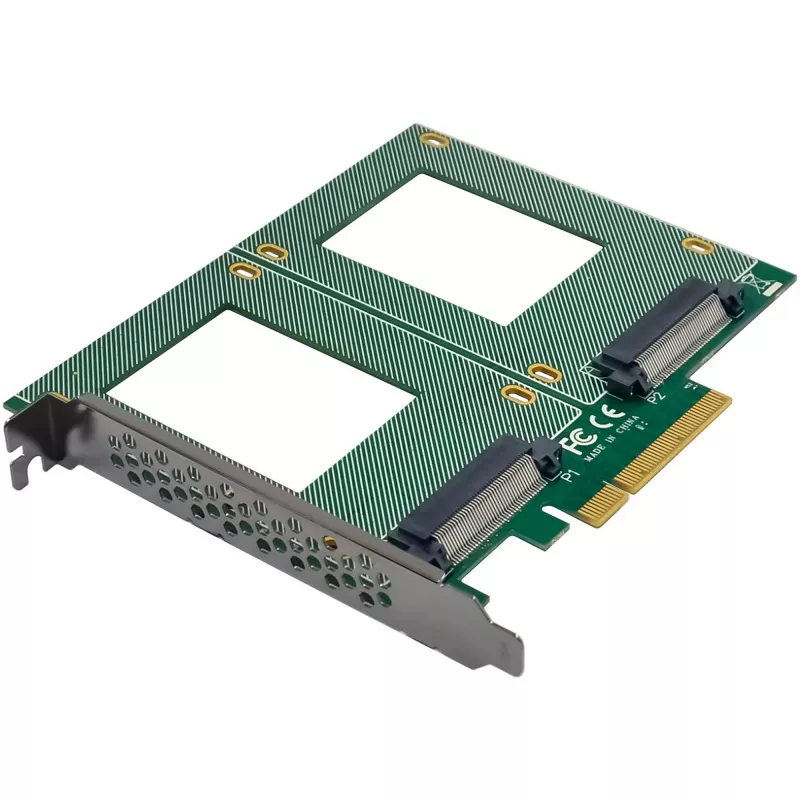

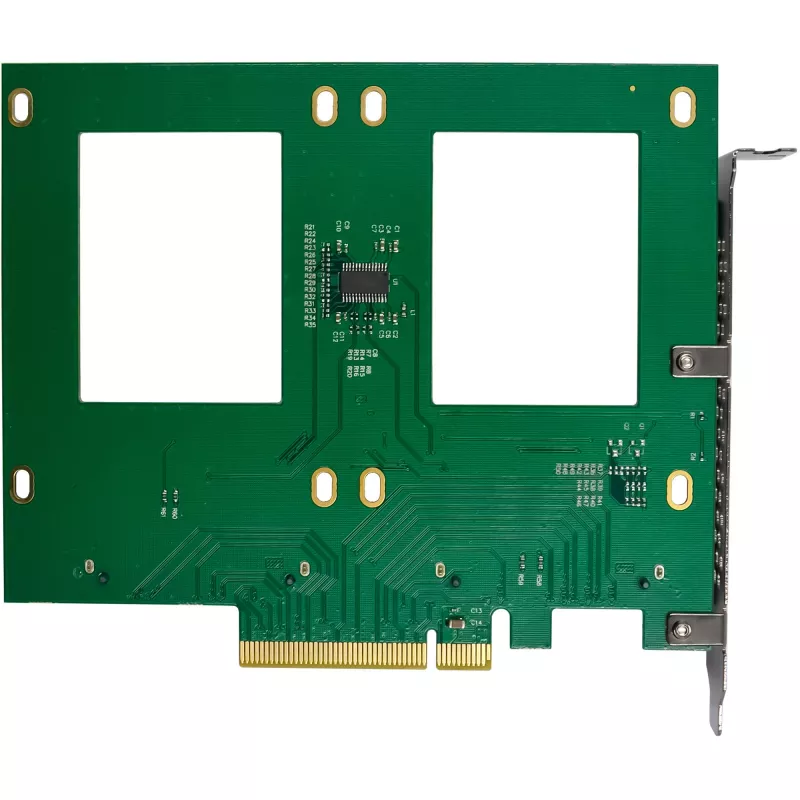

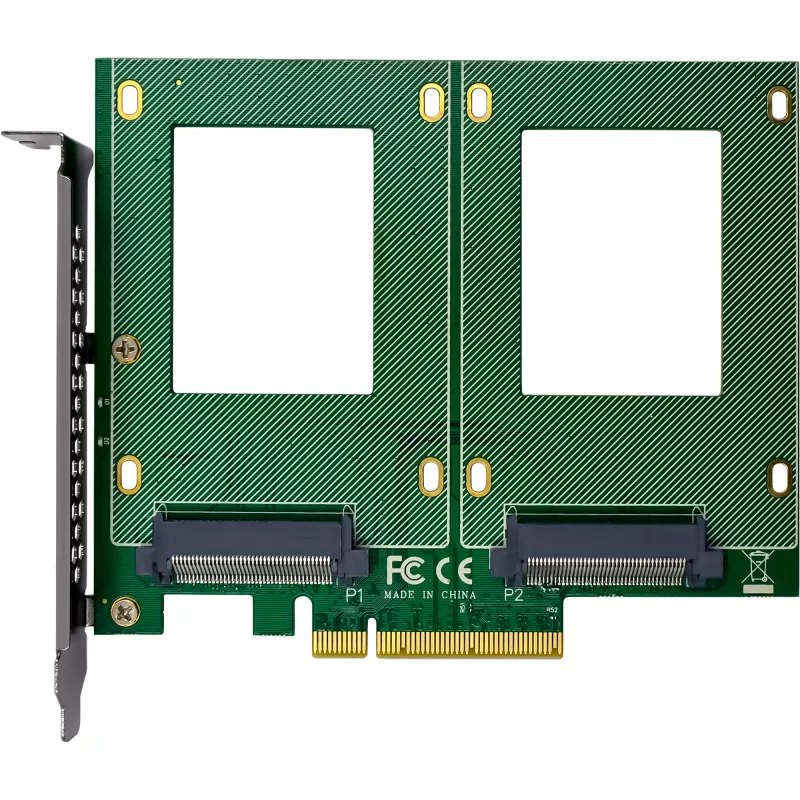

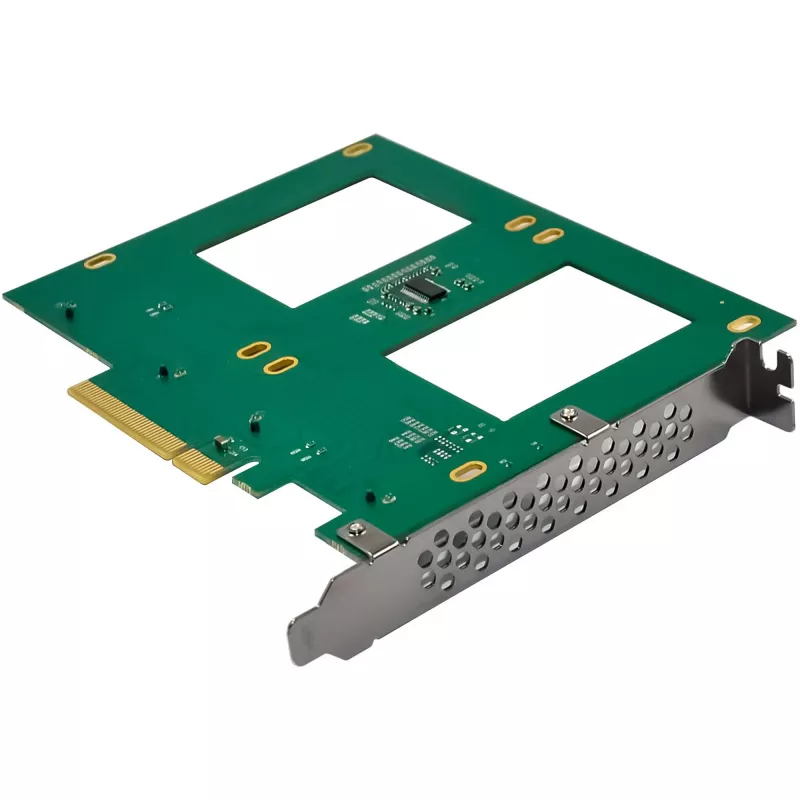

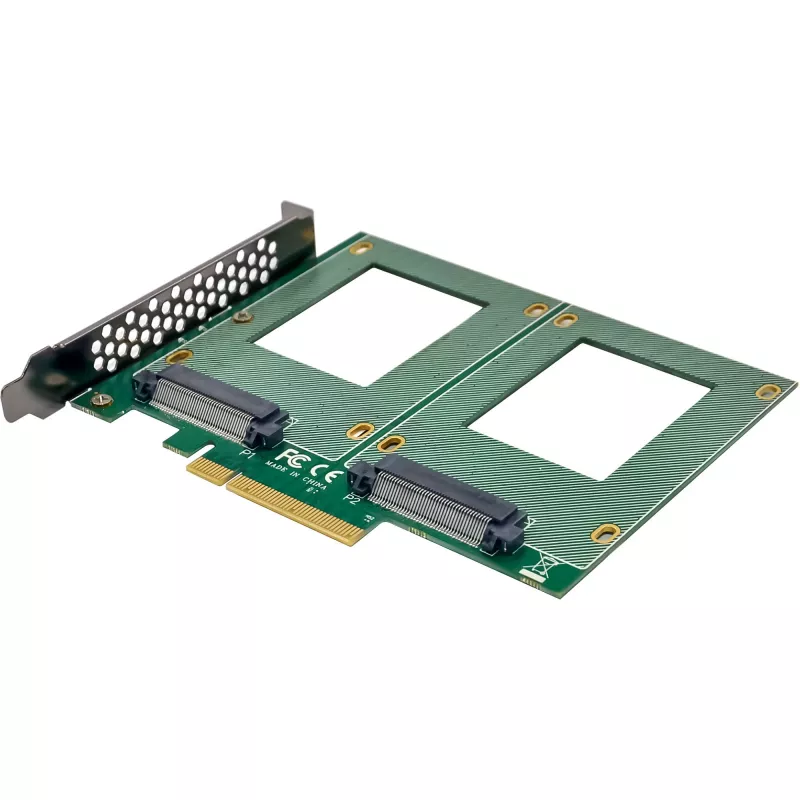

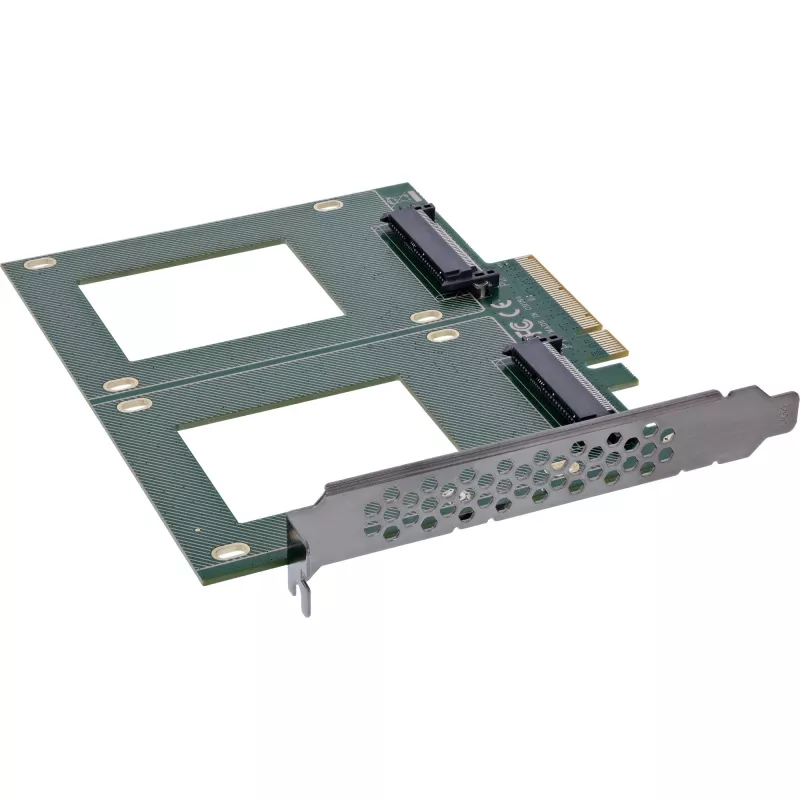

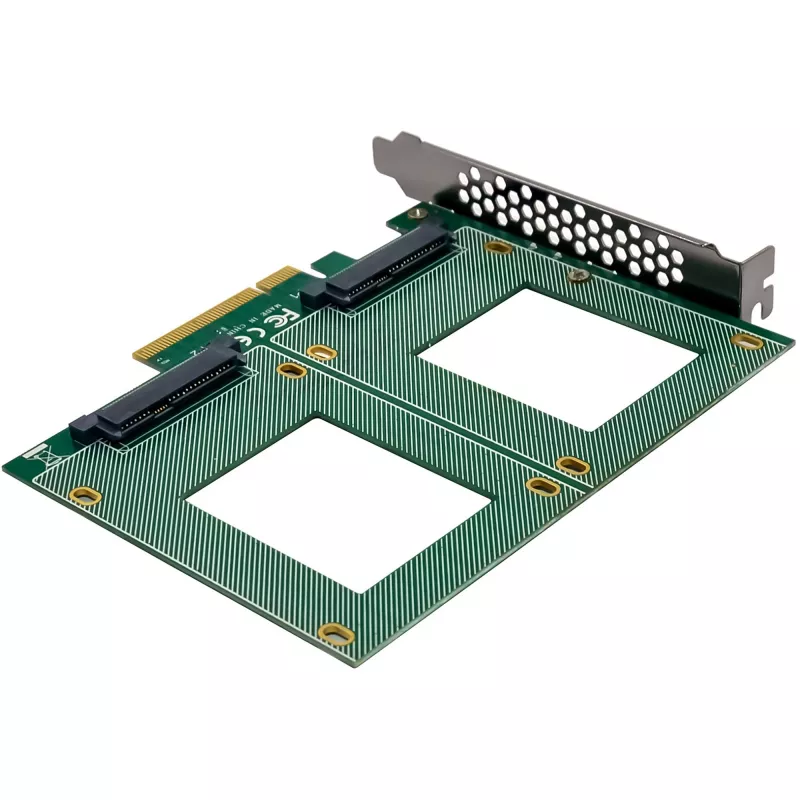

InLine 76660P vidinis U.2 adapteris PCIe vyriškas 4 Gbit/s 3.3 V

Palaiko du 2,5 colio NVMe SSD maksimaliam našumui ir lankstumui
PCIe 3.0 x8 jungtis su iki 64 Gb/s pralaidumu
Automatinis linijų aptikimas (bifurkacija) optimaliam sistemos integravimui
LED indikatoriai lengvai gedimų diagnostikai ir veikimo būsenos stebėjimui
Nereikia papildomų tvarkyklių – natūralus Windows ir Linux palaikymas

InLine® PCI Express plokštė praplečia jūsų sistemą dviem vidiniais U.2 NVMe SSD lizdais ir leidžia lygiagrečiai veikti dviems SSD su pilnu PCIe pralaidumu. Dėl automatinio linijų aptikimo konfigūracija atliekama optimaliai sistemai integruoti.
Su PCIe 3.0 x8 sąsaja plokštė siūlo maksimalų pralaidumą iki 64 Gb/s, o kiekvienas U.2 prievadas palaiko duomenų perdavimo spartą iki 4 GB/s. LED indikatoriai skaitymo ir rašymo veiklai leidžia lengvai stebėti veikimo būseną.
Pastaba apie matmenis:
Plokštės ilgis yra 143 mm, o plotis – 122 mm. Prašome patikrinti, ar jūsų korpusas turi pakankamai vietos montavimui ir ar užtikrintas tinkamas vėdinimas.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe 3.0 (8 GT/s) x8 linijos (siūlo iki 64 Gb/s pralaidumo)
Jungčių sąsajos: 2 x SFF-8639 jungtys (skirtos 2,5 colio NVMe SSD montavimui)
Lustų rinkinys: PI6C20400BLE
Suderinami U.2 įrenginiai: palaiko 2,5 colio NVMe SSD pagal SFF-8639 standartą
Duomenų perdavimo sparta: kiekvienas prievadas palaiko iki 4 GB/s perdavimo spartą
Matmenys: 143 mm x 122 mm (PCIe plokštė)

Veikimo sąlygos:

Veikimo temperatūra: -40 °C iki +85 °C

Funkcijos:

Automatinis linijų konfigūracijos aptikimas paleidimo metu
Integruoti LED indikatoriai (2x skaitymo/rašymo veiklos LED)
U.2 SSD maitinimą gauna tiesiogiai per PCIe magistralę (3,3 V)
Nereikia papildomų tvarkyklių

Sistemos reikalavimai:Aparatinė įranga:

Kompiuteris su vienu laisvu PCIe 3.0 x8 (arba x16) lizdu
Pagrindinė plokštė, palaikanti PCIe bifurkaciją

BIOS/UEFI nuostatos PCIe bifurkacijai:
Kad abu U.2 NVMe SSD veiktų vienu metu, naudojamas PCIe lizdas dažnai turi būti nustatytas į bifurkacijos veikseną BIOS/UEFI. Tai padalina turimas PCIe linijas į kelis kanalus (pvz., vieną x8 lizdą į du x4 kanalus).
Tikslus pavadinimas skiriasi priklausomai nuo pagrindinės plokštės gamintojo ir BIOS/UEFI versijos. Gali būti naudojami terminai, tokie kaip „PCIe Bifurcation“, „Lane Splitting“ arba „PCIe Slot Configuration“. Prašome pasiskaityti savo pagrindinės plokštės vadovą, kad rastumėte teisingą nuostatą, o tada patikrinkite, ar abu NVMe SSD yra atpažinti.
Operacinių sistemų palaikymas:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: natūralus palaikymas (Fedora, SUSE, Ubuntu, Red Hat)

Tiekimo apimtis:

1 x InLine® PCI Express plokštė, skirta 2x vidiniam U.2 NVMe SFF-8639
1 x rankinis atsuktuvas
8 x varžtai
1 x instrukcijų vadovas (vokiečių/anglų)
Veikimo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% be kondensacijos

InLine 76660P. Sąsaja: PCIe, Išvesties sąsaja: U.2, Sąsajos lytis: Vyriškas. Kilmės šalis: Taivanas. Duomenų perdavimo sparta (maks.): 4 Gbit/s, Pralaidumas: 64 Gbit/s. Maitinimo įtampa: 3.3 V. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Palaikomos serverio operacinės sistemos: Windows Server 2012 R2

Kaip naudoti

Įdiekite InLine PCIe plokštę į laisvą PCIe 3.0 x8 arba x16 lizdą suderinamoje pagrindinėje plokštėje. Pritvirtinkite plokštę ir prijunkite du 2,5 colio U.2 NVMe SSD prie SFF-8639 jungčių. Užtikrinkite, kad sistemos korpusas turėtų pakankamai vietos (143 mm × 122 mm) ir vėdinimą. Diskų maitinimas tiekiamas per PCIe lizdą; papildomų maitinimo kabelių nereikia. Paleiskite sistemą ir patikrinkite BIOS/UEFI, kad patvirtintumėte įrenginių atpažinimą.

Rekomendacijos

Norėdami vienu metu naudoti abu U.2 NVMe SSD, įjunkite PCIe bifurkaciją (linijų padalijimą) pagrindinės plokštės BIOS/UEFI, jei reikia. BIOS nuostata gali vadintis „PCIe Bifurcation“, „Lane Splitting“ arba „PCIe Slot Configuration“; tikslias instrukcijas rasite pagrindinės plokštės vadove. Sukonfigūravę bifurkaciją, patikrinkite, ar abu NVMe diskai yra aptikti operacinės sistemos.
