DeLOCK PCI Express x16 kortelė į 4 x vidinius SFF-8654 4i NVMe atšakoms

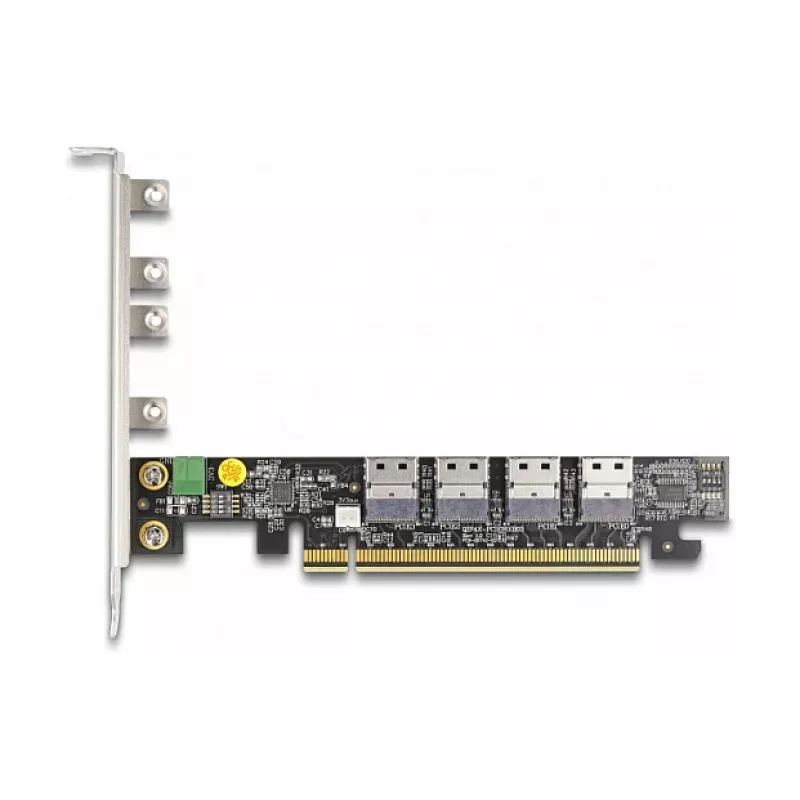

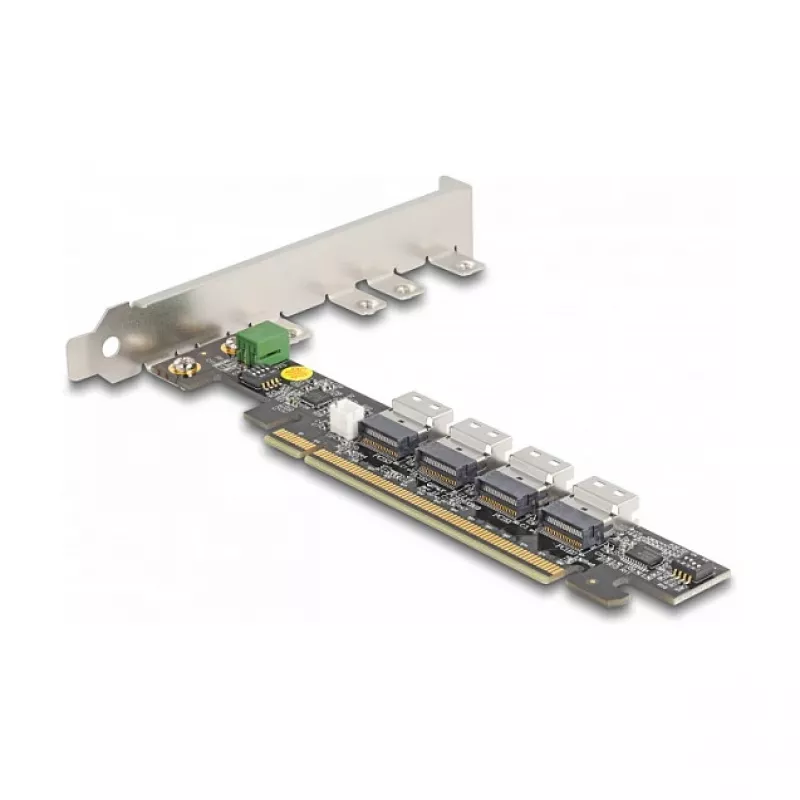

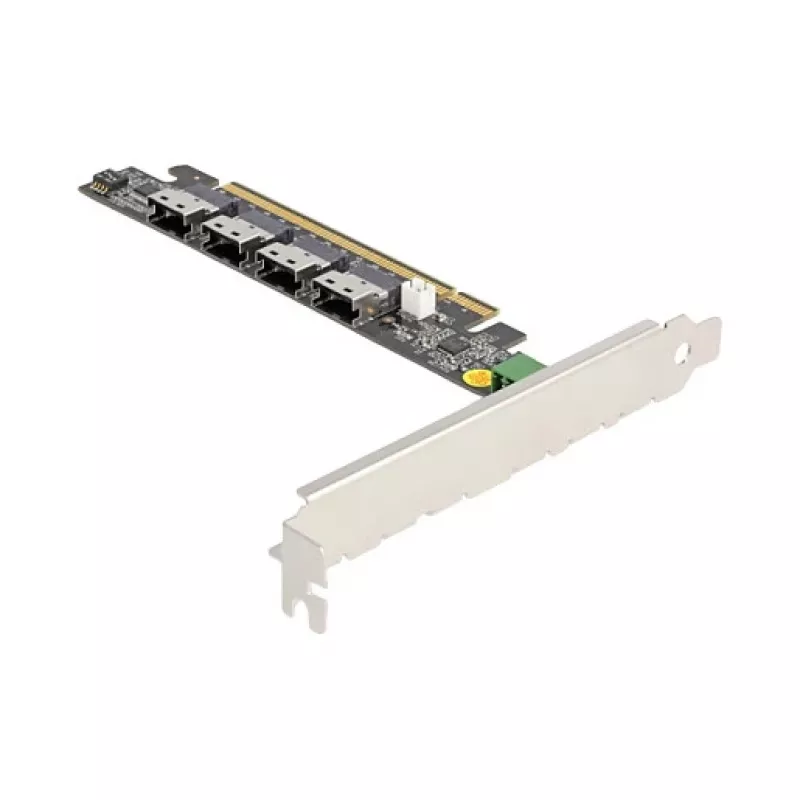

Ši Delock PCI Express x16 kortelė suteikia keturis vidinius SFF-8654 4i NVMe prievadus, leidžiančius jungti U.2 suderinamus SSD diskus pasirinktiniais kabeliais. Kortelė perduoda PCI Express signalus ir naudoja NVMe protokolą ryšiui su kompiuterine sistema. Reikalinga pagrindinė plokštė, palaikanti PCIe atšakojimą, kad būtų galima išskaidyti PCIe linijas ir įgalinti kelių prievadų naudojimą; be atšakojimo veikia tik pirmasis SFF-8654 prievadas.

Privalumai

Kortelė išplečia sistemos vidinį saugojimo jungiamumą, pridėdama keturias SFF-8654 sąsajas viename PCIe x16 lizde. Ji palaiko NVMe protokolą tiesioginei PCIe saugojimo prieigai ir išlaiko kompaktišką vidinę jungčių išdėstymą. Produktas yra vidinio naudojimo ir baltos spalvos, kuri dera prie daugelio sistemų vidaus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite kortelę į laisvą PCIe x16 lizdą pagrindinėje plokštėje, kuri palaiko PCIe atšakojimą. Prijunkite SFF-8654 į U.2 kabelius (parduodami atskirai) tarp kortelės vidinių prievadų ir suderinamų SSD diskų. Nustatykite pagrindinės plokštės BIOS/UEFI, kad įgalintumėte tinkamą atšakojimo režimą, jog PCIe linijos būtų paskirstytos per keturis prievadus. Įdiegus ir sukonfigūravus, NVMe diskai bus pasiekiami operacinei sistemai kaip PCIe saugojimo įrenginiai.

Rekomendacijos

Prieš diegdami įsitikinkite, kad jūsų pagrindinė plokštė palaiko PCIe atšakojimą, ir pasirinkite teisingą atšakojimo nuostatą (pvz., x16->4x4). Naudokite kokybiškus SFF-8654 į U.2 kabelius ir užtikrinkite tinkamą aušinimą keliems NVMe diskams, įdiegtiems sistemoje.
