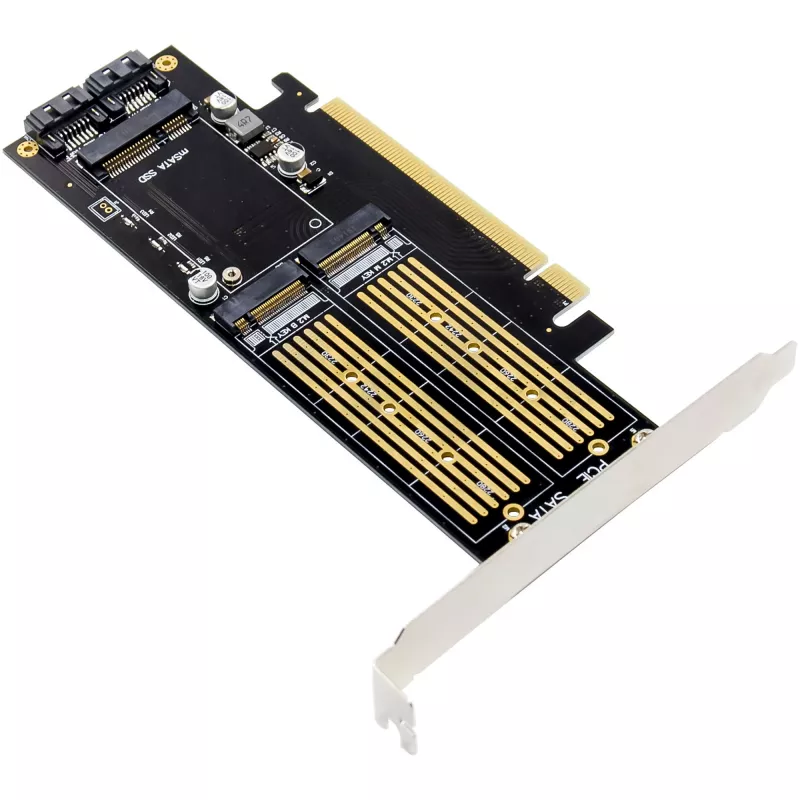

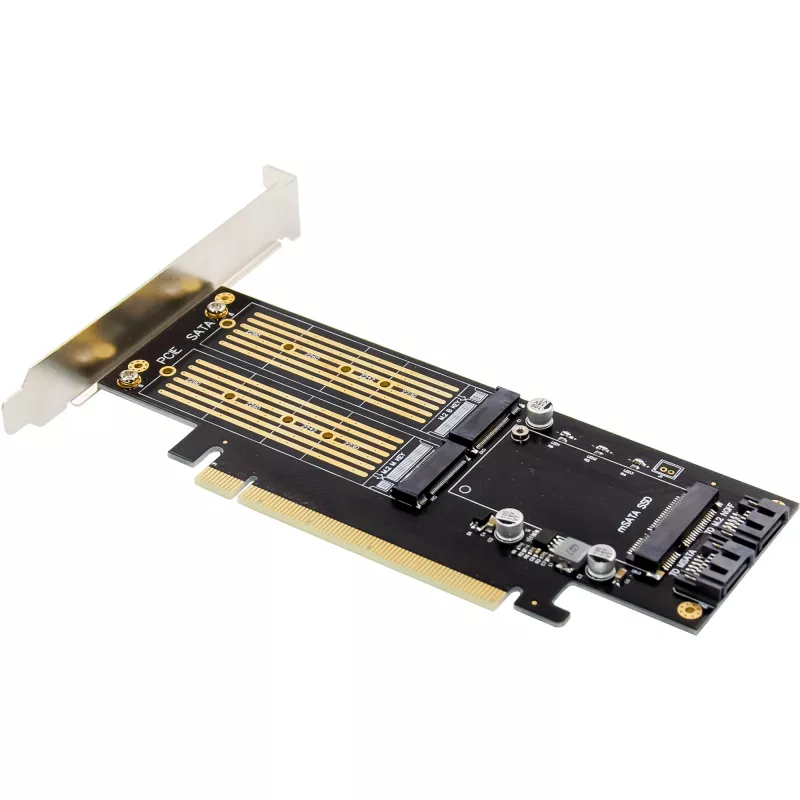

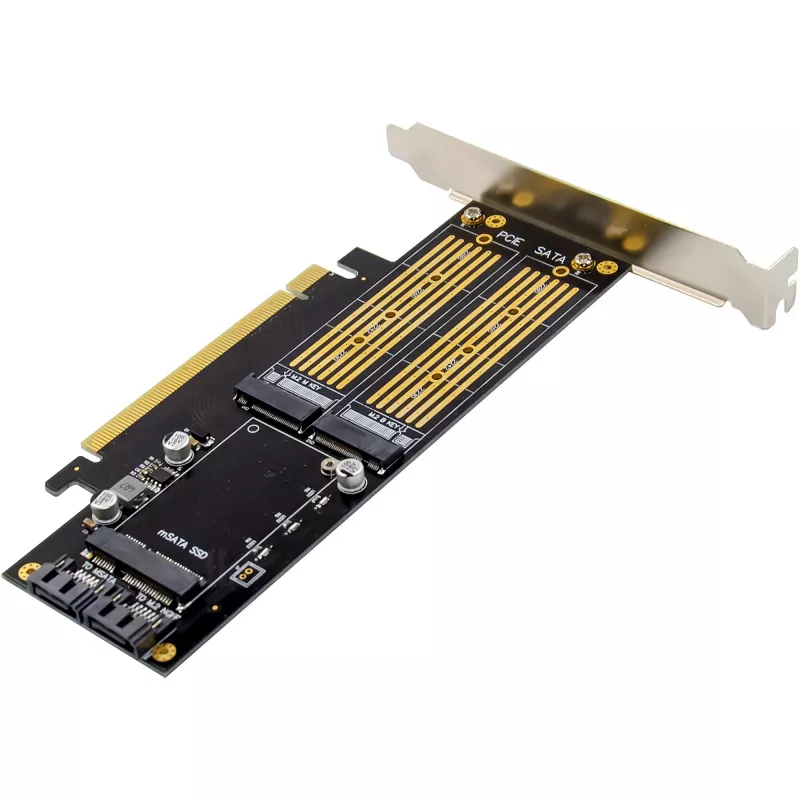

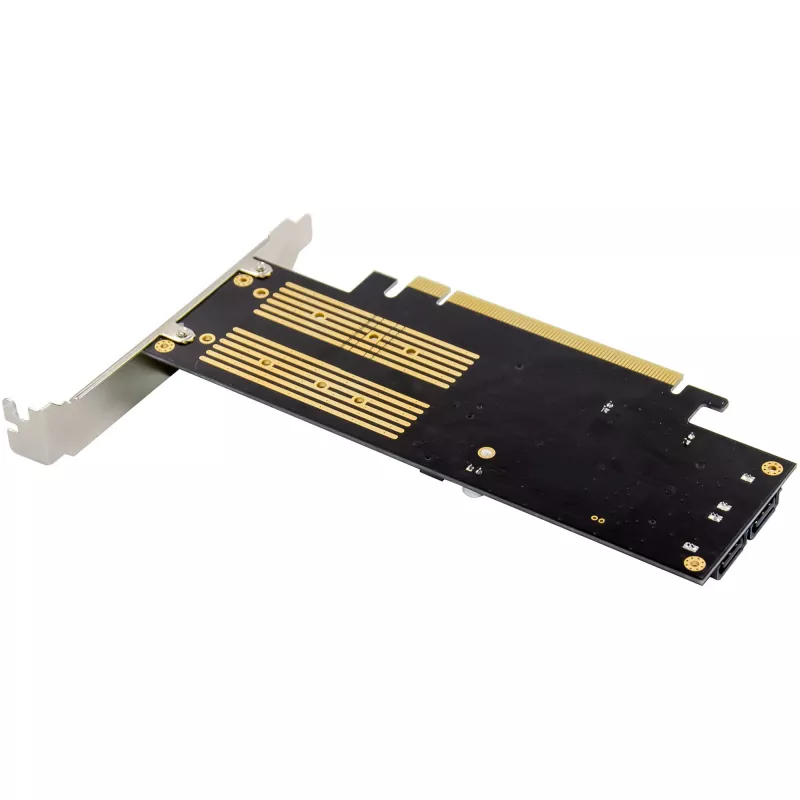

InLine 76660T sąsajos kortelės / adapteris Vidinis M.2, mSATA

Daugiafunkcinė PCIe kortelė, skirta išplėsti vidinę atmintį naudojant M.2 NVMe, M.2 SATA ir mSATA
PCIe 3.0 x16 sąsaja, užtikrinanti maksimalų suderinamumą ir greitį
M.2 Key B palaiko tiek SATA, tiek NVMe SSD SATA režimu (iki 6 Gb/s)
M.2 Key M palaiko NVMe SSD PCIe režimu iki 4 Gb/s
mSATA jungtis papildomai saugojimo vietai (reikalingas SATA kabelis)
Integruoti LED indikatoriai, rodantys visų sąsajų veikimo būseną

InLine® PCI Express kortelė leidžia vienu metu naudoti trijų skirtingų tipų SSD vienoje PCIe kortelėje. Su vienu M.2 NVMe Key M lizdu, vienu M.2 SATA/NVMe Key B lizdu ir vienu mSATA lizdu ji siūlo universalų saugojimo sprendimą sistemoms, kurioms reikia didelio našumo ir maksimalaus lankstumo.
M.2 Key B lizdas palaiko M.2 SATA SSD ir NVMe SSD SATA režimu, o M.2 Key M lizdas skirtas tik NVMe SSD PCIe režimu. mSATA lizdas prijungiamas prie pagrindinės plokštės SATA kabeliu ir taip suteikia papildomos saugojimo vietos.
NVMe SSD maitinamas tiesiogiai per PCIe magistralę (3,3 V), o M.2 SATA ir mSATA SSD prijungiami prie pagrindinės plokštės per atskiras SATA jungtis. LED indikatoriai visoms sąsajoms palengvina veiklos stebėjimą.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe 3.0 x16 (naudoja vieną PCIe x16 lizdą; itin greitos PCIe v3.0 linijos, leidžiančios veikti NVMe ir SATA)
Jungtis – sąsajos:
1 x M.2 lizdas (Key B) – NVMe (SATA režimu) ir M.2 SATA SSD
1 x M.2 lizdas (Key M) – NVMe SSD PCIe režimu
1 x mSATA lizdas – mSATA moduliams
2 x SATA 6 Gb/s 7 kontaktų jungtys – mSATA ir M.2 SATA modulių prijungimui prie pagrindinės plokštės

Matmenys: 169 mm x 68 mm (PCIe plokštė)
Suderinami moduliai:

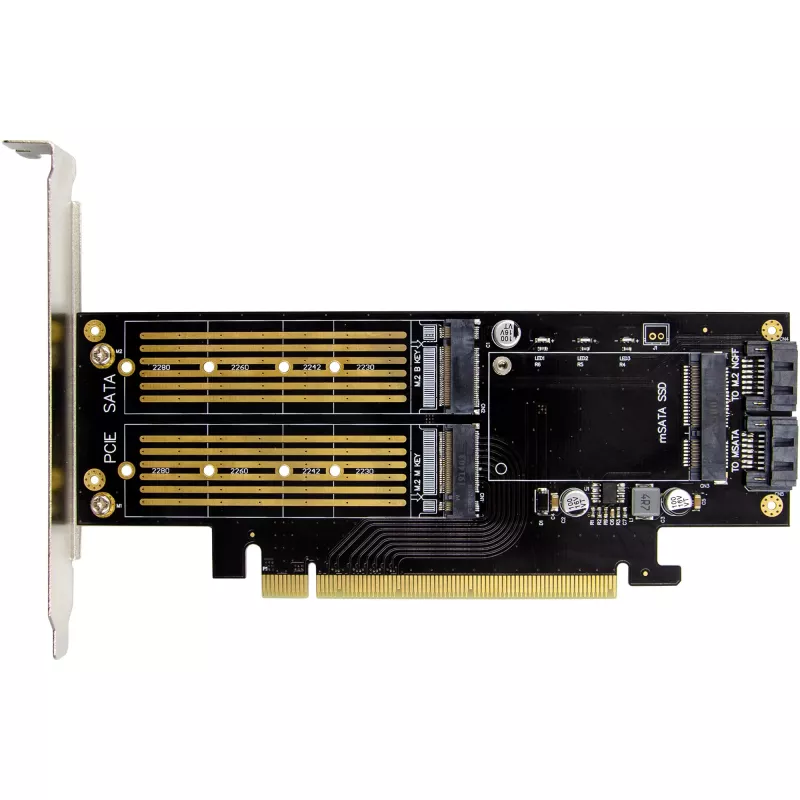

M.2 SSD (Key B, Key M arba B+M), dydžiai 2230, 2242, 2260, 2280
mSATA SSD (pusės arba pilno dydžio)

Duomenų perdavimo sparta:
M.2 NVMe (Key M ir Key B+M): iki 4 Gb/s
M.2 SATA (Key B) ir mSATA: iki 6 Gb/s (per SATA)

Darbo sąlygos:

Darbo temperatūra: -40 °C iki +85 °C

Funkcijos:

Automatinis linijų konfigūracijos aptikimas paleidimo metu
Integruoti LED indikatoriai (3x būsenos rodmuo kiekvienai sąsajai)
NVMe SSD (Key M) gauna maitinimą tiesiogiai per PCIe magistralę (3,3 V)
M.2 SATA ir mSATA moduliams reikalingas SATA duomenų ryšys su pagrindine plokšte
Papildomų tvarkyklių nereikia

Sistemos reikalavimai: Techninė įranga:

Kompiuteris su vienu laisvu PCIe 3.0 x16 lizdu
Pagrindinė plokštė, palaikanti PCIe NVMe ir SATA

Palaikomos operacinės sistemos:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: nuo branduolio 2.6.30

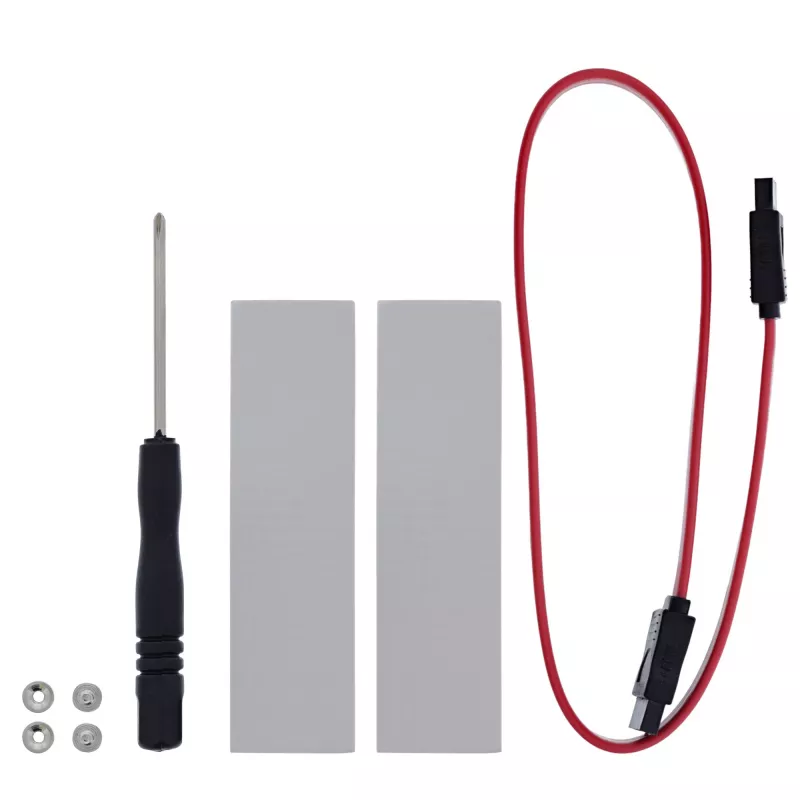

Pristatymo komplektacija:

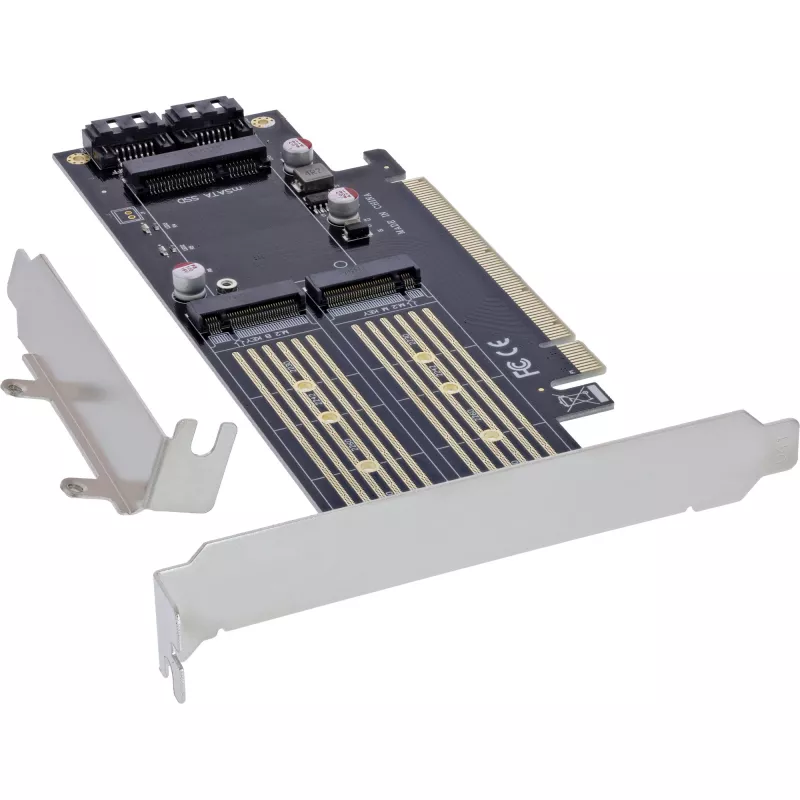

1 x InLine® PCI Express kortelė x16 į 2x M.2, 1x mSATA
1 x žemo profilio lizdo laikiklis
1 x SATA kabelis
1 x rankinis atsuktuvas
4 x varžtai
2 x šilumos perdavimo pagalvėlės
1 x instrukcijų vadovas (vokiečių / anglų k.)
Darbo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% nesikondensuojanti

InLine 76660T. Pagrindinė sąsaja: PCIe, Išvesties sąsaja: M.2, mSATA, Pagrindinės sąsajos lytis: Vyriška. Kilmės šalis: Taivanas. Maitinimo įvesties įtampa: 3,3 V. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 8, Windows 8.1, Palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Palaikomos serverių operacinės sistemos: Windows Server 2012 R2. Plotis: 169 mm, Gylis: 68 mm

Kaip naudoti

Įdėkite kortelę į laisvą PCIe 3.0 x16 lizdą pagrindinėje plokštėje. Įstatykite suderinamus M.2 arba mSATA modulius į atitinkamus lizdus ir pritvirtinkite varžtais bei šiluminėmis pagalvėlėmis (jei yra). Prijunkite pridėtą SATA kabelį nuo kortelės SATA jungties (-čių) prie pagrindinės plokštės, skirtą M.2 SATA ir mSATA moduliams. Surinkę paleiskite sistemą; kortelė automatiškai aptinka linijų konfigūraciją, o integruoti LED indikatoriai rodo sąsajų būseną. Palaikomoms operacinėms sistemoms papildomų tvarkyklių diegti nereikia.

Rekomendacijos

Įsitikinkite, kad pagrindinės plokštės BIOS palaiko NVMe ir SATA per PCIe, ir patikrinkite, ar yra fizinės vietos kortelei ir kabeliams. Jei montuojate mažos formos korpuse, naudokite pridėtą žemo profilio laikiklį. Optimaliam šiluminiam elgesiui, kur reikia, naudokite pridėtas šilumos perdavimo pagalvėles ir užtikrinkite tinkamą oro srautą aplink įdiegtus SSD.
