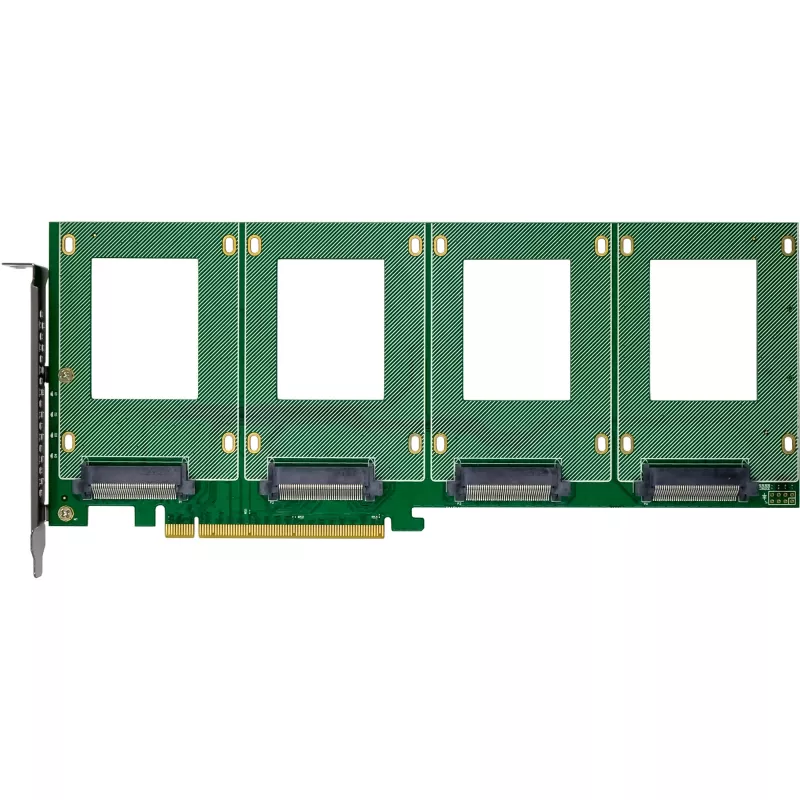

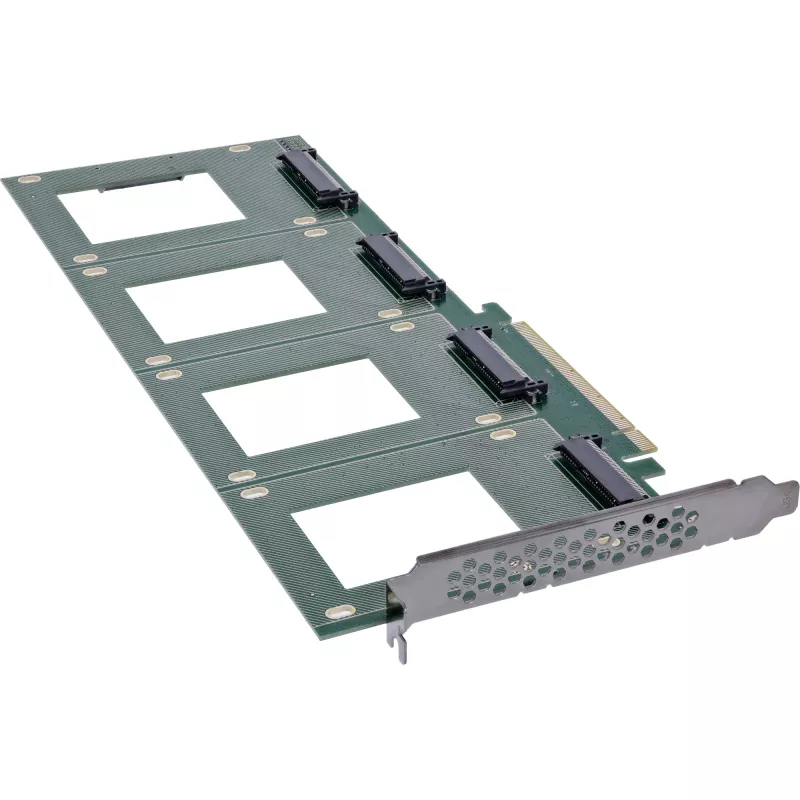

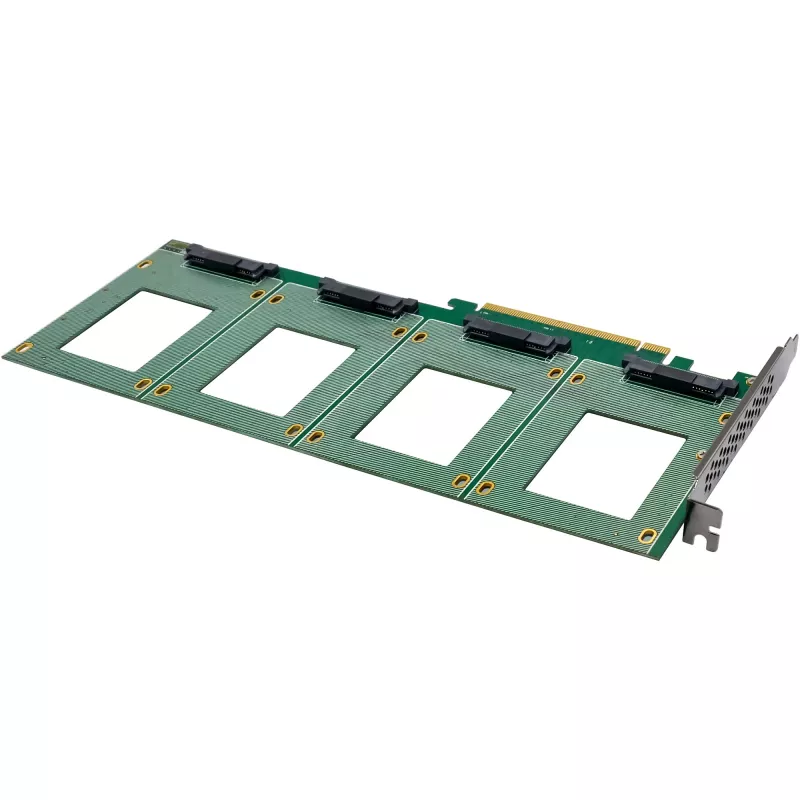

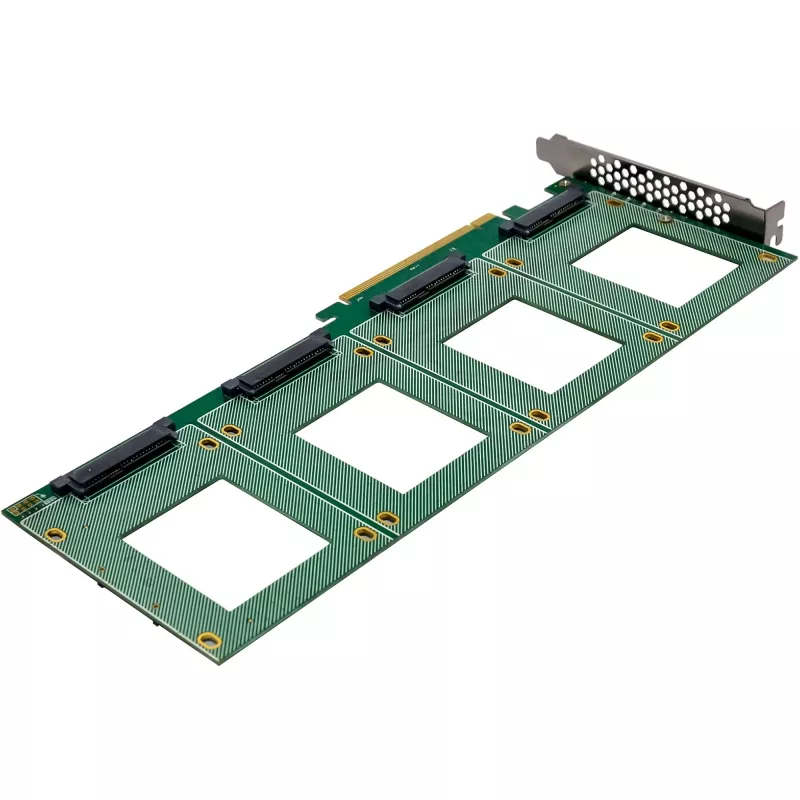

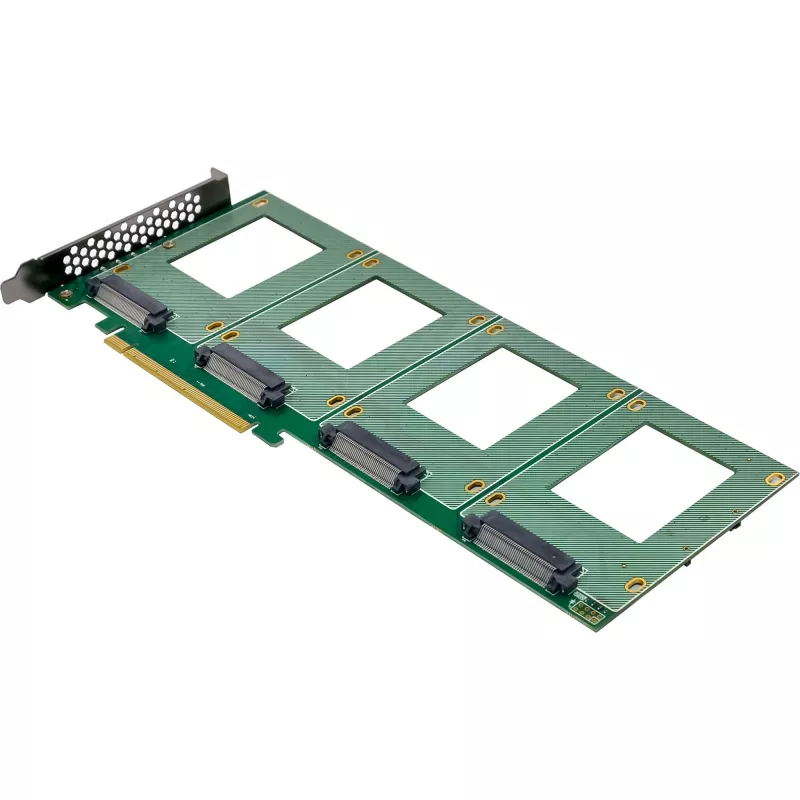

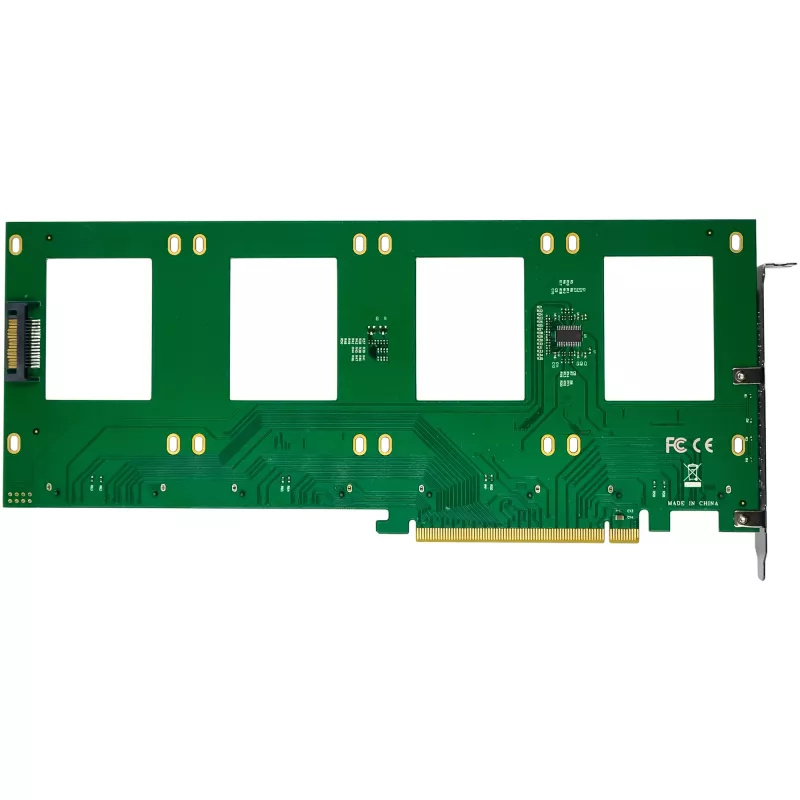

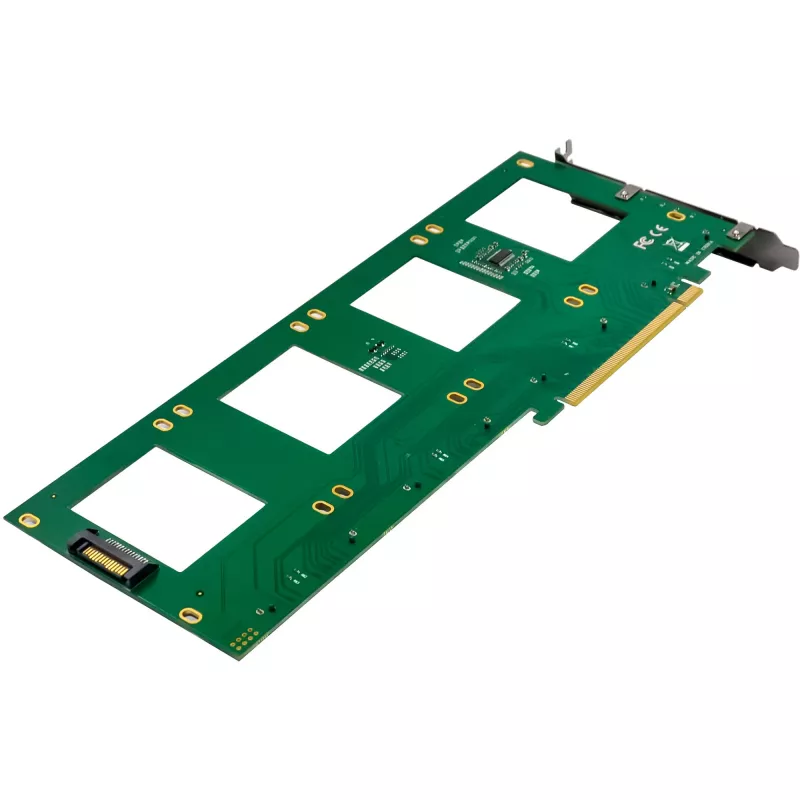

InLine 76660R vidinė U.2 sąsajos plokštė PCIe lizdui, kištukinė jungtis, 4 Gbit/s

Palaiko keturis 2,5 colio NVMe SSD diskus, užtikrina maksimalų našumą ir lankstumą
PCIe 3.0 x16 jungtis, iki 128 Gb/s pralaidumas
Automatinis linijų aptikimas (bifurkacija) optimaliam sistemos integravimui
LED indikatoriai paprastai gedimų diagnostikai ir darbo būsenos stebėjimui
Papildomų tvarkyklių nereikia – vietinis Windows ir Linux palaikymas

InLine® PCI Express plokštė praplečia jūsų sistemą keturiais vidiniais U.2 NVMe SSD lizdais ir leidžia lygiagrečiai naudoti keturis SSD diskus visu PCIe pralaidumu. Dėl automatinio linijų aptikimo konfigūracija atliekama optimaliam sistemos integravimui.
Su PCIe 3.0 x16 sąsaja plokštė siūlo maksimalų iki 128 Gb/s pralaidumą, o kiekvienas U.2 prievadas palaiko iki 4 GB/s duomenų perdavimo spartą. Skaitymo ir rašymo veiklos LED indikatoriai leidžia lengvai stebėti darbo būseną.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe 3.0 (8 GT/s) x16 linijų (siūlo iki 128 Gb/s pralaidumą)
Jungčių sąsajos: 4 x SFF-8639 jungtys (skirtos 2,5 colio NVMe SSD diskams montuoti)
Lustų rinkinys: PI6C20400BLE
Suderinami U.2 įrenginiai: palaiko 2,5 colio NVMe SSD pagal SFF-8639 standartą
Duomenų perdavimo sparta: kiekvienas prievadas palaiko iki 4 GB/s perdavimo spartą
Matmenys: 288 mm x 122 mm (PCIe plokštė)

Darbo sąlygos:

Darbo temperatūra: -40 °C iki +85 °C

Funkcijos:

Automatinis linijų konfigūracijos aptikimas paleidžiant kompiuterį
Integruoti LED indikatoriai (2x skaitymo/rašymo veiklos šviesos diodai)
U.2 SSD diskai maitinimą gauna tiesiogiai per PCIe magistralę (3,3 V)
Papildomų tvarkyklių nereikia

Sistemos reikalavimai:Aparatinė įranga:

Kompiuteris su vienu laisvu PCIe 3.0 x16 (arba x16 lizdu)
Pagrindinė plokštė, palaikanti PCIe bifurkaciją

BIOS/UEFI nustatymai PCIe bifurkacijai:
Kad abu U.2 NVMe SSD diskai veiktų vienu metu, naudojamą PCIe lizdą dažnai reikia nustatyti bifurkacijos režimu BIOS/UEFI. Tai padalina prieinamas PCIe linijas į kelis kanalus (pvz., vieną x16 lizdą į keturis x4 kanalus).
Tikslus pavadinimas skiriasi priklausomai nuo pagrindinės plokštės gamintojo ir BIOS/UEFI versijos. Gali būti naudojami terminai, tokie kaip "PCIe Bifurcation", "Lane Splitting" arba "PCIe Slot Configuration". Prašome pasiskaityti pagrindinės plokštės instrukciją, kad teisingai nustatytumėte, ir tada patikrinti, ar visi NVMe SSD diskai yra atpažįstami.
Operacinių sistemų palaikymas:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Vietinis palaikymas (Fedora, SUSE, Ubuntu, Red Hat)

Pristatymo apimtis:

1 x InLine® PCI Express plokštė su 4 vidinėmis U.2 NVMe SFF-8639 jungtimis
1 x rankinis atsuktuvas
8 x varžtai
1 x instrukcija (vokiečių/anglų k.)
Darbo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% be kondensacijos

InLine 76660R. Sąsaja: PCIe, Išvesties sąsaja: U.2, Sąsajos lytis: Kištukinė. Kilmės šalis: Taivanas. Lustų rinkinys: PI6C20400BLE, Duomenų perdavimo sparta (maks.): 4 Gbit/s, Pralaidumas: 128 Gbit/s. Maitinimo įėjimo įtampa: 3,3 V. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Palaikomos serverių operacinės sistemos: Windows Server 2012 R2

Kaip naudoti

Įdėkite plokštę į laisvą PCIe 3.0 x16 lizdą suderinamoje pagrindinėje plokštėje ir pritvirtinkite pateiktais varžtais. Įkiškite iki keturių SFF-8639 (U.2) NVMe SSD diskų į jungtis. Užtikrinkite, kad sistemos BIOS/UEFI būtų sukonfigūruota PCIe bifurkacijai (pavyzdžiui, x16 -> x4/x4/x4/x4), jei norite, kad visi diskai būtų atpažįstami ir naudojami vienu metu. Diskai maitinimą gauna per PCIe magistralę; papildomų maitinimo kabelių ar tvarkyklių nereikia palaikomoms operacinėms sistemoms.

Rekomendacijos

Patikrinkite pagrindinės plokštės instrukciją, kad rastumėte tikslų BIOS/UEFI nustatymo pavadinimą (pvz., „PCIe Bifurcation“, „Lane Splitting“ ar „PCIe Slot Configuration“) ir įsitikinkite, kad plokštė palaiko bifurkaciją. Patikrinkite OS suderinamumą (Windows 11/10/8/7, Windows Server 2012 R2 ar palaikomos Linux distribucijos) ir išbandykite diskų atpažinimą pakeitę BIOS nustatymus.
