Vidinė M.2 adapterio plokštė InLine 76660S PCIe 1 Gbit/s 3.3 V

Palaiko NVMe SSD (M.2 Key M) kompaktiškiems didelio našumo saugojimo sprendimams
PCIe 3.0 x1 sąsaja su iki 1 Gb/s efektyviu pralaidumu
Automatinis linijų aptikimas paleidžiant lengvai sisteminei integracijai
LED indikatorius rodantis skaitymo ir rašymo veiklą
Papildomų tvarkyklių nereikia – vietinis Windows ir Linux palaikymas

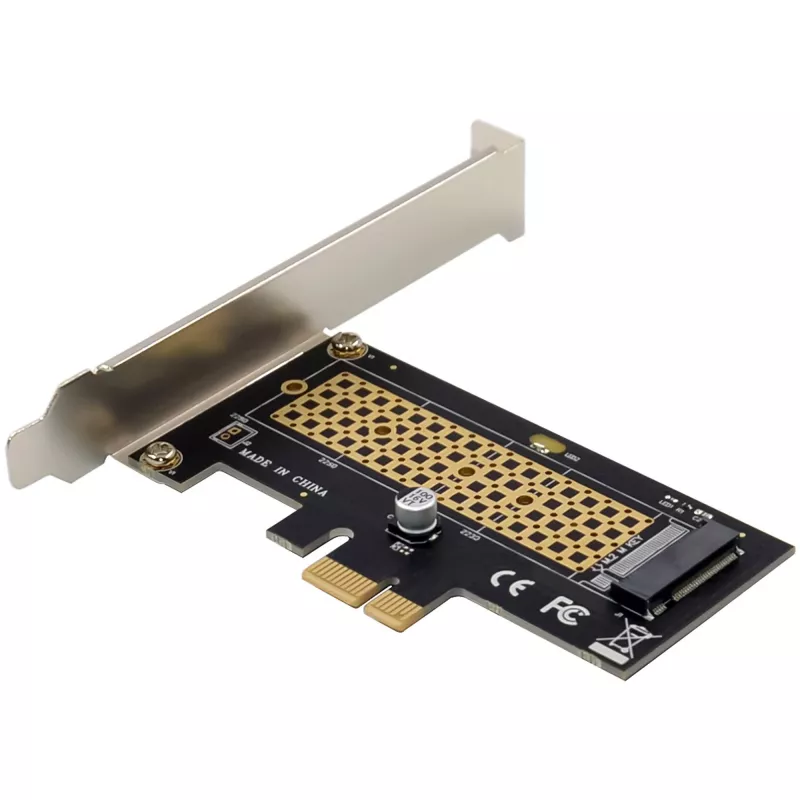

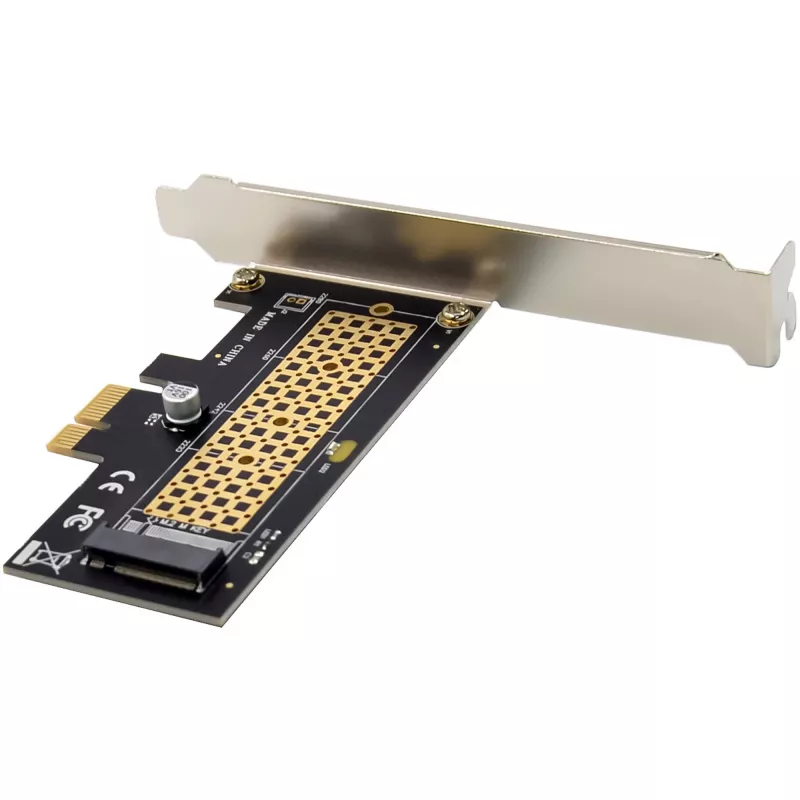

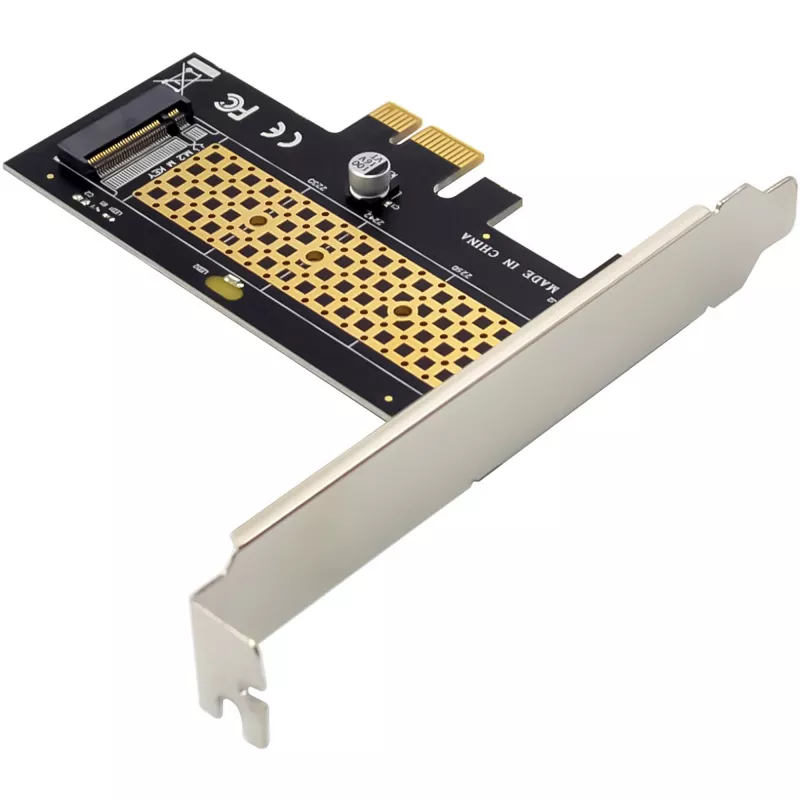

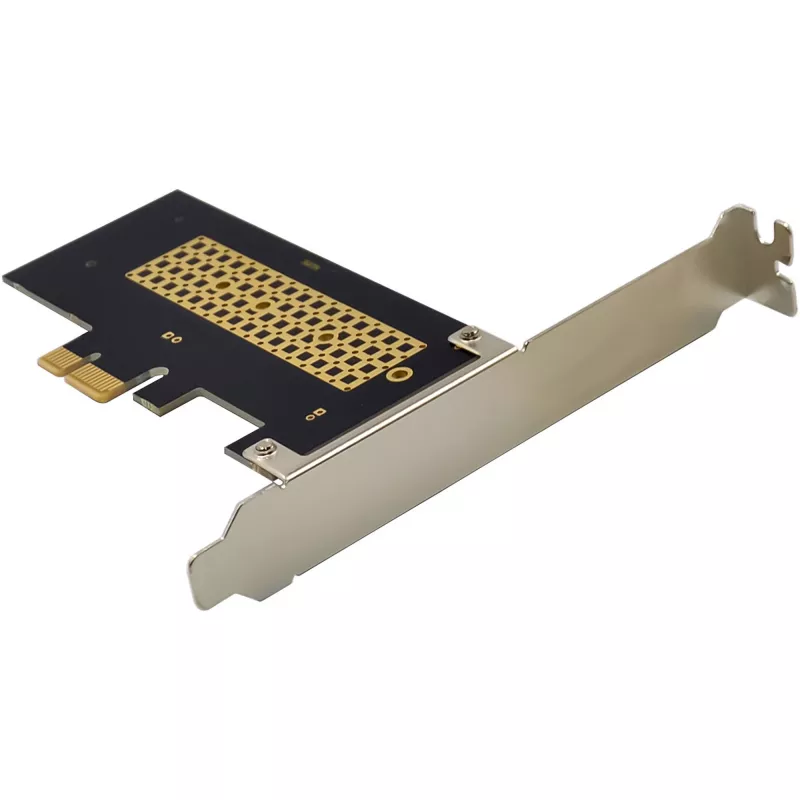

InLine® PCI Express plokštė praplečia jūsų sistemą vidine NVMe M.2 jungtimi, kuri leidžia prijungti M.2 SSD (Key M). Dėl PCIe 3.0 x1 sąsajos su iki 1 Gb/s perdavimo sparta, plokštė idealiai tinka sistemoms, kurioms reikia papildomos greitos saugyklos vietos.
Automatinis linijų aptikimas paleidžiant užtikrina optimalią integraciją į sistemą. M.2 SSD maitinamas tiesiogiai per PCIe magistralę (3.3 V), o LED indikatorius suteikia informaciją apie esamą veikimo ir aktyvumo būseną.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe 3.0 x1 (veikia x1, x4, x8 ir x16 lizduose)
Jungtys – sąsajos:

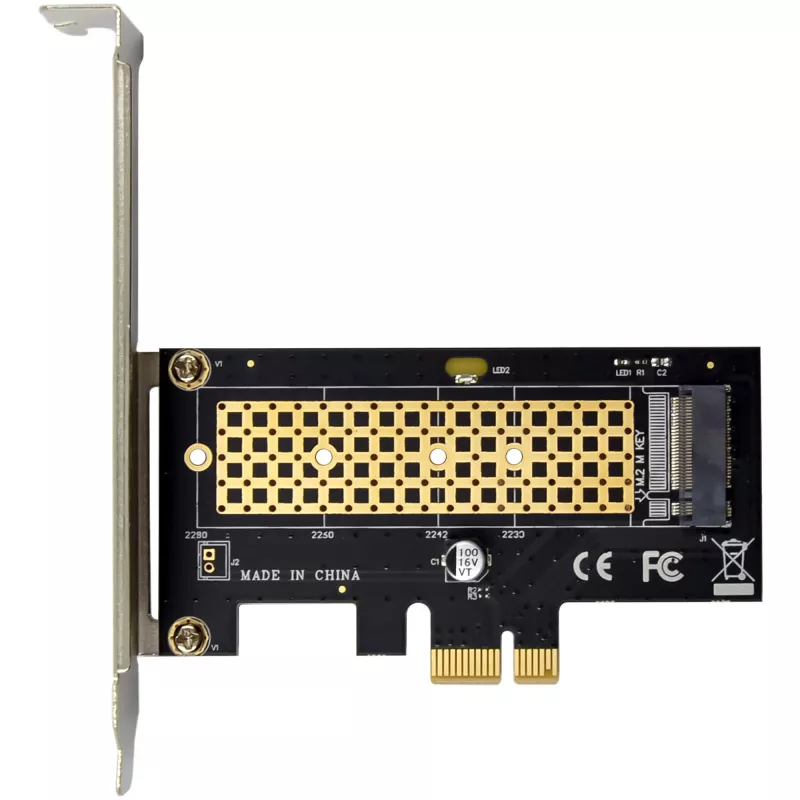

- 1 x M.2 lizdas (Key M) NVMe SSD diskams
- Palaikomi modulių dydžiai: 2230, 2242, 2260, 2280
Matmenys: 95 mm x 52 mm (PCIe plokštė)
Duomenų perdavimo sparta: maks. apie 1 Gb/s

Veikimo sąlygos:

Darbo temperatūra: -40 °C iki +85 °C

Savybės:

Automatinis linijų konfigūracijos aptikimas paleidžiant
Integruotas LED indikatorius (1x skaitymo/rašymo veiklos LED)
M.2 NVMe SSD gauna maitinimą tiesiogiai iš PCIe magistralės (3.3 V)
Papildomų tvarkyklių nereikia

Sistemos reikalavimai:
Aparatinė įranga:

Kompiuteris su vienu laisvu PCIe lizdu (x1, x4, x8 arba x16)
Pagrindinė plokštė, palaikanti PCIe 3.0 arba aukštesnę versiją

Operacinių sistemų palaikymas:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: vietinis palaikymas (Fedora, SUSE, Ubuntu, Raudona Hat)

Pristatymo apimtis:

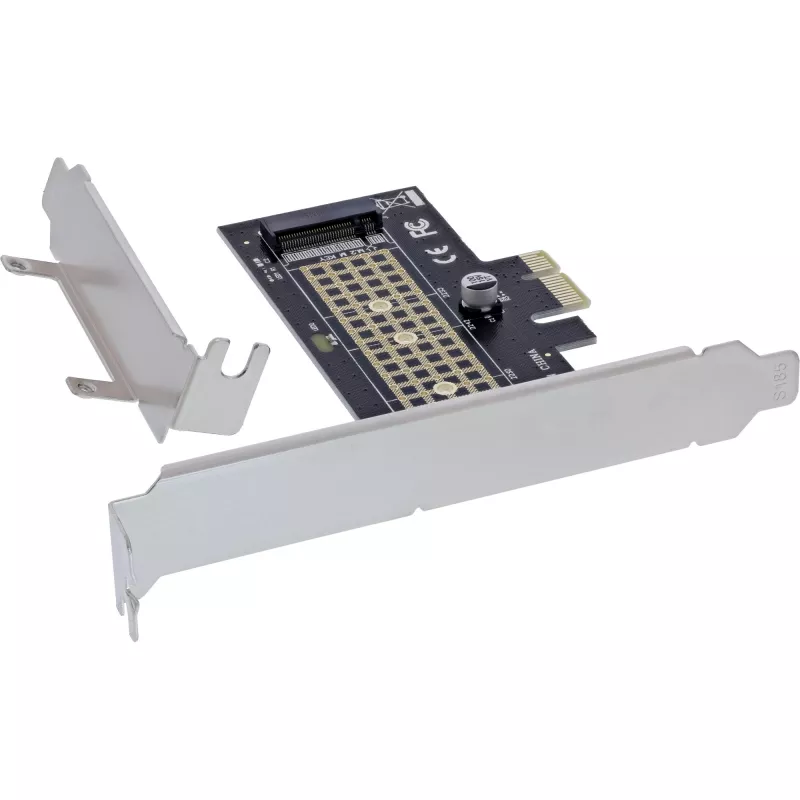

1 x InLine® PCI Express plokštė į 1x vidinę NVMe M.2
1 x žemo profilio lizdo laikiklis
1 x rankinis atsuktuvas
2 x varžtai
1 x šilumos laidumo tarpinė
1 x instrukcijos vadovas (vokiečių/anglų)
Darbo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% be kondensacijos

InLine 76660S. Sąsaja: PCIe, Išvesties sąsaja: M.2, Sąsajos lytis: Vyriška. Kilmės šalis: Taivanas. Duomenų perdavimo sparta (maks.): 1 Gbit/s. Maitinimo įtampa: 3.3 V. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 8, Windows 8.1, Palaikomos serverių operacinės sistemos: Windows Server 2012 R2

Kaip naudoti

Išjunkite kompiuterį ir atjunkite nuo maitinimo tinklo. Įdiekite adapterį į laisvą PCIe lizdą (x1, x4, x8 arba x16) pagrindinėje plokštėje. Įdėkite suderinamą NVMe M.2 SSD (Key M) į M.2 lizdą ir pritvirtinkite pridėtu varžtu bei šilumos laidumo tarpine, jei reikia. Pakeiskite lizdo laikiklį (standartinį arba žemo profilio pagal poreikį), vėl prijunkite maitinimą ir paleiskite sistemą. Adapteris automatiškai aptiks linijų konfigūraciją, o operacinė sistema (Windows 11/10/8/8.1/Server 2012 R2 arba palaikomi Linux platinamieji paketai) turėtų atpažinti NVMe diską be papildomų tvarkyklių. Integruotas LED rodo skaitymo/rašymo veiklą naudojant diską.

Rekomendacijos

Įsitikinkite, kad pagrindinė plokštė palaiko PCIe 3.0 arba aukštesnę versiją optimaliam pralaidumui. Naudokite palaikomus M.2 modulių dydžius (2230–2280) ir dirbkite su SSD bei adapteriu laikydamiesi ESD atsargumo priemonių. Patikrinkite BIOS/UEFI nustatymus, jei diskas neaptinkamas, ir išsamiai diegimo informacijai žr. pridėtą vadovą.
