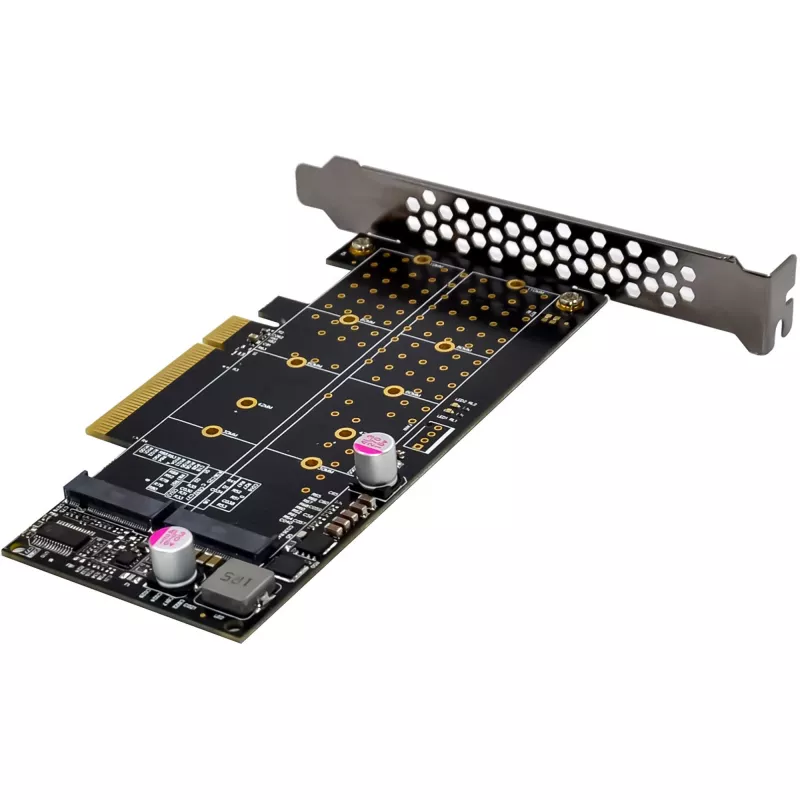

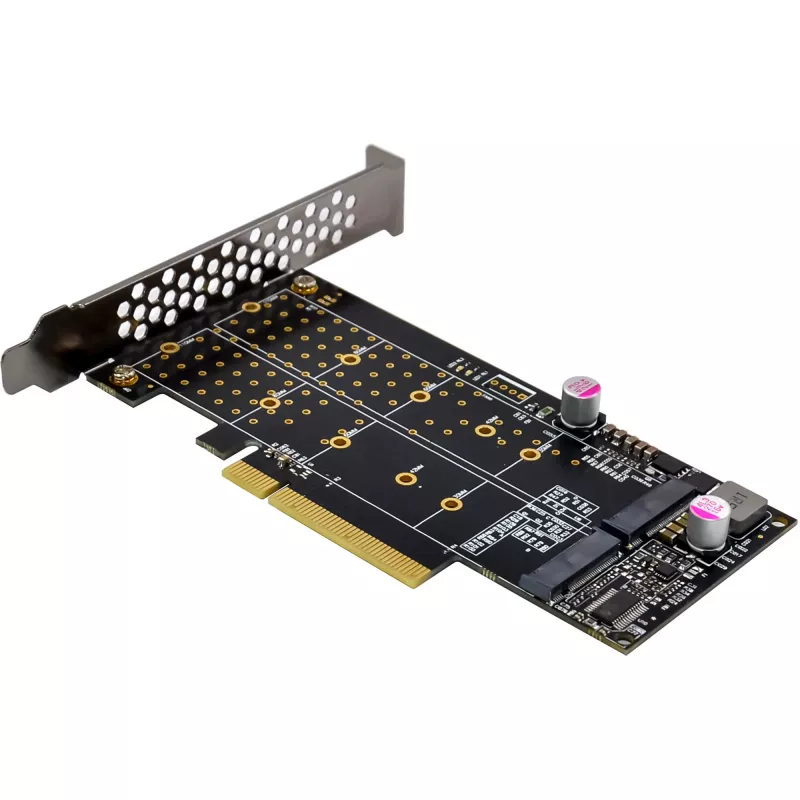

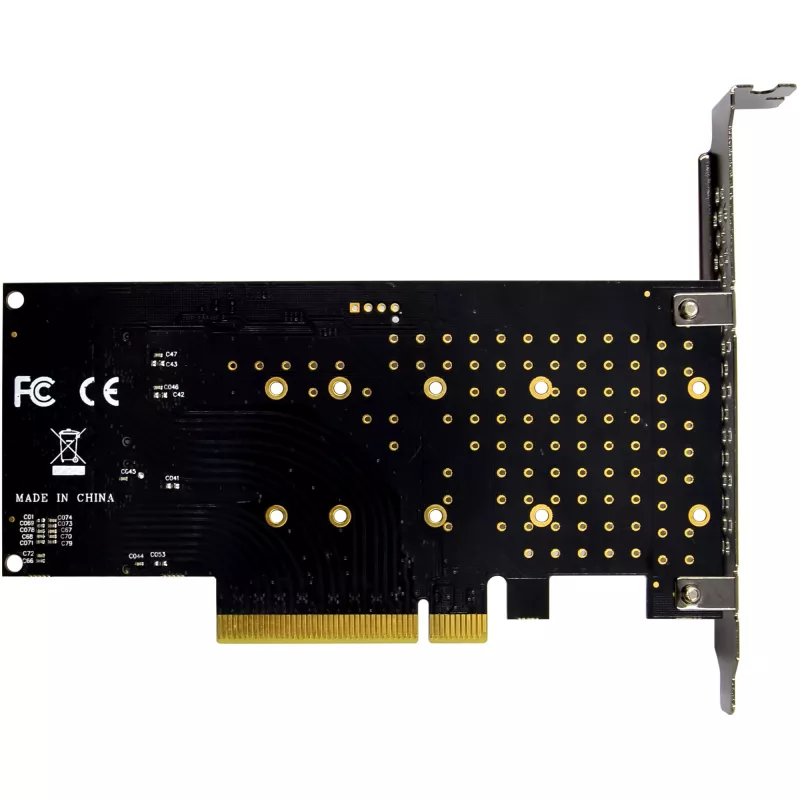

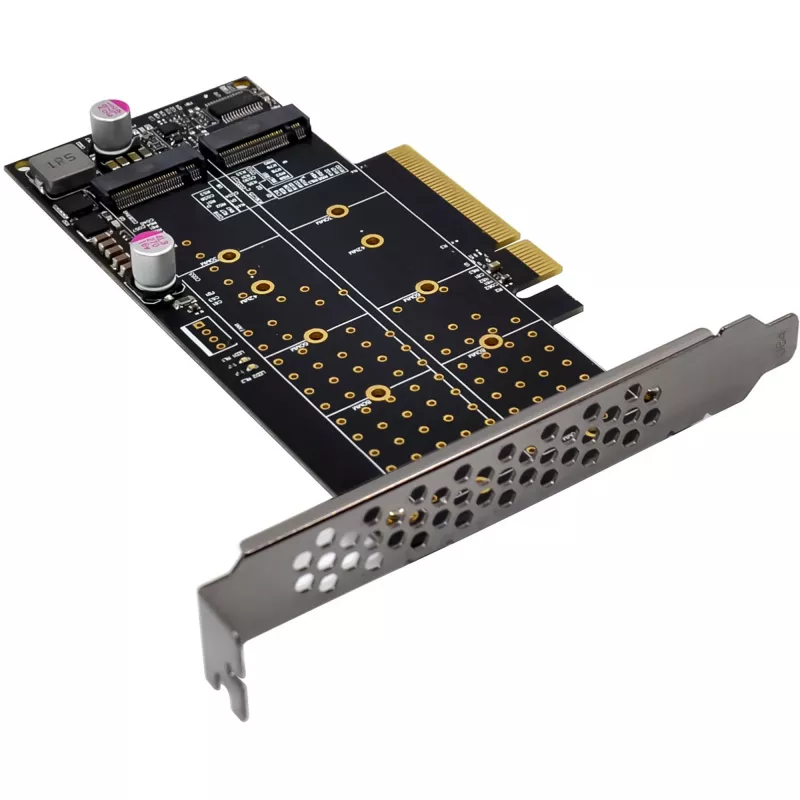

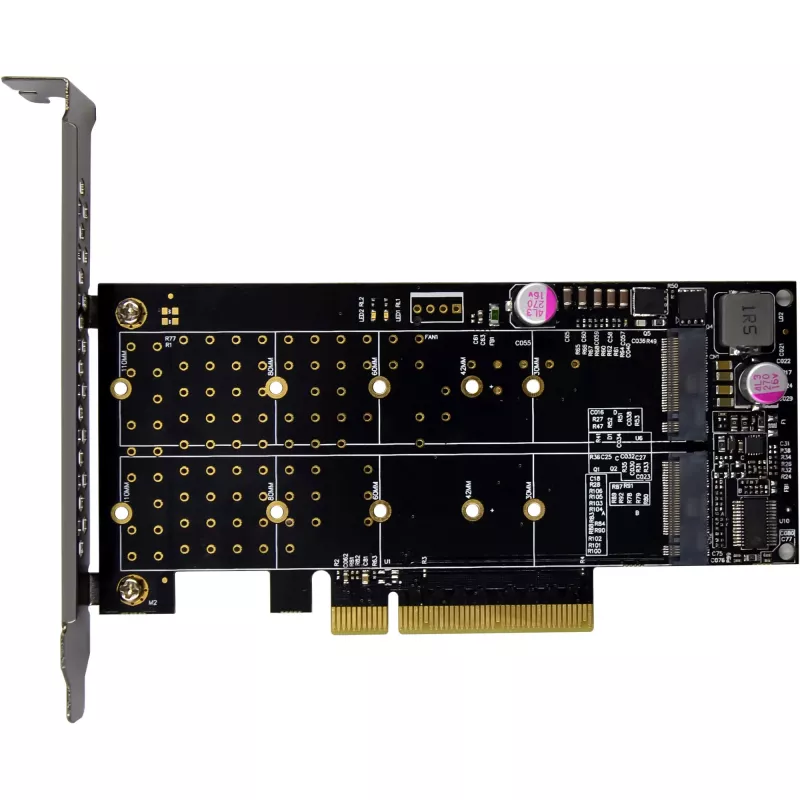

InLine 76660N vidinė M.2 sąsajos kortelė PCIe vyriška 64 Gbit/s

Palaiko du NVMe M.2 SSD maksimaliam našumui ir lankstumui
PCIe 3.0 x8 jungtis su iki 64 Gb/s pralaidumu
Hyper M.2 technologija automatiniam linijų konfigūravimui
LED indikatoriai lengvai gedimų diagnostikai ir veikimo būsenos stebėjimui
Jokių papildomų tvarkyklių nereikia – vietinis Windows ir Linux palaikymas

InLine® PCI Express kortelė išplečia jūsų sistemą dviem vidiniais NVMe M.2 lizdais ir įgalina lygiagretų dviejų NVMe SSD veikimą naudojant visą PCIe pralaidumą. Hyper M.2 technologijos dėka linijų konfigūracija automatiškai aptinkama paleidimo metu, užtikrinant optimalų sistemos integravimą.
Su PCIe 3.0 x8 sąsaja kortelė siūlo maksimalų pralaidumą iki 64 Gb/s, o kiekvienas M.2 lizdas palaiko duomenų perdavimo spartą iki 4 GB/s. LED indikatoriai, rodantys skaitymo ir rašymo veiklą, leidžia lengvai stebėti veikimo būseną.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe 3.0 (8 GT/s) x8 linijos (iki 64 Gb/s pralaidumui)
Jungtis – sąsajos: 2 x M.2 Key M lizdai – skirti NVMe SSD įdiegimui
Lustų rinkinys: PI6C20400BLE
Suderinami M.2 modulių dydžiai: palaiko 2230, 2242, 2260, 2280, 22110 SSD
Duomenų perdavimo sparta: kiekvienas lizdas palaiko perdavimo spartą iki 4 GB/s
Matmenys: 135 mm x 68 mm (PCIe plokštė)

Veikimo sąlygos:

Veikimo temperatūra: nuo -40 °C iki +85 °C

Funkcijos:

Automatinis linijų konfigūracijos aptikimas paleidimo metu
Integruoti LED indikatoriai (2 x skaitymo/rašymo veiklos LED)
M.2 SSD maitinimą gauna tiesiogiai per PCIe magistralę
Jokių papildomų tvarkyklių nereikia – vietinis operacinės sistemos palaikymas

Sistemos reikalavimai aparatinei įrangai:

Kompiuteris su vienu laisvu PCIe 3.0 x8 (arba x16) lizdu
Pagrindinė plokštė, palaikanti PCIe išskaidymą (bifurcation)

PCIe išskaidymas optimaliam kortelės naudojimui:
Kad abu M.2 SSD veiktų vienu metu, naudojamas PCIe lizdas dažnai turi būti nustatytas į Bifurcation režimą BIOS/UEFI. Tai padalija turimas PCIe linijas į kelis kanalus (pvz., vieną x8 lizdą į du x4 kanalus). Tikslus pavadinimas skiriasi priklausomai nuo pagrindinės plokštės gamintojo ir BIOS/UEFI versijos. Gali būti naudojami tokie terminai kaip "PCIe Bifurcation", "Lane Splitting" arba "PCIe Slot Configuration". Dėl teisingo nustatymo žiūrėkite pagrindinės plokštės vadovą ir patikrinkite, ar abu NVMe SSD yra atpažinti.
Operacinių sistemų palaikymas:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Vietinis palaikymas (Fedora, SUSE, Ubuntu, Red Hat) – papildomų tvarkyklių nereikia

Pristatymo komplektas:

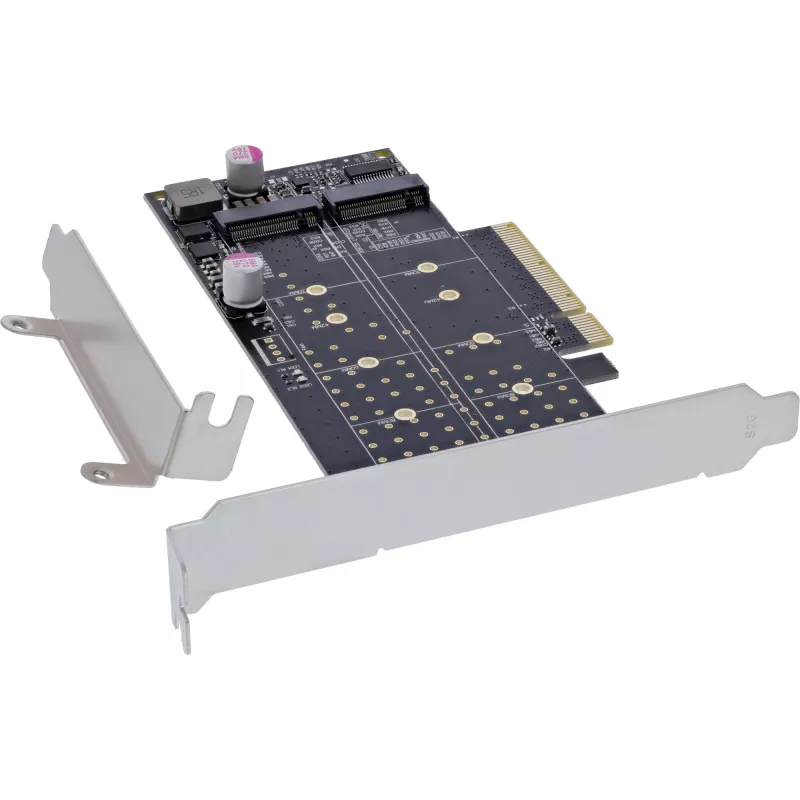

1 x InLine® PCI Express kortelė su 2 vidiniais NVMe M.2 lizdais
1 x žemo profilio lizdo laikiklis
1 x rankinis atsuktuvas
4 x varžtai
2 x termo pagalvėlės
1 x instrukcijų vadovas (vokiečių/anglų k.)
Veikimo temperatūra: 0 °C – 55 °C
Laikymo temperatūra: -40 °C – 70 °C
Drėgmė: 10 % – 90 % be kondensacijos

InLine 76660N. Prieglobos sąsaja: PCIe, Išvesties sąsaja: M.2, Prieglobos sąsajos lytis: Vyriška. Kilmės šalis: Taivanas. Lustų rinkinys: PI6C20400BLE, Maksimali duomenų perdavimo sparta: 64 Gbit/s. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Palaikomos serverių operacinės sistemos: Windows Server 2012 R2. Plotis: 135 mm, Gylis: 68 mm

Kaip naudoti

Įdiekite InLine 76660N į laisvą PCIe 3.0 x8 (arba x16) lizdą pagrindinėje plokštėje ir pritvirtinkite pridedamu laikikliu bei varžtais. Įdėkite NVMe M.2 SSD į du M.2 Key M lizdus ir pritvirtinkite naudodami pridedamus varžtus ir termo pagalvėles pagal poreikį. Jei jūsų pagrindinė plokštė reikalauja PCIe išskaidymo, kad abu M.2 įrenginiai veiktų vienu metu, įjunkite atitinkamą išskaidymo arba linijų padalijimo parinktį BIOS/UEFI (dėl tikslaus nustatymo žiūrėkite pagrindinės plokštės vadovą). Po įdiegimo paleiskite sistemą; kortelė naudoja Hyper M.2 technologiją automatiškai aptikti linijų konfigūraciją, o OS turėtų atpažinti diskus be papildomų tvarkyklių.

Rekomendacijos

Siekiant optimalaus našumo lygiagrečiai naudojant du NVMe SSD, įsitikinkite, kad jūsų pagrindinė plokštė palaiko PCIe išskaidymą ir kad tikslinis lizdas yra sukonfigūruotas (pvz., x8 → du x4 kanalai) BIOS/UEFI. Patikrinkite suderinamumą su savo NVMe diskais ir, jei abu SSD nėra aptinkami, žiūrėkite pagrindinės plokštės vadovą.
