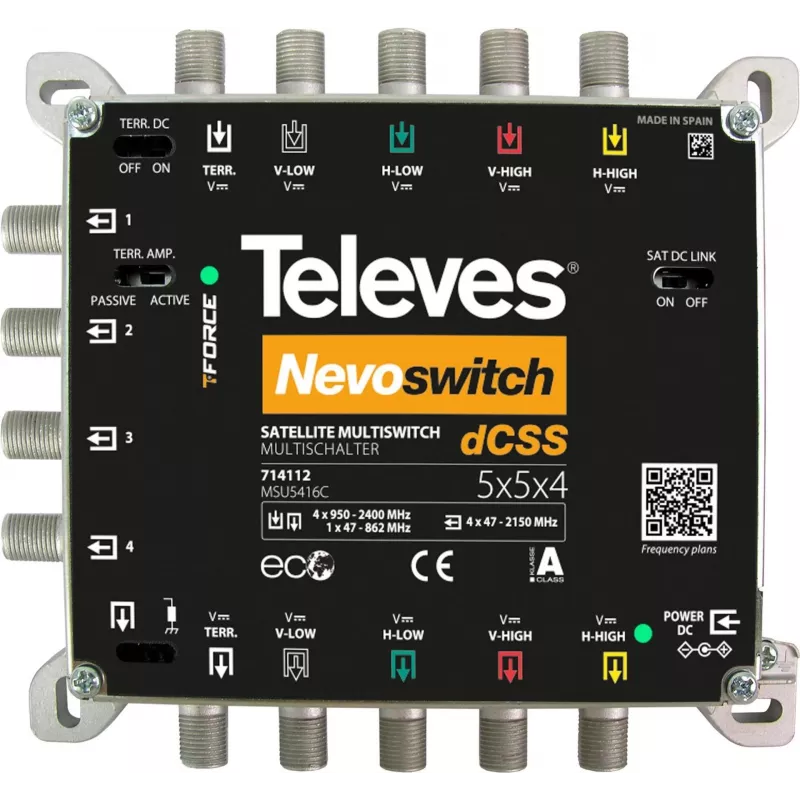

Palydovinis multiswitch Televes 714112 5 įėjimai 4 išėjimai

„Televes 714112“ palydovinis multiswitch turi penkis įėjimus (vieną antžeminį ir keturias palydovines poliarizacijas) bei keturis vartotojo išėjimus. Jis palaiko SCR I (EN50494), SCR II (EN50607) ir senuosius režimus bei priima įėjimo dažnius nuo 950 iki 2150 MHz, kai įėjimo įtampos diapazonas yra 11–20 V. Įrenginį galima naudoti kaip galinį tašką žvaigždinėje topologijoje arba montuoti kaskadoje naudojant paprastą jungiklį. Integruota DCFLEX funkcija leidžia multiswitch maitinti iš bet kurio sistemos taško, suteikdama montuotojams lankstumo pasirenkant maitinimo būdą.

Privalumai

Multiswitch palaiko tiek modernius SCR standartus, tiek senuosius imtuvus, užtikrindamas suderinamumą su plačiu priedėlių asortimentu. Jo penkių įėjimų konstrukcija (įskaitant vieną pasyvų antžeminį įėjimą) ir keturi išėjimai leidžia patikimai paskirstyti palydovinius ir antžeminius signalus. DCFLEX numato pritaikomus maitinimo variantus, o įrenginį galima izoliuoti nuo kaskados arba prie jos prijungti srovės atžvilgiu, supaprastinant montavimą įvairiose sistemų architektūrose.

Tinka

• Mažoms palydovinės televizijos instaliacijoms su iki keturiais imtuvais
• Sąrankoms, reikalaujančioms SCR I (EN50494) arba SCR II (EN50607) palaikymo
• Instaliacijoms, derinančioms antžeminius ir palydovinius signalus
• Žvaigždinėms arba kaskadinėms multiswitch topologijoms

Pagrindinės specifikacijos

• Prekės ženklas: Televes
• Modelis: 714112 (MPN MSU5416C, EAN 8424450186695)
• Įėjimai: 5 (1 antžeminis pasyvus + 4 palydovinės poliarizacijos)
• Išėjimai: 4 vartotojo išėjimai
• Palaikomi režimai: SCR I (EN50494), SCR II (EN50607), senieji
• Dažnių diapazonas: 950–2150 MHz
• Įėjimo įtampa: 11–20 V

Kaip naudoti

Prijunkite palydovinio LNB poliarizacijas ir antžeminę anteną prie atitinkamų įėjimų, tada sujunkite keturis vartotojo išėjimus su imtuvais ar paskirstymo taškais. Pasirinkite žvaigždinę arba kaskadinę topologiją pagal instaliacijos išdėstymą; jei jungiate kaskadą, nustatykite įrenginio jungiklį į kaskados režimą. Sukonfigūruokite imtuvo nustatymus pagal poreikį SCR I, SCR II ar senajam veikimui. Maitinkite multiswitch iš bet kurio patogaus sistemos taško, pasinaudodami DCFLEX, kad pasirinktumėte pageidaujamą maitinimo vietą.

Rekomendacijos

Prieš montuodami patikrinkite imtuvo suderinamumą su SCR standartais ir įsitikinkite, kad kabelių ilgiai bei jungtys atitinka palydovinio paskirstymo geriausią praktiką. Kai naudojate kaskados režimą, patvirtinkite tinkamą multiswitch srovės kelio izoliavimą arba prijungimą, kad išvengtumėte maitinimo konfliktų.
