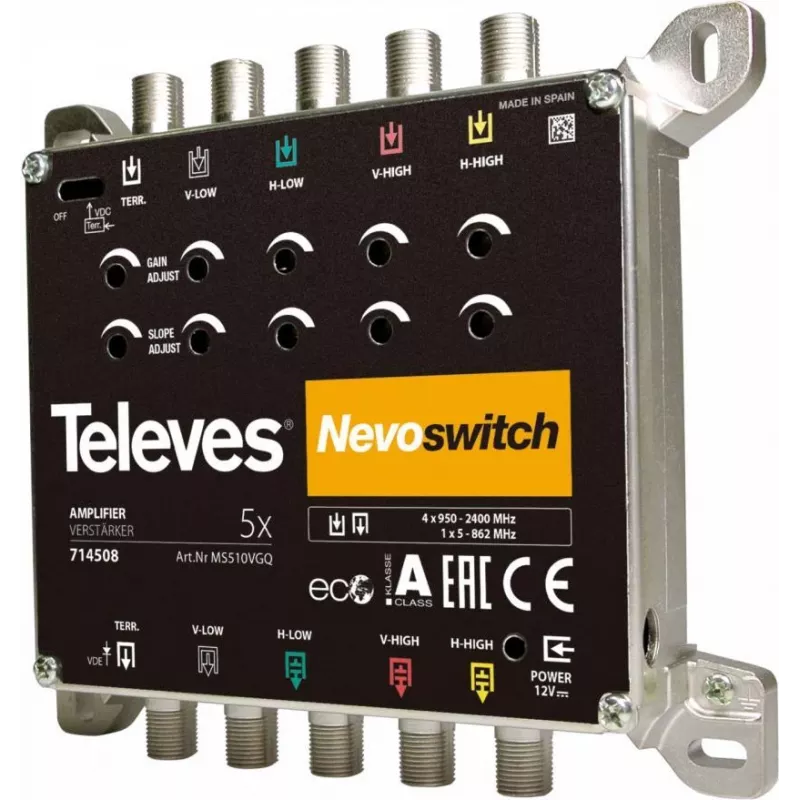

Palydovinis multiswitch Televes 714508 5 įėjimai 5 išėjimai

Palydovinis multiswitch Televes 714508 (NevoSwitch) turi penkis įėjimus — vieną antžeminį ir keturių palydovinių poliškumų — bei penkis nepriklausomus išėjimus. Jis paskirsto ir stiprina antžeminius bei palydovinius signalus keliems naudotojams, išlaikydamas signalo kokybę. Įrenginys palaiko 950–2400 MHz dažnių diapazoną ir yra skirtas stabiliam paskirstymui bendrose instaliacijose, kur keli imtuvai turi prieigą prie tos pačios antenos ir LNB įėjimų.

Privalumai

Multiswitch siūlo kompaktišką vieno antžeminio ir keturių palydovinių poliškumų paskirstymą į penkis išėjimus su integruotu stiprinimu: maždaug 10 dB stiprinimas antžeminiams signalams ir apie 11 dB palydoviniams įėjimams. Jis palaiko nurodytus įėjimo įtampos lygius ir naudoja 300 mA srovę, užtikrindamas nuoseklų veikimą prijungtiems imtuvams. Televes 714508 tinka instaliacijoms, kurioms reikia patikimo signalo stiprinimo ir paprasto kelių naudotojų prijungimo.

Tinka

• Mažiems daugiabučiams ar kelių kambarių namams, reikalaujantiems iki penkių nepriklausomų išėjimų
• Vienos antžeminės antenos ir vieno LNB (keturių poliškumų) paskirstymui keliems imtuvams
• Bendroms instaliacijoms, kur reikia išlyginti signalo lygius ir stiprinimą

Pagrindinės specifikacijos

• Prekės ženklas: Televes
• Modelis / MPN: 714508
• Įėjimai / Išėjimai: 5 įėjimai (1 antžeminis + 4 palydoviniai poliškumai) / 5 išėjimai
• Dažnių diapazonas: 950–2400 MHz
• Stiprinimas: ~10 dB (antžeminis), ~11 dB (palydovinis)
• Įėjimo įtampos diapazonas: 114–118 dBμV
• Srovės suvartojimas: 300 mA
• EAN: 8424450181614

Kaip naudoti

Multiswitch montuokite sausoje, vėdinamoje vietoje netoli antenos / LNB padavimo. Antžeminę anteną prijunkite prie antžeminio įėjimo, o LNB išėjimus (vertikalus/horizontalus, žemas/aukštas) — prie keturių palydovinių įėjimų. Naudokite tinkamos kokybės bendraašius kabelius ir tvirtai užveržkite F tipo jungtis prie kiekvieno įėjimo ir išėjimo. Imtuvų kabelius prijunkite prie penkių išėjimų. Įjunkite įrenginį, kaip nurodyta, ir patikrinkite signalo lygius kiekviename imtuve; jei reikia, sureguliuokite kabelių trasas ar padėtį, kad pasiektumėte optimalų priėmimą.

Rekomendacijos

Siekiant geriausių rezultatų, naudokite aukštos kokybės bendraašį kabelį ir, kur įmanoma, trumpas tiesiogines trasas. Tikrinkite jungtis dėl korozijos ir užtikrinkite, kad LNB bei antžeminė antena būtų tinkamai sureguliuoti. Jeigu imtuvų signalų lygiai yra ribiniai, apsvarstykite profesionalų signalo matavimą ir reguliavimą, kad lygiai išsilygintų per visus išėjimus.
