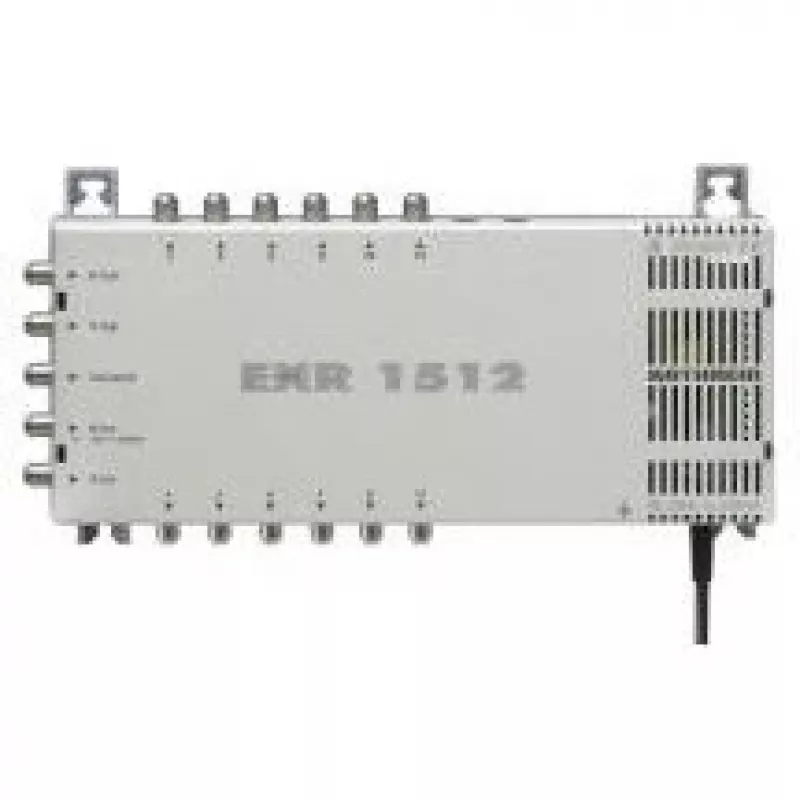

Palydovinis multiswitch Kathrein EXR 1512, pilkas, 12 išėjimų, 4 palydoviniai įėjimai

Kathrein EXR 1512 yra palydovinis multiswitch, paskirstantis signalus iš iki keturių palydovinių įėjimų į dvylika nepriklausomų išėjimų. Jis palaiko platų dažnių diapazoną nuo 47 iki 862 MHz, naudoja F tipo jungtis ir turi integruotą 18 V / 550 mA maitinimo šaltinį prijungtiems LNB. Įrenginys skirtas gyvenamosioms ir mažoms komercinėms instaliacijoms, kuriose reikalingas stabilus kelių palydovų signalų skirstymas, ir yra kompaktiškame pilkame korpuse.

Privalumai

Multiswitch turi 12 išėjimų, leidžiančių vienu metu prijungti kelis imtuvus arba priedėlius, o keturi palydoviniai įėjimai priima skirtingus LNB padavimus arba poliarizacijos juostas. Platus dažnių diapazonas (47–862 MHz) užtikrina suderinamumą su įprastais palydoviniais ir antžeminiais signalais. Integruotas 18 V / 550 mA maitinimo šaltinis supaprastina instaliaciją, nes maitina LNB, o F jungčių naudojimas užtikrina standartizuotas, mažų nuostolių jungtis. Įrenginys yra lengvas (apie 1 kg) ir kompaktiškų matmenų, tinkamas montuoti paskirstymo spintose arba ant sienos.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite multiswitch sausoje, vėdinamoje vietoje arba paskirstymo spintoje. Prijunkite keturis palydovinius įėjimus iš LNB išėjimų, naudodami kokybiškus bendraašius kabelius ir F jungtis. Prijunkite imtuvus prie dvylikos išėjimo prievadų. Užtikrinkite, kad yra tinklo maitinimas (198–253 V kintamoji srovė), ir įjunkite įrenginį, kad integruotas 18 V / 550 mA maitinimo šaltinis galėtų maitinti LNB. Patikrinkite signalo lygius kiekviename imtuve ir, jei reikia, sureguliuokite kabelių ilgį arba stiprinimą.

Rekomendacijos

Naudokite trumpus, aukštos kokybės bendraašius kabelius ir tinkamai priveržtas F jungtis, kad sumažintumėte signalo nuostolius. Saugokite multiswitch nuo stiprių šilumos šaltinių ir drėgmės. Esant ilgiems kabeliams arba keliems skirstytuvams, tikrinkite signalo lygius ir, pastebėjus signalo pablogėjimą, apsvarstykite galimybę naudoti linijinius stiprintuvus.
