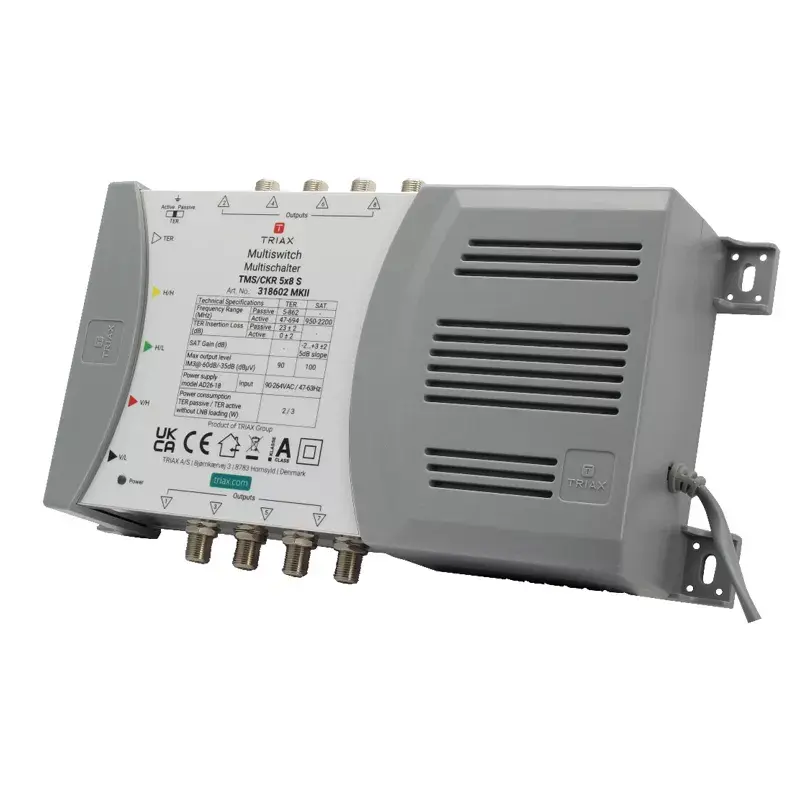

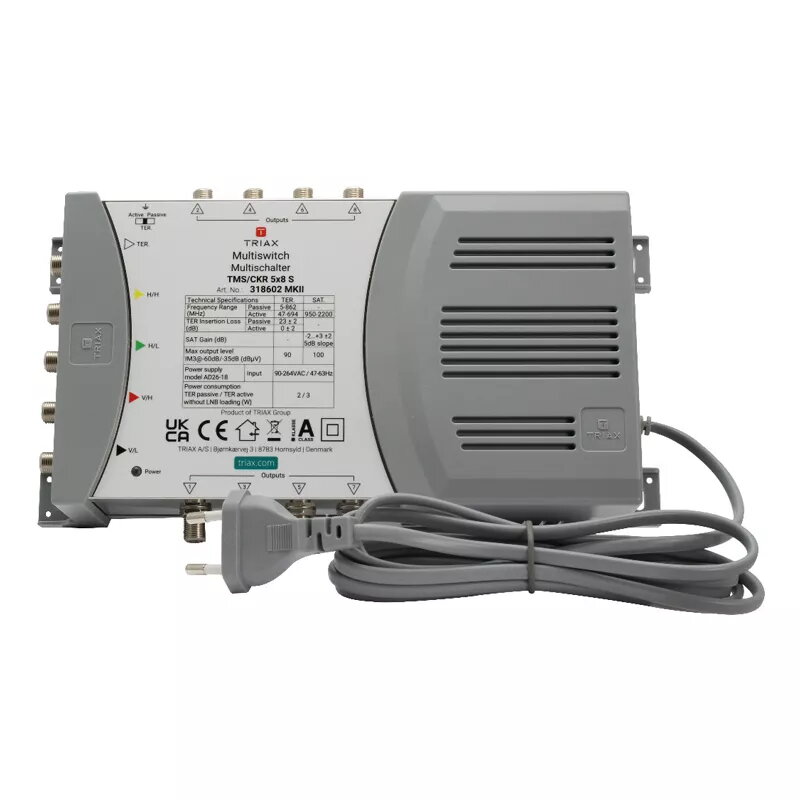

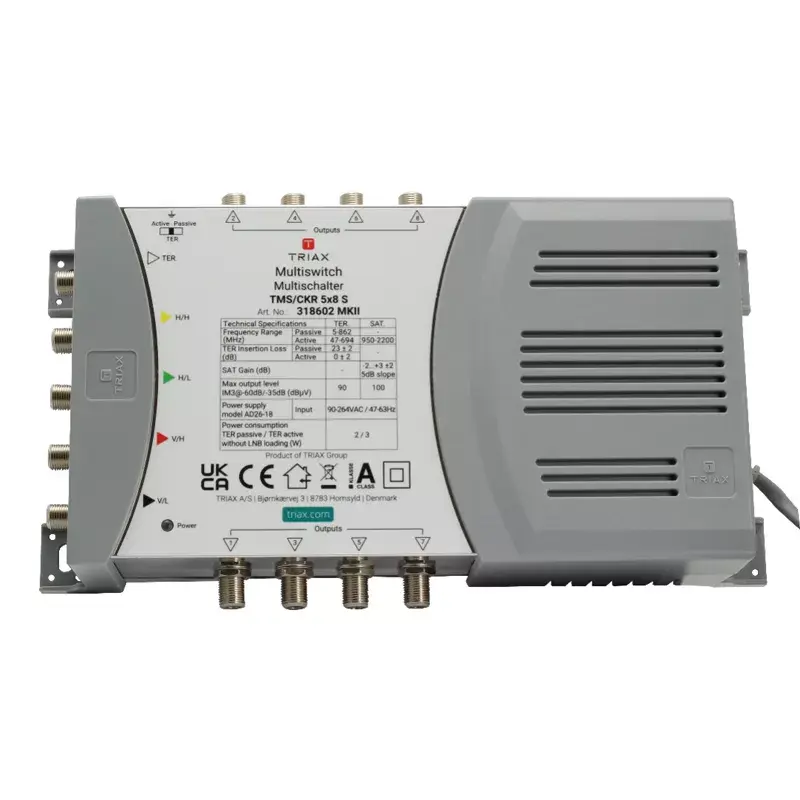

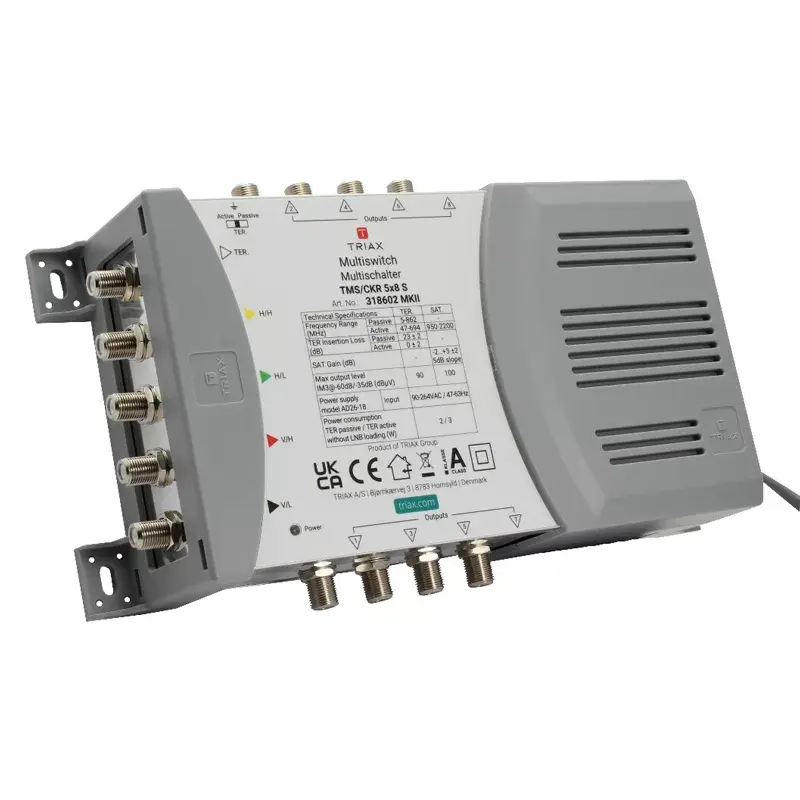

Palydovinis multisvičius Triax 318602 5 įėjimų 8 išėjimų

Triax 318602 palydovinis multisvičius yra atskiras 5 įėjimų, 8 išėjimų įrenginys, skirtas palydoviniams ir antžeminiams signalams paskirstyti mažose ir vidutinėse sistemose. Jis palaiko vieną palydovo poziciją ir priima Quad bei Quattro LNB konfigūracijas. Dėl kompaktiškos formos (140 mm × 65 mm × 250 mm) ir 0,735 kg svorio multisvičius tinka montuoti ankštose erdvėse, tuo pačiu apdorodamas įvesties dažnius nuo 950 iki 2200 MHz bei veikdamas esant 180–264 V tinklo įtampai.

Privalumai

Įrenginys pasižymi mažais įterpimo nuostoliais ir didele izoliacija, kad užtikrintų signalo kokybę visuose aštuoniuose išėjimuose, o mažas energijos suvartojimas bei ESD apsauga pagerina veikimo patikimumą. Jis atitinka Raudona reikalavimus ir suteikiama 6 metų garantija, atspindinti Triax dėmesį patikimumui ir inovacijoms. Montuotojams draugiškos savybės apima vienodai išdėstytas F jungtis, spalvomis pažymėtas įėjimų etiketes ir LED maitinimo indikatorių, leidžiantį greitai patikrinti būseną.

Tinka

• Mažoms ir vidutinėms daugiabučių ar komercinėms palydovinėms instaliacijoms
• Paskirstyti signalus iš vienos palydovo pozicijos iki aštuonių imtuvų
• Sistemoms, naudojančioms Quad arba Quattro LNB ir kombinuotą antžeminį/palydovinį paskirstymą

Pagrindinės specifikacijos

• Modelis: Triax 318602 (TMS/CKR 5x8 S)
• Įėjimai: 5 (palydoviniai ir antžeminiai)
• Išėjimai: 8
• Įėjimo dažnių diapazonas: 950–2200 MHz
• Maitinimo įtampa: 180–264 V
• Srovės suvartojimas: 50 mA
• Matmenys (P×G×A): 140 × 65 × 250 mm
• Svoris: 0,735 kg
• Standartai ir apsauga: atitinka Raudona, ESD apsauga
• Garantija: 6 metai

Kaip naudoti

Sumontuokite multisvičių tinkamame korpuse ar ant saugaus paviršiaus, užtikrindami prieigą prie tinklo maitinimo (180–264 V). Prijunkite palydovinius ir antžeminius įėjimus pagal spalvomis pažymėtas etiketes ir prijunkite iki aštuonių imtuvų išėjimų naudodami F tipo jungtis. Patikrinkite, ar LNB konfigūracija (Quad arba Quattro) atitinka sistemos laidus. Įjunkite įrenginį ir patikrinkite LED indikatorių, kad įsitikintumėte veikimu. Kiekviename imtuve patikrinkite signalo lygius ir, priklausomai nuo instaliacijos poreikių, sureguliuokite kabelių trasas arba sustiprinimą.

Rekomendacijos

Multisvičių montuokite patalpoje arba nuo oro apsaugotoje spintoje, kad išsaugotumėte ESD apsaugą ir gaminio ilgaamžiškumą. Naudokite kokybiškus bendraašius kabelius ir stenkitės, kad kabelių trasos būtų kuo trumpesnės, jog sumažintumėte įterpimo nuostolius; jei trasos ilgos, apsvarstykite tiesinius stiprintuvus arba pasyvų balansavimą pagal sistemos reikalavimus.
