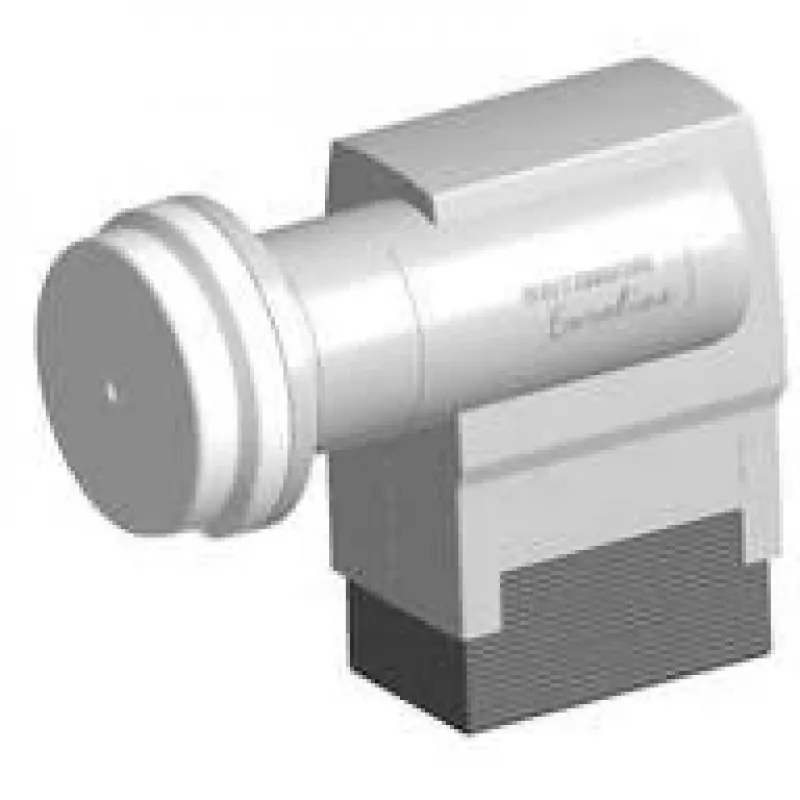

Žemo triukšmo bloko keitiklis Kathrein KEL 444

Kathrein KEL 444 žemo triukšmo bloko keitiklis priima palydovo signalus 10,7–12,75 GHz dažnių diapazone ir paverčia juos į žemesnius tarpinius dažnius, kad juos toliau apdorotų imtuvas. Įrenginyje kompaktiškas bangolaidinis švitintuvas sujungtas su integruotu LNB korpusu, todėl tai lengvas ir vietą taupantis sprendimas palydoviniam priėmimui, kai reikalingas mažas pėdsakas ir patikimas signalo keitimas.

Privalumai

Kompaktiška konstrukcija, kurios bangolaidžio skersmuo 4 cm, o matmenys nedideli (131 mm plotis, 108 mm gylis), sumažina antenos blokavimą ir palengvina montavimą ant mažų ar vidutinių palydovinių atšvaitų. LNB užtikrina stabilų veikimą nurodytame Ku dažnių diapazone ir naudoja standartinę F tipo RF jungtį, suderinamą su įprastais palydoviniais kabeliais. Mažas srovės suvartojimas (225 mA) ir 340 g svoris daro šį įrenginį tinkamą įrenginiams, kur svarbu energijos sąnaudos ir mechaninė apkrova. Galimos juodos ir sidabrinės spalvos, tinkančios skirtingoms antenų konfigūracijoms.

Tinka (užduotims / naudojimo atvejams)

Pagrindinės specifikacijos

Kaip naudoti

Pritvirtinkite Kathrein KEL 444 prie antenos laikiklio arba kronšteino pagal lėkštės gamintojo instrukcijas, užtikrindami, kad bangolaidis būtų sulygiuotas su lėkštės židinio tašku. Prijunkite RF išėjimą prie palydovinio imtuvo arba daugiakanalio skirstytuvo, naudodami kokybišką bendraašį kabelį, užbaigtą F tipo jungtimi. Maitinimą tiekkite iš imtuvo arba išorinio maitinimo įterpiklio, atsižvelgdami į vardinį prietaiso srovės suvartojimą. Atlikite signalo paiešką ir tiksliai sureguliuokite lėkštės padėtį, kad pasiektumėte optimalų signalo lygį ir kokybę.

Rekomendacijos

Kad veikimas būtų patikimas ilgą laiką, naudokite mažų nuostolių bendraašį kabelį, apsaugokite visas jungtis nuo drėgmės tinkamomis sandarinimo priemonėmis ir venkite per didelio lenkimo prie jungties. Keisdami esamą LNB, patikrinkite mechaninį suderinamumą su lėkštės laikikliu ir po montavimo iš naujo patikrinkite lėkštės sulygiavimą, kad užtikrintumėte geriausią priėmimą 10,7–12,75 GHz dažnių juostoje.
