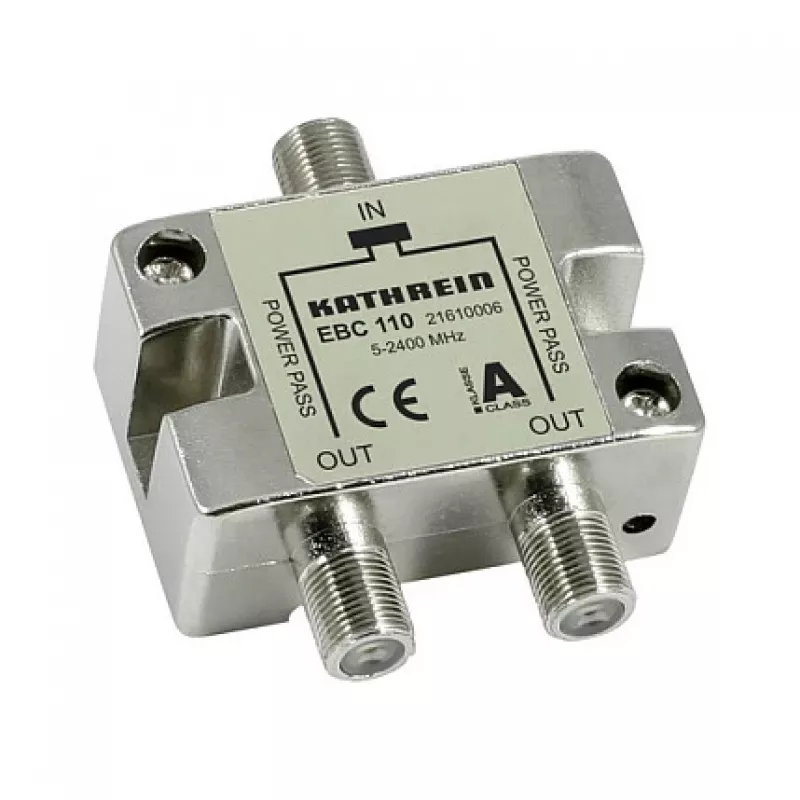

Kabelių skirstytuvas Kathrein EBC 110

Kathrein EBC 110 yra 2 krypčių kabelių skirstytuvas, skirtas kabeliniams signalams paskirstyti per du išėjimus. Jis palaiko platų dažnių diapazoną nuo 5 iki 2400 MHz ir yra sukurtas su F tipo jungtimis ir A klasės ekranavimu, užtikrinančiu patikimą apsaugą. Kompaktiškas sidabrinis korpusas (55 × 52 × 23 mm) turi įžeminimo spaustuką ir leidžia nuotolinį maitinimą į įėjimus, kai maksimali įtampa yra 24 V / 0,5 A. Izoliaciniai diodai nėra sumontuoti.

Privalumai

Skirstytuvas užtikrina platų dažnių aprėptį, tinkamą įvairioms kabelinėms ir TV sistemoms, stabilų signalo paskirstymą į du išėjimus, patikimą A klasės ekranavimą, sumažinantį trikdžius, ir kompaktišką metalinį korpusą su integruotu įžeminimo spaustuku. Galimybė nuotoliniu būdu tiekti maitinimą iki 24 V / 0,5 A leidžia maitinti nuotolinius stiprintuvus arba įrenginius, prijungtus per skirstytuvą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite Kathrein EBC 110 sausoje, lengvai pasiekiamoje vietoje ir prijunkite įžeminimo spaustuką prie tinkamo įžeminimo taško. Prijunkite įvesties koaksialinį kabelį prie įvesties F jungties, o paskirties kabelius – prie dviejų išvesties F jungčių. Jei reikalingas nuotolinis maitinimas, įsitikinkite, kad maitinantis įrenginys tiekia ne daugiau kaip 24 V ir 0,5 A, kad išvengtumėte pažeidimų. Patikrinkite, ar jungtys yra sandarios, kad išlaikytumėte ekranavimo efektyvumą.

Rekomendacijos

Siekiant geriausio veikimo, naudokite aukštos kokybės koaksialinius kabelius ir F jungtis, venkite staigių kabelių lenkimų ir pastatykite skirstytuvą nuo drėgmės apsaugotoje vietoje. Neviršykite nurodytos nuotolinio maitinimo įtampos ir srovės. Patikrinkite prijungtų įrenginių suderinamumą su skirstytuvo dažnių diapazonu.
