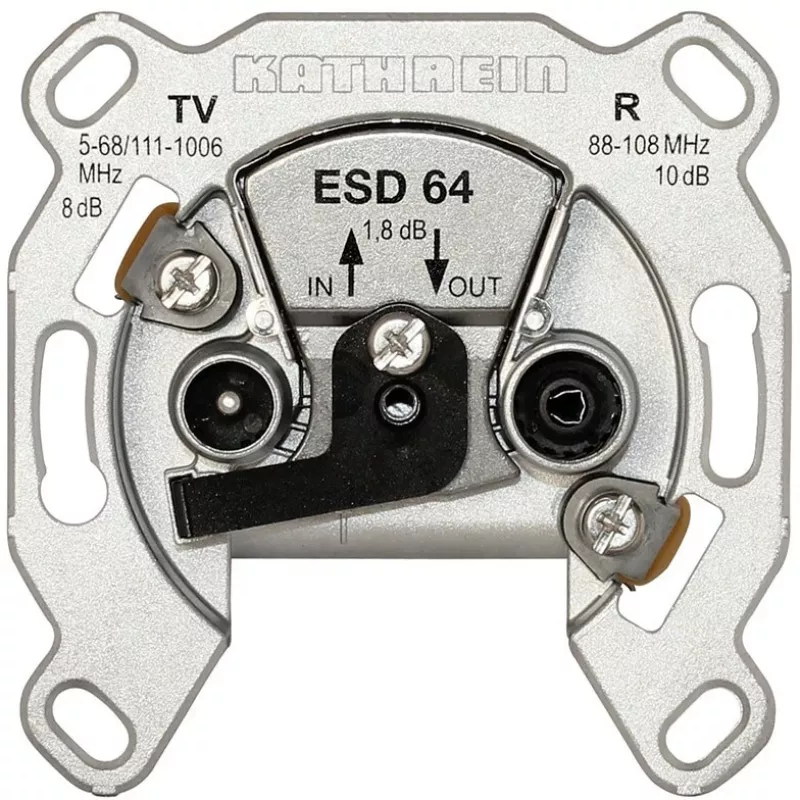

Išvadų dėžutė Kathrein ESD 64 sidabrinė

„Kathrein ESD 64“ sidabrinė išvadų dėžutė – tai 2 prievadų antenos išvadas su pereinamuoju pralaidumu, skirtas FM, VHF ir UHF signalų paskirstymui palydovinės ir kabelinės televizijos įrenginiuose. Jis palaiko dažnių diapazonus 4–68 MHz ir 118–862 MHz, taip pat apima FM juostą 87–108 MHz. Įrenginys turi kompaktišką sidabrinį korpusą ir kelias jungtis, kad būtų galima lengvai integruoti į gyvenamųjų ar komercinių objektų sistemas.

Privalumai

Išvadas užtikrina pereinamojo pralaidumo funkciją per du prievadus, leidžiančią nuosekliai prijungti tolesnius įrenginius. Nurodytos jungties nuostolių vertės padeda planuoti sistemos energijos biudžetą: FM nuostoliai apie 10 dB, o VHF/UHF – apie 8 dB. Kompaktiškas sidabrinis dizainas tinka ankštoms montavimo erdvėms ir pasižymi patvaria konstrukcija, užtikrinančia ilgą tarnavimo laiką.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išvadų dėžutę sumontuokite patogioje, lengvai pasiekiamoje vietoje ir prijunkite įeinančią antenos ar paskirstymo liniją prie įvesties. Naudokite du išvesties prievadus, norėdami maitinti du imtuvus arba tęsti paskirstymo grandinę per pereinamojo pralaidumo prievadą. Įsitikinkite, kad visos bendraašės jungtys yra priveržtos, kad išlaikytumėte tinkamą signalo lygį ir sumažintumėte papildomus nuostolius. Laikykitės vietinių montavimo taisyklių ir, kur reikia, naudokite tinkamą įžeminimą.

Rekomendacijos

Norėdami užtikrinti geriausią signalo kokybę, patikrinkite sistemos energijos biudžetą, atsižvelgdami į nurodytus jungties nuostolius (FM 10 dB; VHF/UHF 8 dB), o prireikus kompensuokite stiprinimu prieš srovę. Naudokite kokybiškus bendraašius kabelius ir jungtis, kad sumažintumėte papildomą slopinimą.
