Palydovinis multiswitchas Kathrein EXR 2558 pilkas

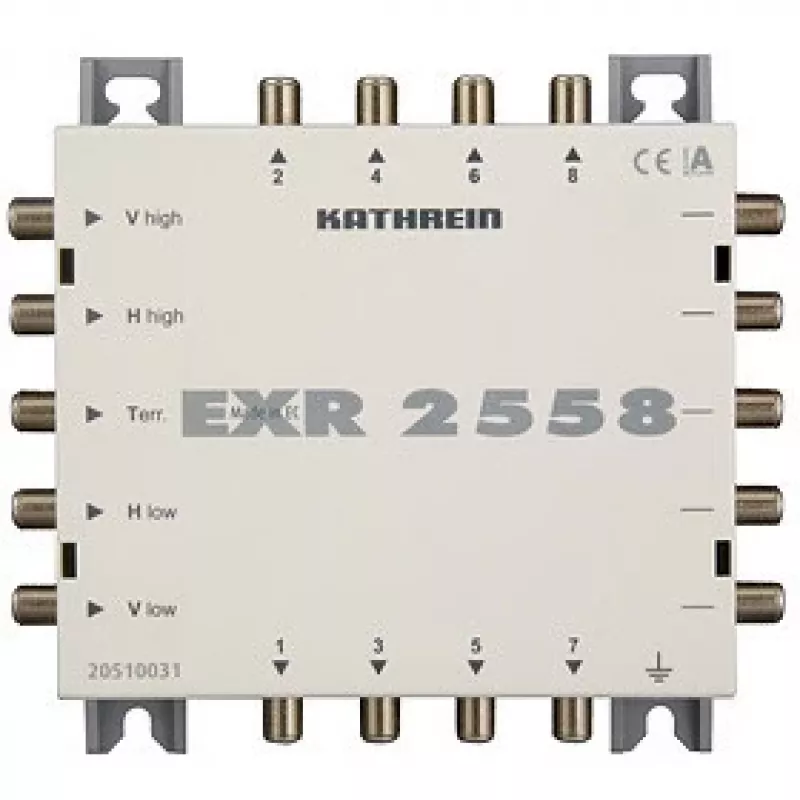

Kathrein EXR 2558 pilkas yra kompaktiškas, vidaus patalpų palydovinis multiswitchas, skirtas keturių palydovinių poliarizacijos/juostų lygmenų ir antžeminės televizijos signalų paskirstymui keliems imtuvams. Jis veikia dažnių diapazone nuo 47 iki 862 MHz, naudoja F tipo RF jungtis ir turi vieną antžeminį įėjimą, keturis palydovinius išėjimus ir aštuonis abonentinius (sub) išėjimus. Įrenginyje yra integruotas stiprintuvas ir priešakcentavimo grandinė, kompensuojanti kabelio slopinimą, o antžeminė priėmimo galimybė išlieka net tada, kai palydoviniai imtuvai yra išjungti. Įrenginys sunaudoja apie 20 mA, jo matmenys 159 x 148 x 43 mm, svoris 0,45 kg. Jam reikalingas kintamosios srovės maitinimo šaltinis, kurio įtampa 198–253 V.

Privalumai

Multiswitchas suteikia galimybę kiekvienam imtuvui nepriklausomai pasirinkti horizontalią/vertikalią poliarizaciją ir žemą/aukštą juostą, o kiekvienam pavieniam imtuvui reikia tik vieno nuleidžiamojo kabelio (du – dvigubiems imtuvams). Jį galima jungti kaskadomis sistemai išplėsti, jis užtikrina aukštą izoliacijos tarp išėjimų laipsnį, kad sumažintų kryžminius trikdžius, ir palaiko nuotolinį maitinimą per horizontalius žemus įėjimus, o kiti įėjimai lieka be įtampos, kad būtų suderinami su UAS 485/585 įrenginiais. Integruotas stiprintuvas ir priešakcentavimas sumažina signalo nuostolius dėl slopinimo ilguose bendraašiuose kabeliuose, o antžeminės televizijos signalai lieka prieinami pasyvioje 5–862 MHz juostoje.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įrenkite multiswitchą viduje ir prijunkite antenos LNB išėjimus bei antžeminę anteną prie atitinkamų įėjimų, naudodami F tipo bendraašes jungtis. Prijunkite imtuvus prie abonentinių išėjimų; kiekvienam pavieniam imtuvui reikia vieno nuleidžiamojo kabelio, o dvigubiems imtuvams – dviejų. Jei reikia, junkite papildomus multiswitchus kaskadomis, sujungdami atitinkamus įėjimus/išėjimus pagal sistemos projektą. Užtikrinkite kintamosios srovės maitinimą (198–253 V) įrenginiui; įrenginį galima maitinti nuotoliniu būdu per horizontalius žemus įėjimus, kitus įėjimus paliekant be įtampos, kad būtų suderinama su UAS 485/585 įranga.

Rekomendacijos

Norint išlaikyti signalo kokybę ilguose bendraašiuose kabeliuose, naudokite geros kokybės RG-6 arba lygiavertį bendraašį kabelį ir laikykitės įrenginio priešakcentavimo bei stiprintuvo nustatymų. Užtikrinkite tinkamą poliškumą ir patikimas F tipo jungtis; didesnėms instaliacijoms suplanuokite kaskadų pakopas ir maitinimo padavimą, kad nebūtų perkrautas joks atskiras maitinimo taškas.
