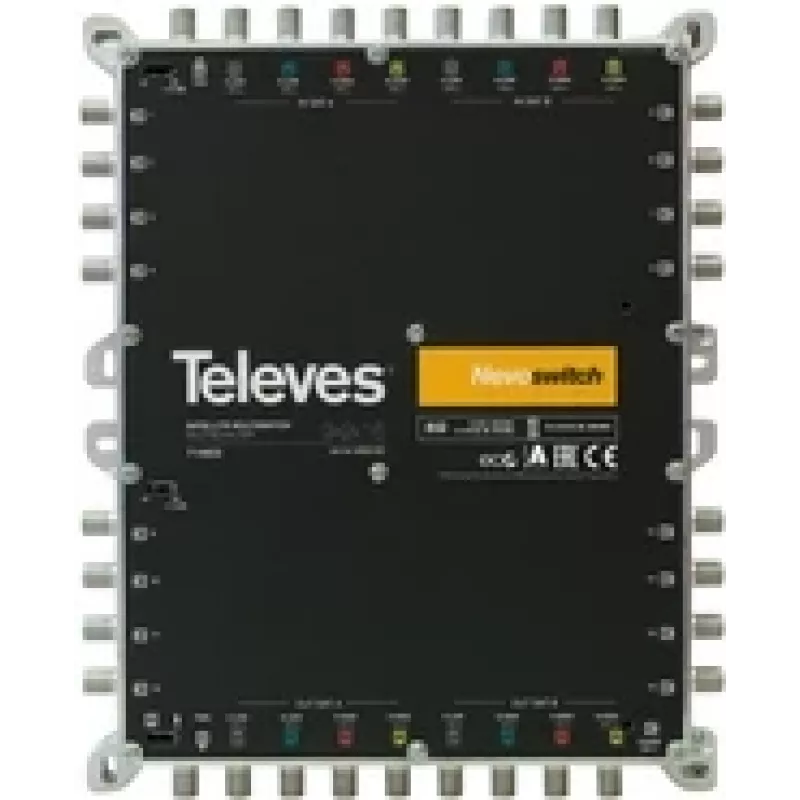

Palydovinis multiswičius Televes 714603 9 įėjimai 25 išėjimai

„Televes 714603“ palydovinis multiswičius turi 9 įėjimus (vieną antžeminį ir aštuonis palydovinius įėjimus, apimančius keturias poliarizacijas) ir 25 išėjimus, skirtus palydoviniams ir antžeminiams signalams paskirstyti. Jis palaiko 950–2400 MHz dažnių diapazoną ir veikia su 12 V maitinimu, todėl tinka daugelio vartotojų įrenginiams, kur reikalingas kompaktiškas profesionalus multiswičius.

Privalumai

Įrenginys siūlo pasirenkamą 10 dB mažo stiprinimo / didelio stiprinimo slopinimą kiekvienai 8 naudotojų grupei, nuotolinį maitinimą per VL ir srovės cirkuliaciją tarp įėjimų bei kaskadų, taip pat suderinamumą su grįžtamojo kanalo programomis. Europietiškas dizainas ir gamyba užtikrina pastovią kokybę ir patikimą signalo paskirstymą visuose 25 išėjimuose.

Tinka

• Daugiabučiams namams ir daugiabučiams gyvenamiesiems kompleksams
• MVĮ ir mažų biurų palydoviniam signalo paskirstymui
• Bendroms komunalinėms instaliacijoms su antžeminiais ir palydoviniais signalais
• Konfigūracijoms, kurioms reikalingas grįžtamojo kanalo palaikymas

Pagrindinės specifikacijos

• Modelis: Televes 714603
• Įėjimai: 9 (1 antžeminis + 8 palydoviniai)
• Išėjimai: 25
• Dažnių diapazonas: 950–2400 MHz
• Maitinimo įtampa: 12 V
• Signalo lygio diapazonas: 90–112 dBμV
• Srovės suvartojimas: 180 mA
• Matmenys (P×G×A): 206 × 29 × 255 mm
• Svoris: 1,186 kg

Kaip naudoti

Įrenkite multiswičių sausoje, vėdinamoje vietoje ir prijunkite antžeminę anteną prie antžeminio įėjimo, o dvi palydovines antenas (arba dvigubus LNB išėjimus) – prie aštuonių palydovinių įėjimų pagal poliarizaciją. Prijunkite bendraašius kabelius nuo multiswičiaus išėjimų prie kiekvieno abonento lizdo. Nustatykite 10 dB LG/HG jungiklį, kaip reikia, kad sureguliuotumėte palydovinio įėjimo slopinimą kiekvienai 8 naudotojų grupei. Užtikrinkite, kad įrenginys gautų 12 V maitinimą, ir, jei reikia, įjunkite nuotolinį maitinimą per VL, kad maitintumėte prieš tai esančius įrenginius.

Rekomendacijos

Naudokite kokybiškus bendraašius kabelius ir tinkamą įžeminimą, kad sumažintumėte signalo nuostolius ir užtikrintumėte sistemos patikimumą. Kaskadinėms konfigūracijoms patikrinkite srovės cirkuliaciją ir poliarizacijos nuoseklumą tarp įrenginių ir neviršykite nurodyto įėjimo lygio diapazono (90–112 dBμV), kad išvengtumėte perkrovos ar pablogėjusio veikimo.
