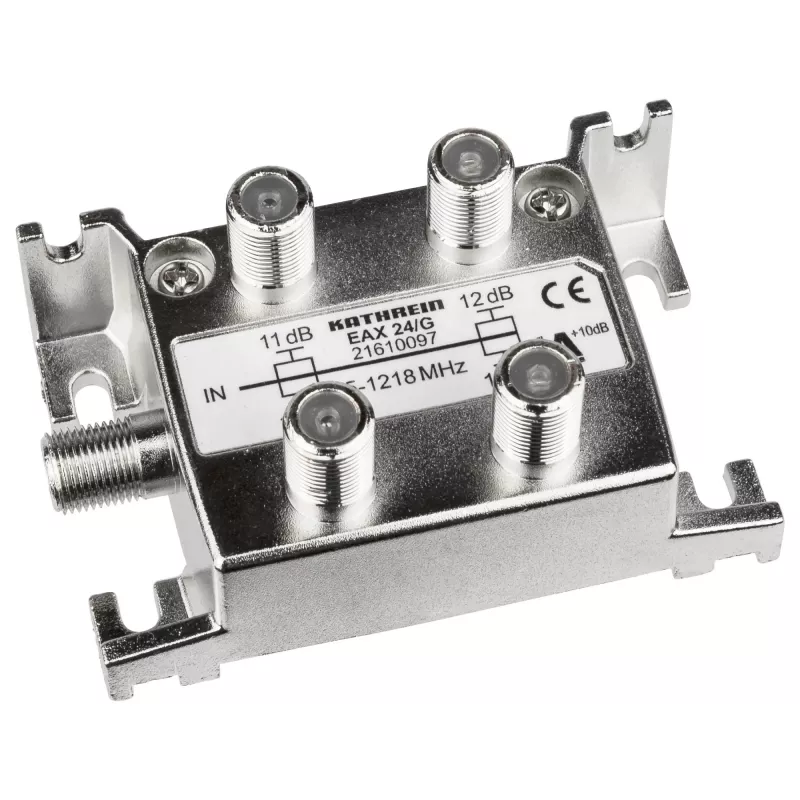

Antena Kathrein EAX 24/G

„Kathrein EAX 24/G“ yra 4 krypčių F galuose atšaka, skirta RF signalams paskirstyti 5–1218 MHz diapazone. Ji turi 75 Ω varžą, F tipo jungtis ir izoliacinius kondensatorius įėjimuose bei išėjimuose. Prietaisas pagamintas iš aliuminio ir yra kompaktiškų matmenų (74 mm × 44 mm × 36 mm), todėl tinka montuoti ant sienos arba stelaže, kur vietos yra nedaug. A ekranavimo klasė užtikrina veiksmingą apsaugą nuo išorinių trukdžių.

Privalumai

„EAX 24/G“ siūlo keturis išėjimus su kalibruotomis atšakos nuostolių vertėmis (11,0 / 12,0 dB) ir F jungtis patikimoms, mažai atspindžių turinčioms jungtims. Izoliaciniai kondensatoriai įėjimuose ir išėjimuose apsaugo nuo nuolatinės srovės ir įžeminimo kontūrų tarp prijungtų įrenginių. Aliuminio korpusas suteikia mechaninį tvirtumą ir atsparumą korozijai, o A ekranavimo klasės įvertinimas užtikrina aukštą elektromagnetinį ekranavimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

„EAX 24/G“ montuokite tinkamoje dėžutėje arba ant lygaus paviršiaus, naudodami tinkamus varžtus ar laikiklius. Prijunkite įeinantį koaksialinį kabelį prie F tipo įėjimo, o imtuvo arba skirstymo koaksialinius kabelius – prie keturių F tipo išėjimų. Patikrinkite teisingą jungčių orientaciją ir priveržkite jungtis, kad užtikrintumėte tvirtą RF kontaktą. Kadangi įėjimuose ir išėjimuose sumontuoti izoliaciniai kondensatoriai, prietaisas prireikus užtikrina nuolatinės srovės blokavimą; prieš prijungdami, patikrinkite kitų įrenginių sistemos įžeminimo ir maitinimo praėjimo reikalavimus.

Rekomendacijos

Atšaką naudokite nurodytame dažnių diapazone ir su nurodyta varža (5–1218 MHz, 75 Ω). Venkite ilgalaikio drėgmės ar ėsdinančios aplinkos poveikio, nepaisant aliuminio korpuso; montuokite vėdinamose, sausose vietose ir, jei naudojate lauke, pasirūpinkite, kad jungtys būtų apsaugotos nuo oro poveikio. Planuodami ryšio biudžetą, patikrinkite atšakos nuostolių vertes, kad išlaikytumėte tinkamus signalo lygius visame skirstomajame tinkle.
