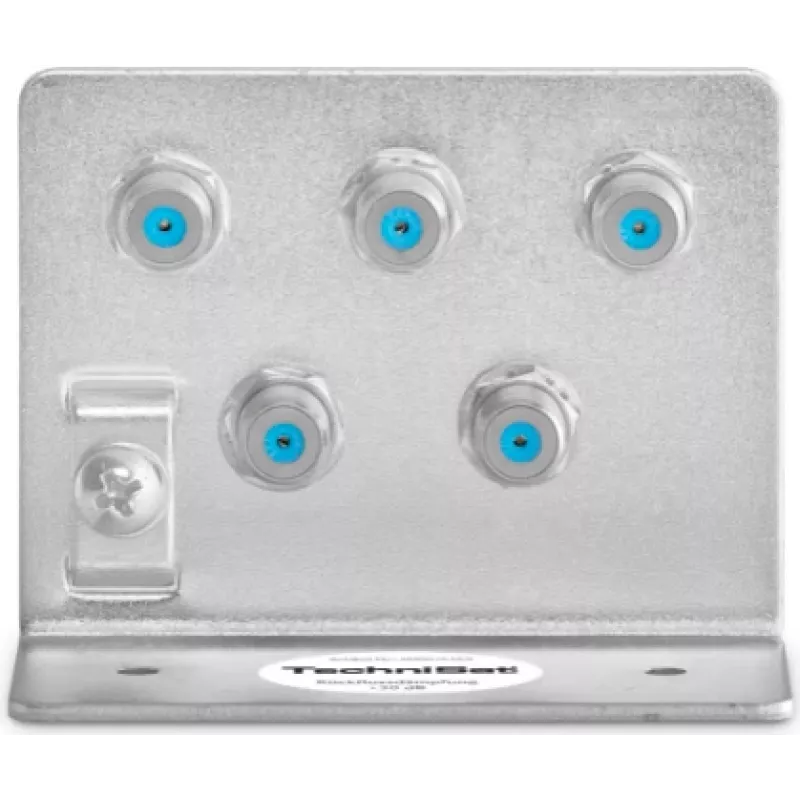

TechniSat 0000/5765 strypas

TechniSat 0000/5765 įžeminimo strypas užtikrina patikimą prijungimo tašką įeinančių ir išeinančių antenų kabelių bei papildomų palydovinės antenos ar mažos galvutės komponentų potencialų išlyginimui. Kompaktiškas ir pilkas priedas yra 78 mm × 60 mm × 40 mm dydžio ir tiekiamas dėžutėje, kurios matmenys 240 mm × 62 mm × 275 mm. Jis skirtas pagerinti SAT antenų įrenginių saugą, suteikiant saugų įžeminimo gnybtą.

Privalumai

Įžeminimo strypas turi aukštos kokybės dvigubas F lizdus su puikia ekranavimo slopinimo charakteristika, viršijančia 30 dB, ir dvigubai paskirstytą įžeminimo gnybtą, kuris priima iki 25 mm² skerspjūvio įžeminimo laidininkus. Kompaktiški matmenys ir neutrali pilka spalva leidžia nepastebimai montuoti įrangos spintose ar mažose galvutėse. Įrenginys suderinamas su TechniSat F suspaudimo ir F-Self-Install™ jungtimis, užtikrinančiomis saugų koaksialinio kabelio prijungimą.

Tinka

• Įeinančių ir išeinančių palydovinės antenos kabelių potencialų išlyginimui
• Papildomų palydovinių antenų komponentų įžeminimui
• Mažoms galvutėms ir paskirstymo sistemoms gyvenamosiose ar komercinėse instaliacijose

Pagrindinės specifikacijos

• Prekės ženklas: TECHNISAT
• Modelis / MPN: 0000/5765
• EAN: 4019588057654
• Matmenys (P × G × A): 78 mm × 60 mm × 40 mm
• Pakuotės matmenys: 240 mm × 62 mm × 275 mm
• Svoris: 0.16 kg
• Gaminio spalva: Pilka
• F lizdo slopinimas: > 30 dB
• Įžeminimo gnybtas: dvigubai paskirstomas, iki 25 mm²

Kaip naudoti

Sumontuokite įžeminimo strypą tinkamoje vietoje šalia antenos paskirstymo ar galvutės. Prijunkite įeinančius ir išeinančius koaksialinius kabelius prie dvigubų F lizdų, naudodami TechniSat F suspaudimo jungtis arba F-Self-Install™ jungtis optimaliam kontaktui užtikrinti. Pritvirtinkite įžeminimo laidininką prie dvigubai paskirstomo įžeminimo gnybto, užtikrindami, kad laidininko skerspjūvis neviršytų 25 mm². Patikrinkite visas jungtis ir įsitikinkite, kad įžeminimo laidininkas nutiestas iki pastato pagrindinio įžeminimo pagal vietines taisykles.

Rekomendacijos

Siekiant patikimo veikimo ir saugos, naudokite suderinamas TechniSat F suspaudimo arba F-Self-Install™ jungtis ir laikykitės vietinių elektros normų, prijungdami TechniSat 0000/5765 įžeminimo strypą prie pastato įžeminimo.
