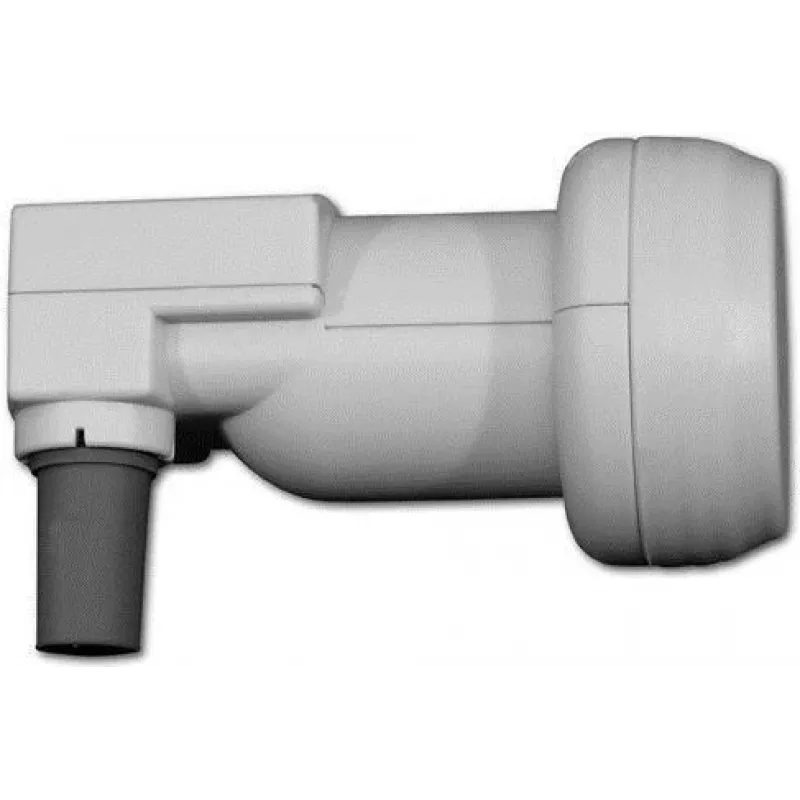

LNB Televes SP4EN Low Noise Block žeminamojo dažnio keitiklis 10,7–11,7 GHz, 4 cm žarnos, 80 mA, pilkas

Televes SP4EN yra Low Noise Block žeminamojo dažnio keitiklis (LNB), sukurtas patikimam priėmimui 10,7–11,7 GHz Ku juostoje. Įrenginys turi 4 cm žarną ir pilką nuo oro sąlygų apsaugotą korpusą. Su mažu 80 mA srovės suvartojimu šis LNB konvertuoja gaunamus palydovinius signalus į žemesnius tarpinius dažnius, suderinamus su standartiniais palydoviniais imtuvais, todėl tinka pavienėms antenų įrengimams ir tipinėms gyvenamosioms palydovinės televizijos sistemoms.

Privalumai

Televes SP4EN pasižymi mažo triukšmo charakteristikomis 10,7–11,7 GHz juostoje, išlaikant kuklų energijos suvartojimą, kuris padeda sumažinti bendrą sistemos apkrovą. 4 cm žarna palaiko sufokusuotą signalo pagavimą, o kompaktiškas pilkas korpusas suprojektuotas lauko montavimui. LNB teikia standartinę konvertavimo funkciją, skirtą tiesioginiam integravimui su dauguma palydovinių imtuvų ir kabelių sistemų.

Tinka

• Gyvenamajai palydovinės televizijos priėmimui iš Ku juostos palydovų
• Pavienėms palydovinių antenų įrengimams
• Esamų vienos išvesties LNB keitimui su panašiomis žarnos dimensijomis
• Lauko montavimui ant mažų ir vidutinių palydovinių antenų

Pagrindinės specifikacijos

• Dažnių diapazonas: 10,7–11,7 GHz (Ku juosta)
• Žarnos skersmuo: 4 cm
• Energijos suvartojimas: 80 mA
• Išvesties tipas: vienos išvesties LNB (IF konvertavimas į imtuvui suderinamus dažnius)
• Korpuso spalva ir apdaila: pilkas, nuo oro sąlygų apsaugotas korpusas

Kaip naudoti

Sumontuokite LNB suderinamos palydovinės antenos židinio taške, nukreipdami žarną į reflektoriaus centrą optimaliam signalo pagavimui. Prijunkite LNB išvestį prie palydovinio imtuvo naudodami tinkamą koaksialinį kabelį ir apsaugokite visas lauko jungtis nuo drėgmės. Maitinimas tiekiamas per imtuvą per koaksialinį kabelį; užtikrinkite, kad imtuvas teiktų standartinę maitinimo įtampą ir poliškumą, reikalingą įrengimui. Atlikite signalo derinimą imtuve ir preciziškai sureguliuokite antenos padėtį, kad pasiektumėte maksimalią signalo kokybę.

Rekomendacijos

Naudokite Televes SP4EN su antenomis, tinkamomis Ku juostos priėmimui, ir su tvirtinimo įranga, kuri palaiko stabilią padėtį. Apsaugokite koaksialines jungtis ir kabelių trasas nuo vandens patekimo, o nustatymo metu patikrinkite poliarizaciją ir LNB pasukimą, kad priėmimas būtų geriausias. Sistemoms su keliais imtuvais ar DiSEqC perjungimu patikrinkite suderinamumą ir apsvarstykite galimybę naudoti multiswich arba kelių išvesčių LNB, jei reikia papildomų išvesčių.
