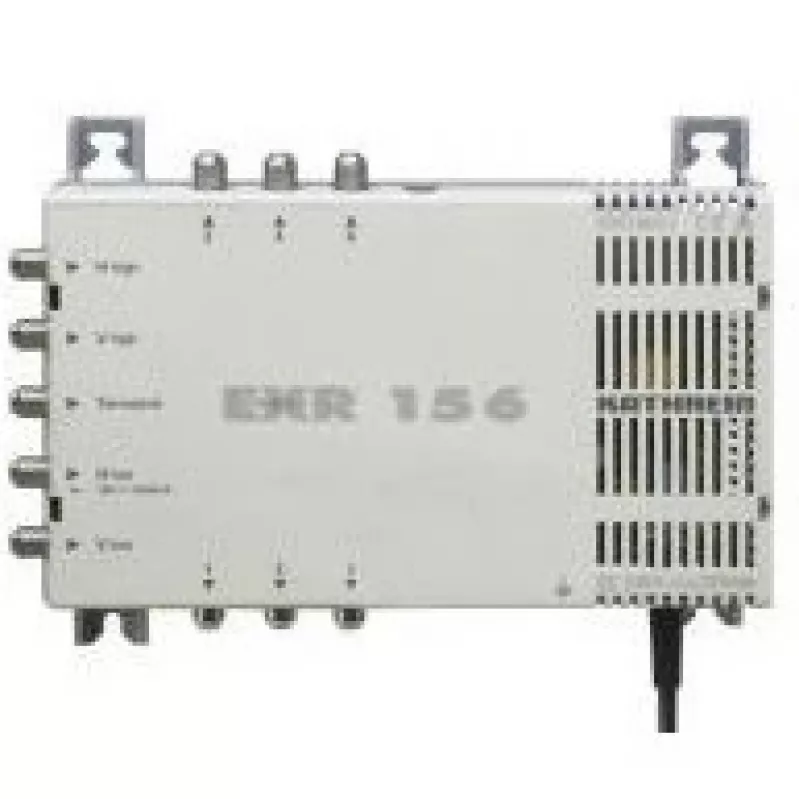

EXR 156 Kathrein pilka

EXR 156 Kathrein pilka yra kompaktiškas daugiajungiklis paskirstymo stiprintuvas, skirtas antžeminių ir palydovinių TV signalų paskirstymui. Jis veikia 47–862 MHz dažnių diapazone antžeminiams signalams ir 950–2150 MHz palydoviniams signalams, turi vieną antžeminį įėjimą, keturis palydovinius išėjimus ir šešis papildomus išėjimus bei naudoja F tipo RF jungtis. Įrenginys turi integruotą 18 V / 550 mA maitinimo šaltinį, o jo vidinės energijos sąnaudos yra mažos – 25 mA.

Privalumai

EXR 156 siūlo lankstų signalų skaidymą mažoms ir vidutinėms instaliacijoms, sujungiant antžeminį ir palydovinį paskirstymą viename korpuse. Integruotas maitinimo šaltinis supaprastina montavimą, nes tiekia reikiamą įtampą prijungtiems palydoviniams LNB, o F tipo jungtys užtikrina standartines, patikimas RF jungtis. Prietaisas yra kompaktiškas ir lengvas, todėl tinka montuoti ribotoje erdvėje.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

EXR 156 montuokite sausoje, vėdinamoje vietoje ir prijunkite antžeminę anteną prie antžeminio įėjimo, o palydovinės lėkštės LNB – prie palydovinių įėjimų, naudodami F tipo jungtis. Prijunkite įrenginį prie elektros tinklo (198–253 V kintamosios srovės), kad integruotas maitinimo šaltinis galėtų tiekti 18 V / 550 mA palydoviniams išėjimams. Paskirstykite išėjimus priėmimo įrenginiams arba derintuvams per koaksialinius kabelius, užbaigtus F jungtimis. Patikrinkite signalo lygius kiekviename išėjime ir, jei reikia, sureguliuokite tolesnį stiprinimą.

Rekomendacijos

Patikimam veikimui naudokite geros kokybės koaksialinius kabelius ir F jungtis, stenkitės, kad kabelių ilgis būtų kuo trumpesnis, o po montavimo atlikite signalo lygio matavimus. Saugokite įrenginį nuo drėgmės ir užtikrinkite pakankamą ventiliaciją aplink korpusą.
