Laido jungtis METZ CONNECT 130B23-E

METZ CONNECT 130B23-E laido jungtis yra modulinis Cat.6A RJ45 užbaigimo mazgas Keystone 90° kabelio įvedimo formatu. Jis turi tvirtą, vientisą, pakartotinai naudojamą korpusą, pagamintą iš cinko liejinio, ir yra sukurtas montavimui be specialių įrankių. Įrenginys palaiko tiek vientisus (AWG 26/1–22/1), tiek suvytusius (AWG 26/7–22/7) laidininkus, naudodamas izoliacijos išstūmimo jungtis (IDC), ir yra sertifikuotas Cat.6A našumui iki EA klasės.

Privalumai

Jungtis pasižymi montavimu be įrankių, su įtempimo sumažinimu, kuris tiesiogiai užsifiksuoja ant užspaudimo dangtelio, ir apima išmanų kabelių valdymą dangtelyje, kad tilptų stipriai susukti kabeliai. Laidininkų priskyrimas T568A ir T568B yra atspausdintas ant dangtelio. Komponentas yra išbandytas ir sertifikuotas GHMT bei atitinka atitinkamus standartus Cat.6A našumui, palaiko 10 GBit Ethernet, nuotolinį maitinimą (PoE, PoE+ ir UPoE) ir HDBaseT.

Tinka

• Cat6 / Cat6e / Cat6A vytos poros tinklo kabelių užbaigimui
• 10 GBit Ethernet instaliacijoms (IEEE 802.3an)
• Diegimams, kuriems reikalingas PoE, PoE+ arba UPoE maitinimas per Ethernet
• HDBaseT signalo perdavimui ir struktūrinio kabeliavimo panelėms

Pagrindinės specifikacijos

• Modelis: METZ CONNECT 130B23-E (BTR)
• Tipas: Modulinis Cat.6A RJ45 užbaigimo mazgas, Keystone, 90° įvedimas
• Laidų suderinamumas: AWG 26/1–22/1 (vientisi), AWG 26/7–22/7 (suvyti)
• Korpusas: vientisas, cinko liejinio, pakartotinai naudojamas
• Standartai ir bandymai: GHMT Cat.6A pakartotinai įterptas PVP sertifikuotas; komponentų bandymai pagal ISO/IEC 11801 red.2.2, DIN EN 50173-1, TIA/EIA-568-C.2 ir IEC 60603-7-51; atitikties klasė EA iki 500 MHz; komponentas išbandytas iki 600 MHz, jungtis iki 800 MHz
• Palaikomos paslaugos: 10 GBit Ethernet, PoE / PoE+ / UPoE, HDBaseT
• Spalva: sidabrinė
• Kiekis pakuotėje: 10 vnt. pakuotėje

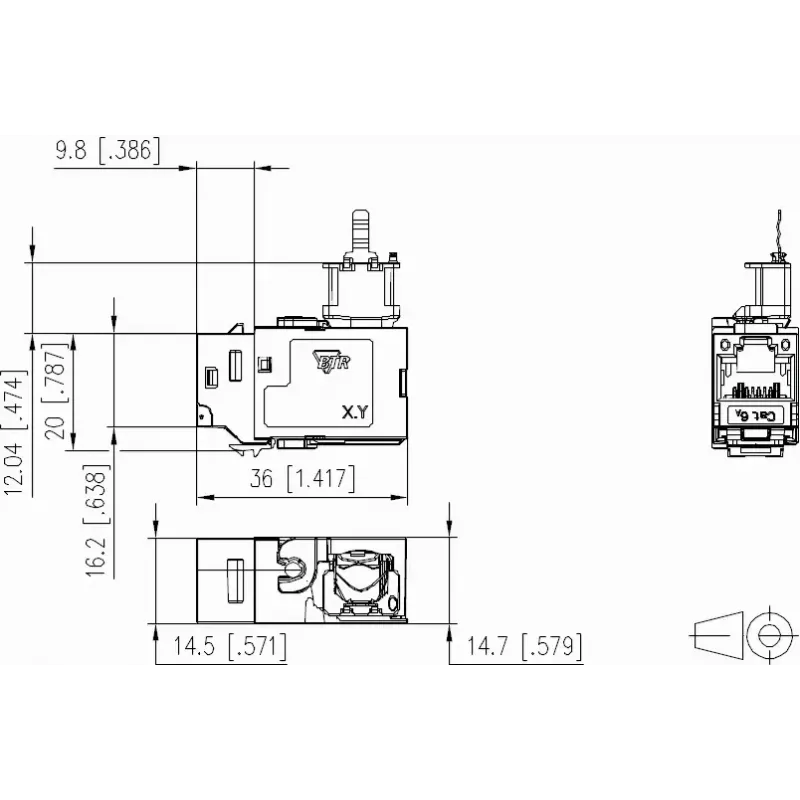

• Matmenys (gaminio): plotis 14,7 mm, gylis 36 mm, aukštis 32 mm
• RoHS: atitinka reikalavimus

Kaip naudoti

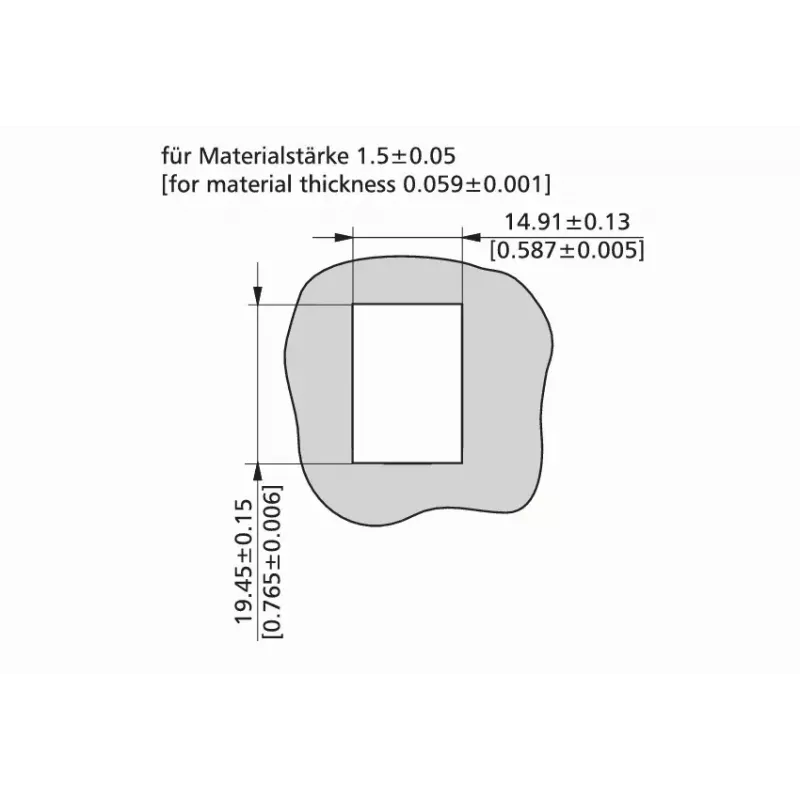

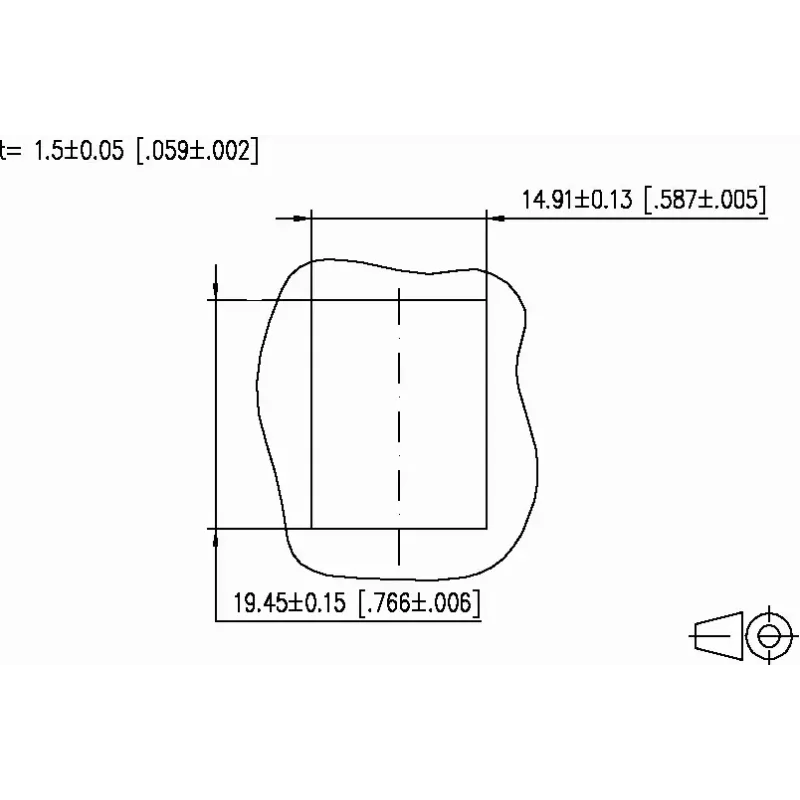

Paruoškite Cat6/6e/6A kabelį, nuimdami išorinį apvalkalą, kad atsiskleistų vytos poros. Poras atsukite tik tiek, kiek reikia įkišimui, ir vadovaukitės ant dangtelio atspausdintu laidininkų priskyrimu T568A arba T568B. Įkiškite atskirus laidininkus į IDC lizdus ir paspauskite dangtelį, kad užbaigtumėte laidininkus; įtempimo sumažinimo elementas užsifiksuoja ant dangtelio, kad būtų saugiai pritvirtinta. Po užbaigimo įstatykite Keystone modulį į atitinkamą pataisymo skydelį, sieninę dėžutę arba lizdo angą 90° kampu kabelio įvedimui.

Rekomendacijos

Siekiant patikimo veikimo, naudokite nurodytose laidų matuoklių ribose (AWG 26–22), laikykitės atspausdintų T568A/T568B priskyrimų ir venkite pernelyg didelio porų atsukimo. Užtikrinkite, kad jungtis būtų naudojama instaliacijose, atitinkančiose Cat.6A kanalo/jungties reikalavimus, ir patikrinkite užbaigimus tinkama bandymo įranga.
