Laidų jungtis BTR NETCOM 130863-02-E

BTR NETCOM 130863-02-E laidų jungtis yra kompaktiška, lauko sąlygoms skirta jungtis, skirta 8‑gysliams variniams duomenų kabeliams iki Cat.7A. Ji užtikrina Class FA našumą iki 1000 MHz (kartu su Cat.7A kabeliais) ir palaiko 10 GBit Ethernet. Jungtis turi IP67 apsaugos klasę atitinkantį korpusą, kai naudojami tinkami kabeliai, išskirtinį trijų dalių cinko liejinio korpusą, tinkamą pramoniniam naudojimui, bei kompaktišką formos faktorius (skersmuo 16,8 mm × ilgis 64 mm). Ji parduodama po vieną ir skirta varinių duomenų kabelių sujungimui, prailginimui, remontui ar perkėlimui.

Privalumai

Jungtis yra GHMT sertifikuota pagal ISO/IEC 11801 2.2 red.:2011-06 ir IEC 61156-5 2.1 red.:2012-12 bei atitinka Class FA reikalavimus iki 1000 MHz. Ji palaiko Power over Ethernet (PoE, PoE+ ir UPoE) bei IEEE 802.3an 10 GBit veikimą. Trijų dalių cinko liejinio korpusas apjungia ekrano sujungimą ir įtempimo sumažinimą, užtikrina IP67 apsaugą kartu su tinkamais kabeliais bei leidžia lengvai ir greitai surinkti be specialių įrankių.

Tinka

• Cat.6A / Cat.7A varinių duomenų kabelių lauko montavimui
• 8‑gyslių duomenų kabelių sujungimui, prailginimui, remontui ar perkėlimui
• Pramoniniam Ethernet ir tinklo įrenginiams, kuriems reikalinga IP67 apsauga
• Sistemoms, kuriose reikalingas PoE, PoE+ arba UPoE maitinimo tiekimas

Pagrindinės specifikacijos

• Modelis: BTR NETCOM 130863-02-E
• Našumas: Class FA iki 1000 MHz (su Cat.7A kabeliu)
• Standartai: ISO/IEC 11801 2.2 red.:2011-06 (GHMT sertifikuotas), IEC 61156-5 2.1 red.:2012-12
• Ethernet: 10 GBit (IEEE 802.3an)
• PoE: Suderinamas su PoE, PoE+ ir UPoE
• Korpusas: išskirtinis cinko liejinys, trijų dalių
• Apsauga: IP67 (naudojant tinkamus kabelius)

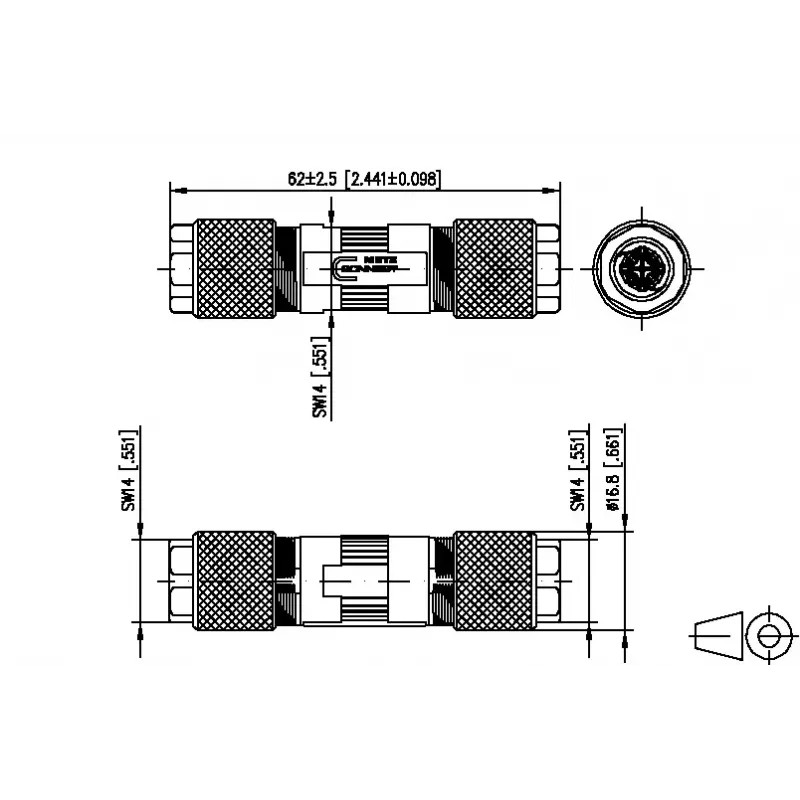

• Matmenys: skersmuo 16,8 mm × ilgis 64 mm
• Kabelio suderinamumas: bendras skersmuo 5,0–9,7 mm
• Gyslos suderinamumas: vientisa AWG 24/1 iki 22/1 (0,5–0,64 mm), vytinė AWG 24/7 iki 22/7 (0,61–0,76 mm); gyslos skersmuo iki 1,6 mm
• Surinkimas: izoliacijos poslinkio jungtys (IDC); nereikia specialių įrankių
• Pastaba dėl medžiagų: nerūdijančio plieno komponentai, kaip nurodyta gamintojo

Kaip naudoti

Paruoškite kabelį nuimdami išorinį apvalkalą tiek, kad atitiktų reikiamą įstatymo ilgį, užtikrindami, kad bendras kabelio skersmuo būtų 5,0–9,7 mm ribose, o gyslų skersmenys atitiktų nurodytus diapazonus. Įstatykite atskiras gyslas į izoliacijos poslinkio jungtis (IDC) pagal reikiamą laidų schemą (išlaikykite porų tvarką ir vytimo žingsnį pagal poreikį). Surinkite tris korpuso dalis, kad įsijungtų ekrano sujungimas ir įtempimo sumažinimas, tada užfiksuokite korpusą, kad būtų pasiekta IP67 apsauga su tinkamu kabeliu. Standartiniam surinkimui nereikia specialių įrankių; vadovaukitės gamintojo surinkimo instrukcijomis dėl priveržimo momentų ir sandarinimo procedūros.

Rekomendacijos

Jungtį naudokite tik su suderinamais Cat.7A (arba tinkamais Cat.6A) variniais kabeliais, kurių bendras skersmuo yra nuo 5,0 iki 9,7 mm. Prieš surinkdami patikrinkite gyslų dydžius ir užtikrinkite teisingą porų eiliškumą bei ekrano vientisumą, kad būtų pasiektas Class FA našumas ir patikimas 10 GBit veikimas. Siekiant IP67 apsaugos, montuokite su suderinamais sandariais kabeliais ir įsitikinkite, kad sandarikliai tinkamai įstatyti.
