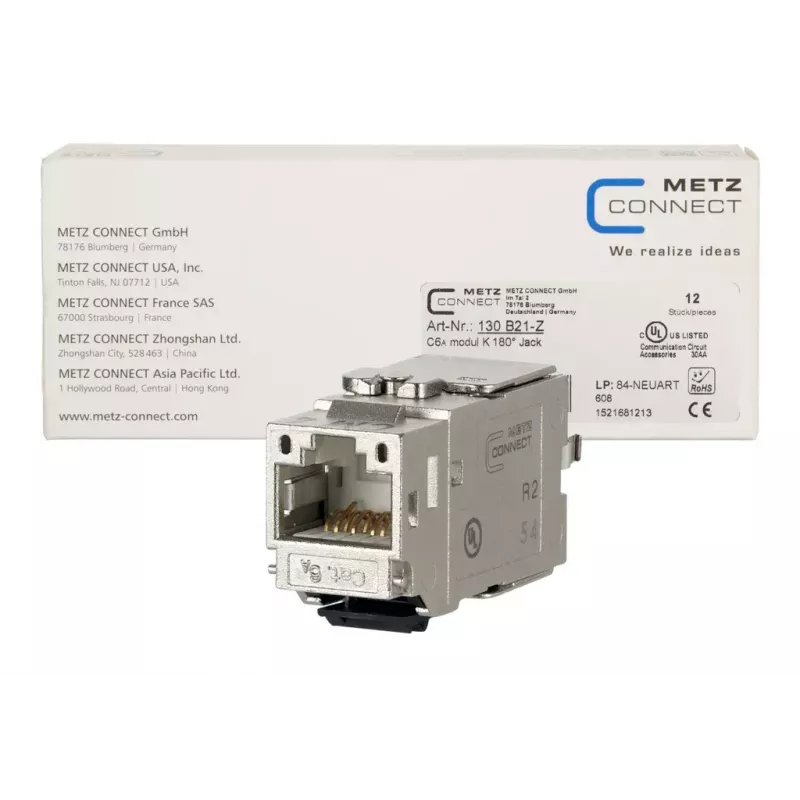

Laidinė jungtis METZ CONNECT 130B21-Z

Laidinė jungtis METZ CONNECT 130B21-Z yra modulinis Cat.6A RJ45 užbaigimo įrenginys Keystone formatu, su 180° kabelio įvedimu. Vientisas, iš cinko lietas korpusas yra pakartotinai naudojamas ir patobulintas ilgaamžiškumui. Jis palaiko kietus ir suvytus varinius laidininkus ir tiekiamas kaip 12 vienetų rinkinys masiniam montavimui.

Privalumai

Jungtis leidžia montuoti be įrankių su įtempimo sumažinimu, kuris tiesiogiai užsifiksuoja ant užspaudimo dangtelio ir užtikrina sumanų kabelių valdymą, tinkantį stipriai suvytiems kabeliams. Ji palaiko T568A ir T568B laidininkų priskyrimus, atspausdintus ant užspaudimo dangtelio. Įrenginys sertifikuotas Cat.6A našumui (GHMT pakartotinai įterptas PVP) ir atitinka komponentų bei sistemų standartus iki EA klasės, su bandymais aukštesniais dažniais komponentų ir linijų veikimui. Jis suderinamas su 10 GBit Ethernet, PoE variantais ir HDBaseT.

Tinka

• Cat6/6e/6a struktūrizuotų kabelinių sistemų montavimui
• Keystone komutacinėms panelėms ir priekinėms plokštėms su 180° kabelio įvedimu
• 10 GBase-T Ethernet tinklams ir PoE maitinamiems įrenginiams
• Aplinkoms, kuriose reikia pakartotinai naudojamų, be įrankių užbaigimų

Pagrindinės specifikacijos

• Gaminio tipas: modulinis Cat.6A RJ45 užbaigimo įrenginys, Keystone, 180° kabelio įvedimas
• Laidų pritaikymas: kieti AWG 26/1 iki 22/1 ir suvyti AWG 26/7 iki 22/7 (IDC)
• Korpusas: vientisas, iš cinko lietas, pakartotinai naudojamas
• Sertifikatai: GHMT Cat.6A pakartotinai įterptas PVP; komponentų bandymas ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D, IEC 60603-7-51
• Našumas: EA klasė iki 500 MHz (ISO/IEC 11801); komponentai išbandyti iki 600 MHz; linija išbandyta iki 800 MHz
• Suderinamumas: 10 GBit Ethernet (IEEE 802.3an), PoE/PoE+ / UPoE / 4PPoE, HDBaseT
• Pakuotė: 12 vienetų rinkinys (neparduodama atskirai)
• Prekės ženklas / MPN / EAN: BTR / 130B21-Z / 4251394608617

Kaip naudoti

Įkiškite kabelį į 180° įvedimą, išdėstykite laidininkus pagal T568A arba T568B spalvų kodą, atspausdintą ant užspaudimo dangtelio, ir įspauskite laidus į izoliacijos poslinkio jungtis (IDC). Užfiksuokite įtempimo sumažinimą ant užspaudimo dangtelio, kad pritvirtintumėte kabelį; užbaigimui nereikia jokių specialių įrankių. Dizainas palaiko perėjimą prie 25G sistemų be papildomų įrankių.

Rekomendacijos

Naudokite jungtį su kabeliais, atitinkančiais nurodytus AWG diapazonus, ir laikykitės atspausdinto laidininkų priskyrimo, kad užtikrintumėte patikimą signalo perdavimą. Laikykite ir transportuokite 12 vienetų rinkinį originalioje pakuotėje, kad išvengtumėte mechaninių lieto korpuso ir kontaktų pažeidimų.
