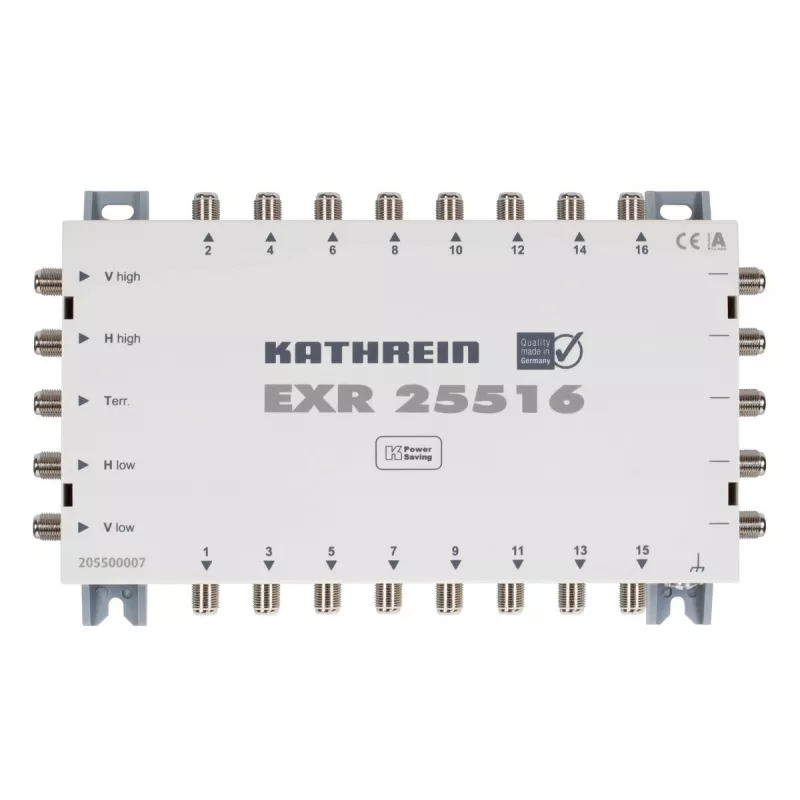

Palydovinis daugiajungiklis Kathrein EXR 25516 5 įėjimai 16 išėjimų

„Kathrein EXR 25516“ palydovinis daugiajungiklis turi 5 įėjimus ir 16 išėjimų, skirtų paskirstyti keturis palydovinės poliarizacijos/pozicionavimo lygius ir antžeminius signalus keliems imtuvams. Jis užtikrina 25 dB atsiejimą tarp horizontalių ir vertikalių signalų, o išėjimo lygis siekia iki 109 dBµV. Kompaktiškas korpusas (239 mm × 43 mm × 148 mm) skirtas montuoti patalpose ir palaiko kaskadinį sistemos išplėtimą.

Privalumai

Daugiajungiklis leidžia kiekvienam imtuvui naudoti vieną bendraašę liniją (dvi linijas dvigubiems imtuvams), tuo pačiu įgalinant nepriklausomą horizontalios/vertikalios ir žemos/aukštos juostų pasirinkimą iš bet kurio imtuvo per 14/18 V ir 0/22 kHz signalus. Integruotas stiprintuvas su išankstine korekcija kompensuoja kabelio slopinimą, kad būtų sumažinti prijungimo nuostoliai palydovinėje srityje. Didelis atsiejimas tarp išėjimų mažina trukdžius, o antžeminis kelias lieka prieinamas net tada, kai palydoviniai imtuvai išjungti. Įrenginys palaiko jungiamojo praplėtimo galimybę po 16 jungčių kiekvienam įrenginiui ir iki šešių įrenginių gali būti jungiami kaskadiškai. Energijos taupymo funkcija išjungia LNB įtampą galiniame daugiajungiklyje, kai neaptinkama imtuvo veikla.

Tinka

• Daugiabučiams namams ir daugelio būstų instaliacijoms, paskirstančioms palydovinę ir antžeminę televiziją
• Mažoms komercinėms vietoms, kurioms reikia kelių imtuvų prijungimų
• Sistemoms, kurioms reikia kaskadinio išplėtimo iki šešių daugiajungiklių

Pagrindinės specifikacijos

• Prekės ženklas: Kathrein
• Modelis: EXR 25516 (MPN 205500007, EAN 4063242002191)
• Įėjimai: 5 (keturi palydoviniai lygiai + antžeminis)
• Išėjimai: 16
• Atsiejimas: 25 dB (H/V)
• Išėjimo lygis: iki 109 dBµV
• Antžeminis diapazonas: 5–862 MHz pasyvus
• Kaskadinis jungimas: iki 6 įrenginių; jungiamasis praplėtimas po 16 jungčių kiekvienam
• Valdymas: 14/18 V ir 0/22 kHz perjungimas per bendraašį kabelį
• Montavimas: patalpose
• Matmenys (P × G × A): 239 × 43 × 148 mm

Kaip naudoti

Sumontuokite daugiajungiklį patalpose ir prijunkite palydovinę lėkštę bei antžeminę anteną prie nurodytų įėjimų. Nukreipkite vieną bendraašį kabelį nuo kiekvieno imtuvo išėjimo; dvigubiems imtuvams reikia dviejų linijų. Imtuvai valdo poliarizacijos ir juostos perjungimą siųsdami 14/18 V ir 0/22 kHz signalus per bendraašį kabelį. Didesnėms sistemoms prijunkite papildomus EXR 25516 įrenginius kaskadiškai naudodami jungiamuosius praplėtimus, laikydamiesi ne daugiau kaip šešių kaskadinių įrenginių ir išplėsdami po 16 jungčių kiekvienam įrenginiui. Užtikrinkite tinkamą poliškumą ir patikimas RF jungtis, kad išvengtumėte signalo praradimo.

Rekomendacijos

Naudokite kokybišką bendraašį kabelį ir priveržkite F tipo jungtis pagal specifikacijas. Kabelių ilgius laikykite kiek įmanoma trumpesnius ir, jei reikia, nustatykite išankstinę korekciją ilgų linijų slopinimui kompensuoti. Daugiajungiklį pastatykite vėdinamoje patalpoje, atokiau nuo drėgmės. Dėl sudėtingų instaliacijų ar trikčių šalinimo kreipkitės į kvalifikuotą montuotoją.
