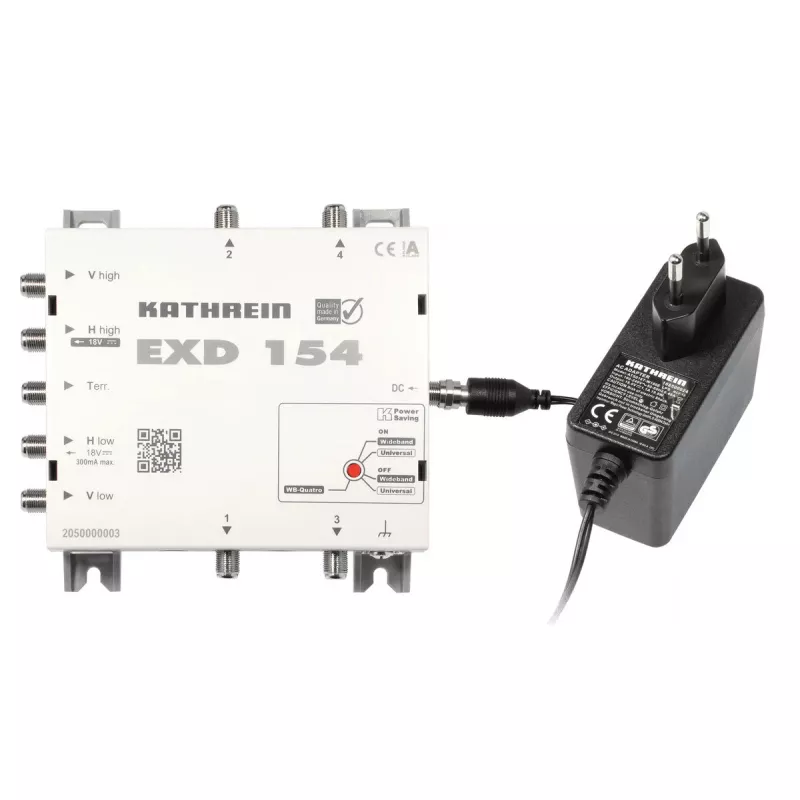

Palydovinis multisvičius Kathrein EXD 154 5 įėjimai 300-2350 MHz

Kathrein EXD 154 yra kompaktiškas palydovinis multisvičius su penkiais įėjimais, palaikantis palydovinius įėjimo dažnius nuo 300 iki 2350 MHz ir antžeminius signalus nuo 5 iki 862 MHz. Sukurtas montuoti patalpose, jis automatiškai aptinka imtuvo veikimą ir palaiko vieno kabelio paskirstymą iki 16 imtuvų viename išėjime, kai imtuvas ir sistemos standartai tai leidžia. Įrenginys turi integruotą, efektyvų maitinimo šaltinį LNB maitinimui ir įmontuotą AGC, stabilizuojantį palydovinio tarpinio dažnio išėjimo lygius.

Privalumai

Multisvičius automatiškai atpažįsta ir prisitaiko prie visų įprastų signalizacijos tipų (14/18 V, 0/22 kHz, DiSEqC 1.0) ir palaiko vieno kabelio standartus EN 50494 ir EN 50607 (SCD2/JESS), įskaitant PIN kodo naudojimą vieno kabelio režimu. Plačiajuosčiai suderinami įėjimai leidžia veikti su plačiajuosčiais LNB ir kelių padavimo sistemomis, o plačiajuosčio į Quatro konvertavimo režimas leidžia EXD 154 emuliuoti Quatro LNB, skirtą standartiniam multisvičiui maitinti. Integruotas AGC užtikrina pastovius išėjimo lygius, o efektyvus, apsaugotas nuo trumpojo jungimo maitinimo šaltinis maitina LNB. Energijos taupymo elgesys išjungia vartojimą, kai visi imtuvai yra išjungti, ir pasirinktinai gali išjungti LNB.

Tinka

• Mažoms ir vidutinėms palydovinės televizijos instaliacijoms butuose ar namuose
• Konfigūracijoms, naudojančioms plačiajuosčius LNB arba kelių padavimo palydovines sistemas
• Vieno kabelio (unicable/JESS) paskirstymui keliems imtuvams
• Montavimui patalpose, kur reikalingas kompaktiškas dydis ir mažas energijos suvartojimas

Pagrindinės specifikacijos

• Prekės ženklas: Kathrein, modelis EXD 154 (MPN: 2050000003)
• Įėjimai: 5
• Palydovinio įėjimo dažnių diapazonas: 300–2350 MHz
• Antžeminio įėjimo dažnių diapazonas: 5–862 MHz
• Mažas srovės suvartojimas: 25 mA (budėjimo indikacija iš santraukos)
• Matmenys (P×G×A): 215 × 43 × 148 mm
• Montavimas patalpose, integruotas LNB maitinimo šaltinis su apsauga nuo trumpojo jungimo

Kaip naudoti

Sumontuokite multisvičių patalpose ir prijunkite palydovinius bei antžeminius įėjimus pagal instaliacijos planą. Jei reikia, maitinkite LNB iš integruoto maitinimo šaltinio. Prijunkite imtuvus arba paskirstymo tinklą prie išėjimų. Įrenginys automatiškai aptiks imtuvo signalizaciją ir parinks tinkamą režimą (tradicinė signalizacija, DiSEqC arba vieno kabelio EN 50494 / EN 50607). Jei naudojate plačiajuosčius LNB, įjunkite plačiajuosčio į Quatro režimą pagal poreikį, kad maitintumėte tolesnį standartinį multisvičių.

Rekomendacijos

Kelių padavimo ar plačiajuosčio ryšio instaliacijose įsitikinkite, kad prijungti imtuvai palaiko pasirinktą vieno kabelio standartą (EN 50494 arba EN 50607/JESS) arba DiSEqC, kur reikia; patikrinkite kabelių kokybę ir įžeminimą, kad išlaikytumėte signalo vientisumą ir pasinaudotumėte EXD 154 AGC bei energijos taupymo funkcijomis.
