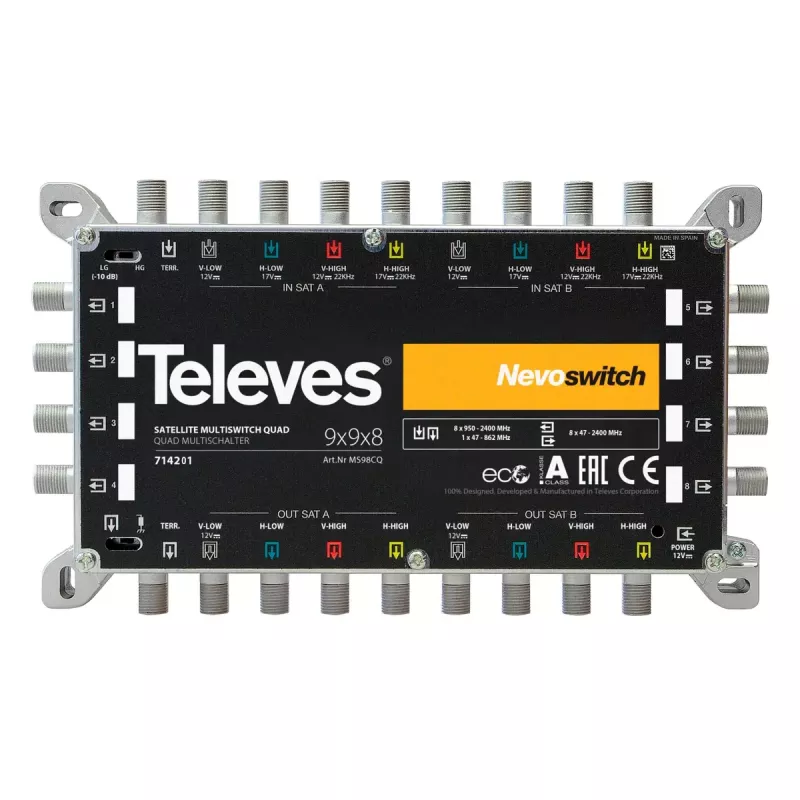

Palydovinis multiswitch Televes 714201 9 įėjimai 17 išėjimų

Televes 714201 palydovinis multiswitch užtikrina signalo paskirstymą iš dviejų palydovų ir antžeminės antenos keliems imtuvams. Jame yra devyni įėjimai (vienas antžeminis ir aštuoni palydoviniai poliarizacijos) ir septyniolika išėjimų, palaikantys įėjimo dažnius nuo 950 iki 2400 MHz. Įrenginys gali būti montuojamas kaip terminalinis žvaigždinėje topologijoje arba naudojamas kaskadiniu būdu su paprastu perjungikliu; jis suprojektuotas ir pagamintas Europoje.

Privalumai

Šis multiswitch yra suderinamas su Quad ir turi 22 kHz generatorių, užtikrinantį optimalų veikimą su Quad LNB. Kiekviena aštuonių vartotojų išėjimų grupė turi 10 dB žemo / aukšto stiprinimo (LG/HG) perjungiklį, leidžiantį slopinti palydovinius įėjimo signalus pagal poreikį. Įrenginys suderinamas su grįžtamojo kanalo programomis ir pasižymi kompaktiškais matmenimis (208 × 30 × 120 mm) bei mažomis srovės sąnaudomis (125 mA) esant 12 V maitinimui.

Tinka

• Palydovinės ir antžeminės televizijos signalų paskirstymui keliems imtuvams namuose ar mažuose pastatuose
• Įrenginiams, naudojantiems Quad LNB ir kelių palydovų konfigūracijas
• Nustatymams, kuriems reikalingas kaskadinis prijungimas arba terminalinis paskirstymas žvaigždinėje topologijoje

Pagrindinės specifikacijos

• Modelis: Televes 714201
• Įėjimai: 9 (1 antžeminis + 8 palydoviniai poliarizacijos)
• Išėjimai: 17
• Dažnių diapazonas: 950–2400 MHz
• Maitinimo įtampa: 12 V
• Signalo lygio diapazonas: 90–112 dBμV
• Srovės sąnaudos: 125 mA
• Matmenys (P×G×A): 208 × 30 × 120 mm
• EAN: 8424450187418

Kaip naudoti

Prijunkite antžeminę anteną prie antžeminio įėjimo, o du palydovinius LNB – prie palydovinių įėjimų (visos keturios poliarizacijos kiekvienam palydovui). Sumontuokite multiswitch tinkamoje spintoje arba ant sienos, pateikite 12 V maitinimo šaltinį ir nutieskite koaksialinius kabelius nuo vartotojų išėjimų iki kiekvieno imtuvo. Naudokite 10 dB LG/HG perjungiklį kiekvienai aštuonių vartotojų grupei, kad prireikus reguliuotumėte palydovinio signalo slopinimą. Kaskadiniam montavimui naudokite suderinamą perjungiklį, kad prijungtumėte įrenginius pagal poreikį.

Rekomendacijos

Kad priėmimas būtų stabilus, patikrinkite kabelių kokybę ir jungčių vientisumą, nustatykite LG/HG perjungiklius pagal imtuvuose išmatuotus signalo lygius ir įsitikinkite, kad Quad LNB yra suderinamas su 22 kHz generatoriumi. Montavimo metu laikykitės vietinių įžeminimo ir įrengimo standartų.
