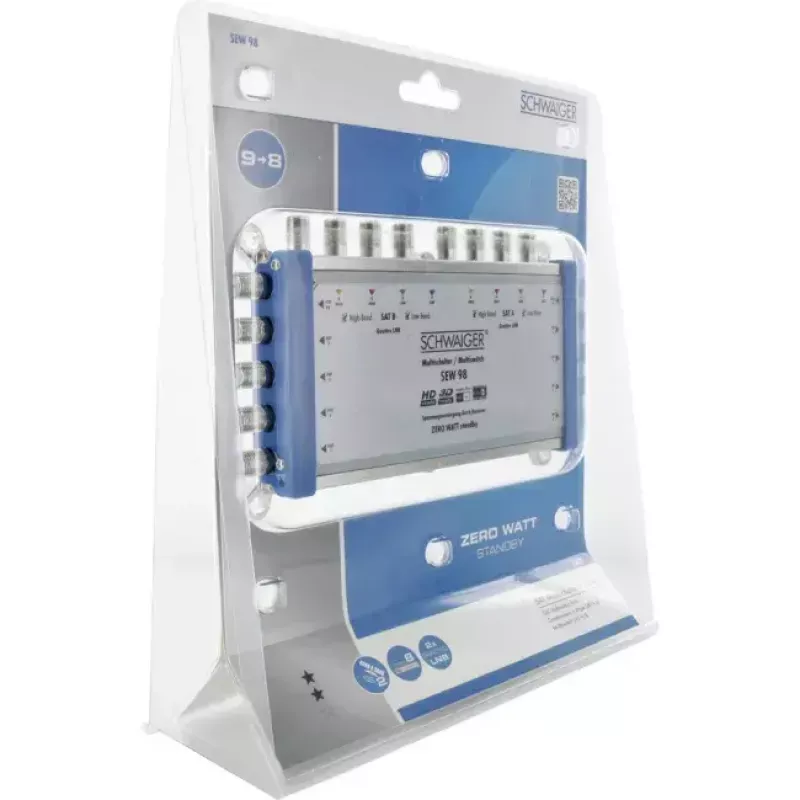

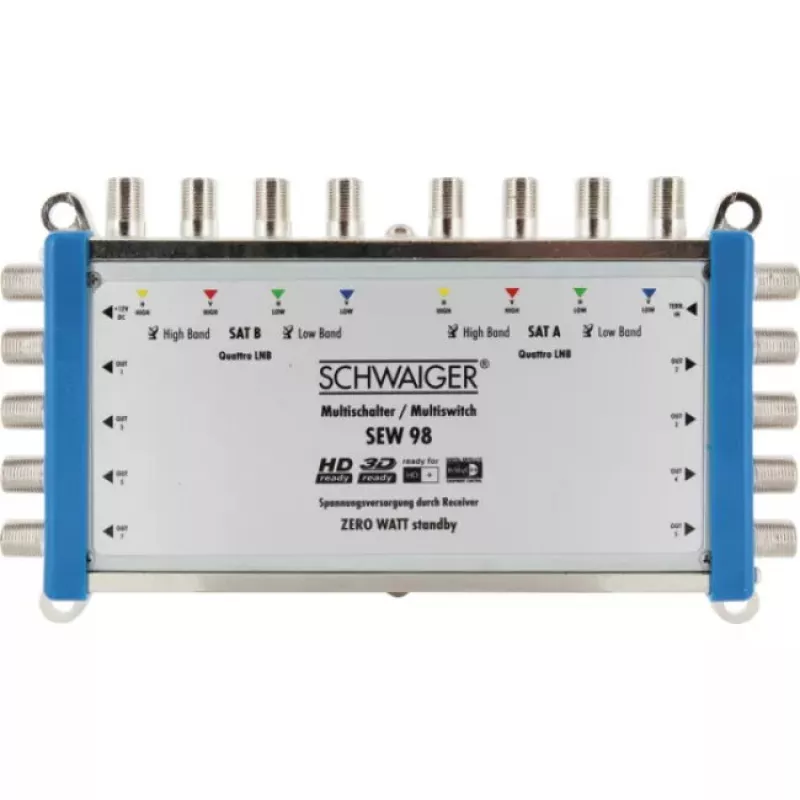

Palydovinis daugiajungiklis Schwaiger SEW98 531

SCHWAIGER palydovinis daugiajungiklis SEW98 531 paskirsto skaitmeninius signalus iš dviejų palydovų pozicijų iki aštuonių imtuvų. Jam reikalingas Quattro LNB kaip signalo šaltinis, ir jis užtikrina nepriklausomą programų prieigą prie kiekvieno prijungto imtuvo. Įrenginys maitinamas pasyviai iš prijungtų imtuvų ir persijungia į 0 W miego būseną kartu su LNB, kai nė vienas imtuvas nereikalauja maitinimo.

Privalumai

Daugiajungiklis turi devynis įėjimus ir aštuonis išėjimus, palaiko įvesties dažnių diapazoną 950–2150 MHz ir tiekia LNB maitinimą 14 V ir 18 V. Jo kompaktiški matmenys (155 mm × 20 mm × 80 mm) leidžia montuoti ribotose erdvėse. Įrenginys leidžia vienu metu, nepriklausomai pasirinkti kanalus visuose prijungtuose imtuvuose, ir įprastai veikdamas nereikalauja atskiro maitinimo šaltinio.

Tinka

• Mažoms ir vidutinėms kelių kambarių palydovinės TV instaliacijoms
• Dviejų palydovų pozicijų paskirstymui iki aštuonių abonentų
• Konfigūracijoms, naudojančioms Quattro LNB
• Instaliacijoms, kur ribota erdvė ir reikalingas kompaktiškas daugiajungiklis

Pagrindinės specifikacijos

• Prekės ženklas: SCHWAIGER
• Modelis / MPN: SEW98 531
• EAN: 4004005370324
• Įėjimai / Išėjimai: 9 įėjimai, 8 išėjimai
• Įvesties dažnių diapazonas: 950–2150 MHz
• LNB maitinimas: 14 V / 18 V (maitinamas iš prijungtų imtuvų)
• Matmenys (P × G × A): 155 mm × 20 mm × 80 mm

Kaip naudoti

Prijunkite keturis Quattro LNB išėjimus (dvi palydovų pozicijos, vertikali ir horizontali poliarizacija) prie atitinkamų daugiajungiklio įėjimų. Nutieskite koaksialinius kabelius nuo daugiajungiklio išėjimų iki kiekvieno imtuvo. Imtuvai maitina daugiajungiklį ir LNB automatiškai; įprastai veikiant nereikia išorinio maitinimo šaltinio. Patikrinkite kabelių jungtis ir imtuvo nustatymus, tada nepriklausomai pasirinkite kanalus kiekviename imtuve.

Rekomendacijos

Siekiant patikimo veikimo, naudokite kokybiškus koaksialinius kabelius ir užtikrinkite, kad Quattro LNB būtų tinkamai sumontuotas ir nukreiptas. Jei nėra prijungtų kelių imtuvų, daugiajungiklis ir LNB liks 0 W miego režime, kol imtuvas paprašys maitinimo.
