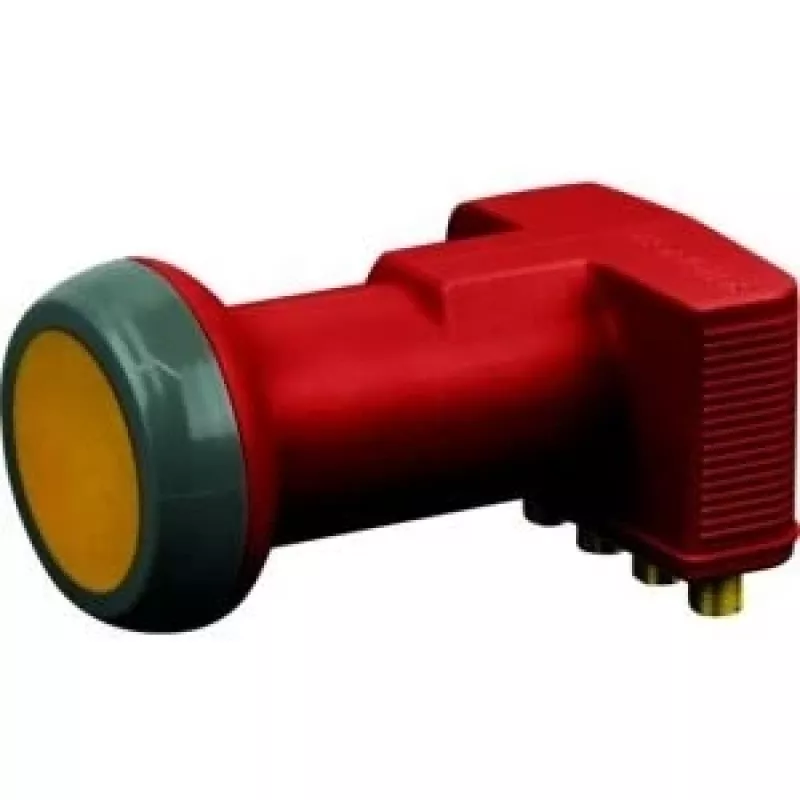

Mažo triukšmo blokinis dažnio keitiklis Schwaiger SPS6918 R

„Schwaiger SPS6918 R“ yra mažo triukšmo blokinis dažnio keitiklis (LNB), skirtas Ku juostos palydoviniam priėmimui 10,7–12,75 GHz dažnių diapazone. Įdėtas į terakotos spalvos korpusą su 4 cm apšvitintuvu, šis LNB užtikrina stabilų dažnio keitimą ir yra sukurtas patikimam veikimui namų ir mažos apertūros palydovinėse sistemose. Esant vardinei 250 mA srovės sąnaudai, jis suderinamas su standartiniais palydoviniais imtuvais ir daugialypio perjungimo sistemomis, tiekiančiomis maitinimą koaksialiniu kabeliu.

Privalumai

Įrenginys sujungia kompaktišką apšvitintuvo konstrukciją su mažo triukšmo architektūra, kad užtikrintų patikimą signalo aiškumą įvairioms palydovinėms paslaugoms. Vidutinės energijos sąnaudos padeda taupiai naudoti energiją, o atspari oro sąlygoms korpuso danga ir standartizuotas tvirtinimas palengvina montavimą. Terakotos spalvos apdaila suteikia diskretišką išvaizdą, tinkančią daugeliui lauko įrengimo vietų.

Tinka

• Namų palydovinei televizijai priimti Ku juostoje
• Mažoms ir vidutinėms palydovinėms antenoms bei ofsetiniams reflektoriams
• Vieno imtuvo ir daugialypio perjungimo sistemoms, kurioms reikalingas standartinis LNB
• Lauko įrenginiams, kuriems reikia kompaktiško, oro sąlygoms atsparaus LNB

Pagrindinės specifikacijos

• Veikimo dažnių diapazonas: 10,7–12,75 GHz (Ku juosta)
• Apšvitintuvo skersmuo: 4 cm
• Tipinė srovės sąnauda: 250 mA
• Korpuso spalva: terakota
• Palaikomi poliarizacijos tipai: standartinė linijinė poliarizacija (vertikali/horizontali) per imtuvo perjungimą
• Jungtis: F tipo koaksialinė išvestis (standartinė palydoviniams LNB)

Kaip naudoti

Sumontuokite LNB suderinamos palydovinės antenos apšvitintuvo laikiklyje arba stove, užtikrindami, kad apšvitintuvas sutaptų su antenos židinio tašku. Prijunkite koaksialinį kabelį prie F tipo išvesties ir nuveskite jį iki palydovinio imtuvo arba daugialypio perjungiklio; imtuvas tieks reikiamą maitinimą ir poliarizacijos perjungimą per koaksialą. Tiksliai sureguliuokite antenos padėtį, stebėdami signalo stiprumą ir kokybę imtuve. Užfiksuokite visas išorines jungtis ir hermetizuokite kabelio ir jungties sujungimą, kad sumažintumėte drėgmės patekimą.

Rekomendacijos

Kad veikimas būtų optimalus, naudokite LNB su tinkamo dydžio antena ir stabiliu stovu; patikrinkite imtuvo nustatymus Ku juostos dažniams ir poliarizacijai. Regionuose, kur gausu kritulių arba druskos purslų, periodiškai apžiūrėkite korpusą ir jungtis bei pakeiskite pažeistus tarpiklius. Jei naudojate daugialypį perjungiklį, įsitikinkite, kad sistema tiekia pakankamą nuolatinės srovės galią LNB ir bet kokiems papildomiems aktyviems komponentams palaikyti.
