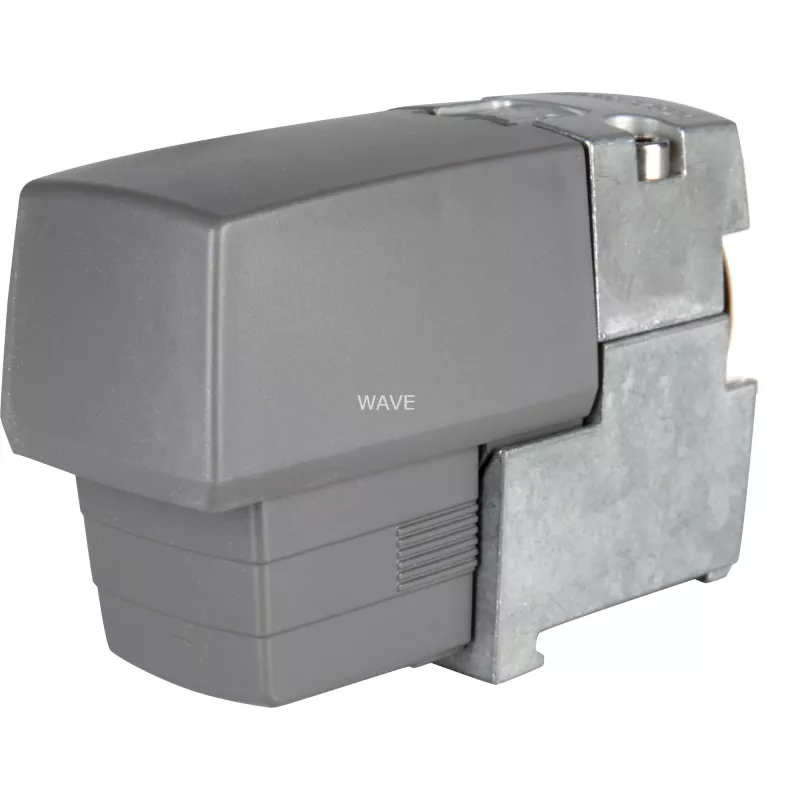

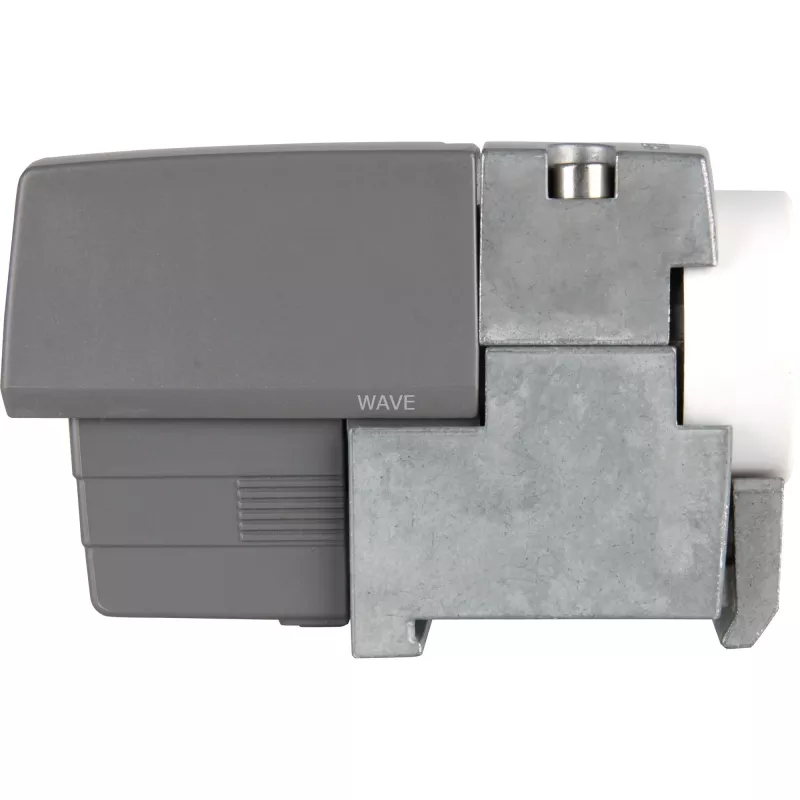

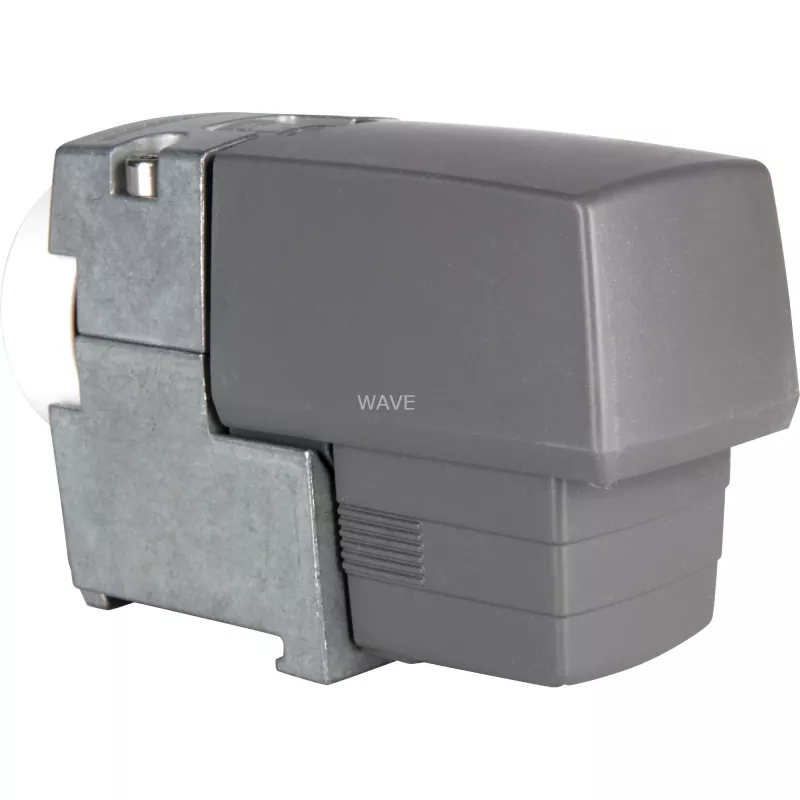

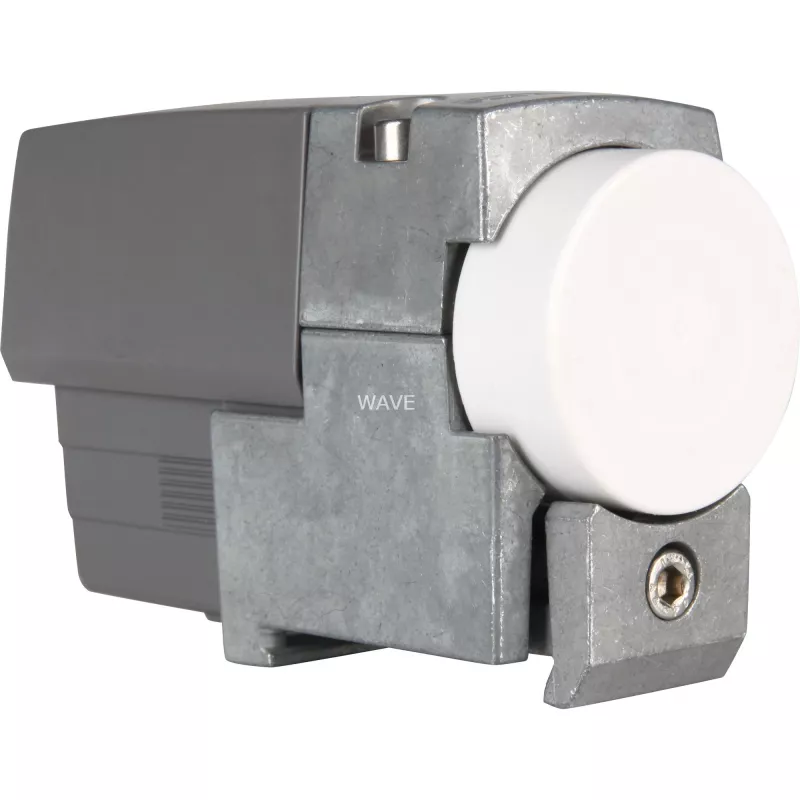

LNB Kathrein UAS 571 Pilka

LNB Kathrein UAS 571 Pilka – universalus vieno išėjimo keitiklis, skirtas palydoviniam priėmimui. Jis veikia 10,70–12,75 GHz dažnių diapazone ir turi vieną perjungiamą išėjimą, skirtą prijungti prie buitinių imtuvų. Kompaktiškas korpusas (112 x 72 x 44 mm) ir nedidelis svoris (360 g) leidžia jį naudoti standartinėse palydovinių antenų sistemose, kuriose reikalingas patikimas vieno išėjimo LNB.

Privalumai

Šis LNB palaiko universalų žemo triukšmo bloko dažnių diapazoną 10,70–12,75 GHz ir siūlo perjungiamą išėjimą su 14/18 V ir 0/22 kHz signalais vertikaliai/horizontaliai poliarizacijai ir dažnių juostų perjungimui. Jis suderinamas su kelių palydovų sistemomis, naudoja mažai srovės (apie 80 mA) ir turi standartinę F/75 jungtį, todėl jį lengva montuoti ir jis suderinamas su įprastais koaksialiniais kabeliais bei palydoviniais imtuvais.

Tinka

• Namų palydovinėms sistemoms su vienu imtuvu
• Mažoms gyvenamosioms antenoms, kurioms reikia kompaktiško LNB
• Sistemoms, kuriose ateityje planuojama pridėti kelis palydovus

Pagrindinės specifikacijos

• Dažnių diapazonas: 10,70–12,75 GHz
• Išėjimai: 1 perjungiamas (14/18 V, 0/22 kHz)
• Srovės suvartojimas: 80 mA
• Jungtis: F/75 (viena)
• Matmenys: 112 x 72 x 44 mm
• Svoris: 360 g
• Prekės ženklas: Kathrein; MPN: 20110017; EAN: 4021121468834

Naudojimo instrukcija

Pritvirtinkite Kathrein UAS 571 prie suderinamos palydovinės antenos laikiklio taip, kad LNB būtų nukreiptas į antenos reflektorių. Prijunkite LNB F/75 išėjimą prie imtuvo, naudodami koaksialinį kabelį su atitinkama F jungtimi. Maitinimą ir perjungimą tarp poliarizacijų bei dažnių juostų užtikrina imtuvas per koaksialinį kabelį, naudodamas 14/18 V ir 0/22 kHz signalus. Norėdami gauti optimalų priėmimą, reguliuokite antenos padėtį, stebėdami signalo kokybę imtuve.

Rekomendacijos

Naudokite atmosferos poveikiui atsparias koaksialines jungtis ir įsitikinkite, kad LNB yra tvirtai pritvirtintas, kad išvengtumėte nesutapimų. Montuojant keliems imtuvams, apsvarstykite galimybę naudoti multiswich ar kitą kelių išėjimų LNB; UAS 571 pirmiausia skirtas sistemoms su vienu imtuvu.
