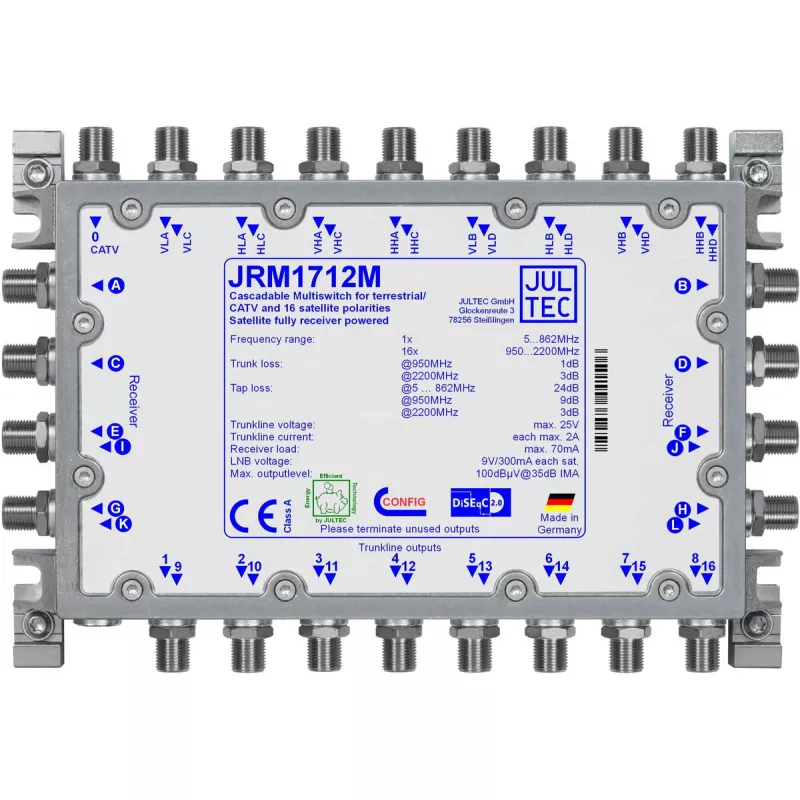

Palydovinis daugiajungiklis JULTEC JRM1712M — 9 įėjimai, 16 išėjimų, 35 dB atskyrimas

JULTEC JRM1712M yra palydovinis daugiajungiklis su 9 įėjimais ir 16 išėjimų, skirtas palydoviniams signalams paskirstyti keliems imtuvams gyvenamosiose ir mažose komercinėse daugiakanalėse sistemose. Įrenginys užtikrina 35 dB įėjimų atskyrimą, kad būtų sumažinti tarpusavio trukdžiai, priima 9 V valdymo įtampą tam skirtuose įėjimuose ir sunaudoja apie 300 mA srovės. Kompaktiškame metaliniame korpuse, kurio matmenys yra 211×144×54 mm, daugiajungiklis skirtas montuoti patalpoje arba įrangos stove, kur erdvė yra ribota.

Privalumai

Daugiajungiklis sujungia didelę įėjimų izoliaciją su kompaktišku metaliniu korpusu, kad sumažintų elektromagnetinius trukdžius ir užtikrintų patikimą signalų paskirstymą. Jo devynių įėjimų konfigūracija palaiko kelias poliarizacijas ir dažnių juostas iš LNB arba skirstomųjų stiprintuvų, o 16 išėjimų leidžia prijungti daug imtuvų be papildomo skirstymo. Mažos energijos sąnaudos ir standartinė valdymo įtampa užtikrina integraciją su įprastomis palydovinėmis sistemomis.

Tinka

• Palydovinių signalų paskirstymui iki 16 imtuvų namuose ar mažuose daugiabučiuose
• Daugiakanalėms sistemoms, kurioms reikia kelių LNB įėjimų (poliarizacijoms ir juostoms)
• Montavimui patalpoje, įrangos spintose ar mažuose stovuose
• Įrenginiams, kur pageidaujamas kompaktiškas dydis ir tvirtas metalinis korpusas

Pagrindinės specifikacijos

• Įėjimų skaičius: 9
• Išėjimų skaičius: 16
• Įėjimų atskyrimas / izoliacija: 35 dB
• Valdymo / įėjimo įtampa: 9 V tam skirtuose įėjimuose
• Energijos sunaudojimas: apie 300 mA
• Korpuso medžiaga: metalas
• Matmenys: 211 × 144 × 54 mm

Kaip naudoti

Sumontuokite JULTEC JRM1712M sausoje, vėdinamoje patalpoje ir pritvirtinkite prie paviršiaus arba įrangos stovo naudodami tinkamus tvirtinimo elementus. Prijunkite iki devynių palydovinių įėjimų (LNB išėjimų arba ankstesnių daugiajungiklių) prie atitinkamų įėjimo jungčių, laikydamiesi poliarizacijos ir juostos / poliarizacijos priskyrimų. Prijunkite iki šešiolikos imtuvų prie išėjimo prievadų naudodami tinkamos kokybės ir ilgio bendraašius kabelius. Užtikrinkite reikiamą valdymo įtampą, kur nurodyta, ir patikrinkite maitinimo bei signalų lygius palydoviniu matuokliu arba imtuvo diagnostika, kad užtikrintumėte teisingą paskirstymą ir priėmimą.

Rekomendacijos

Naudokite kokybiškus bendraašius kabelius ir jungtis, kad išlaikytumėte signalo vientisumą, venkite tiesti kabelius šalia didelės galios elektros įrenginių ir stenkitės, kad kabelių ilgis būtų kuo trumpesnis. Įrenginiams su ilgais kabelių ruožais arba esant ribiniam signalo lygiui apsvarstykite galimybę naudoti linijinius stiprintuvus arba iš anksto sustiprintus LNB, kad kompensuotumėte nuostolius. Laikykitės vietinių taisyklių ir saugos praktikos montuodami ir prijungdami įrenginį.
