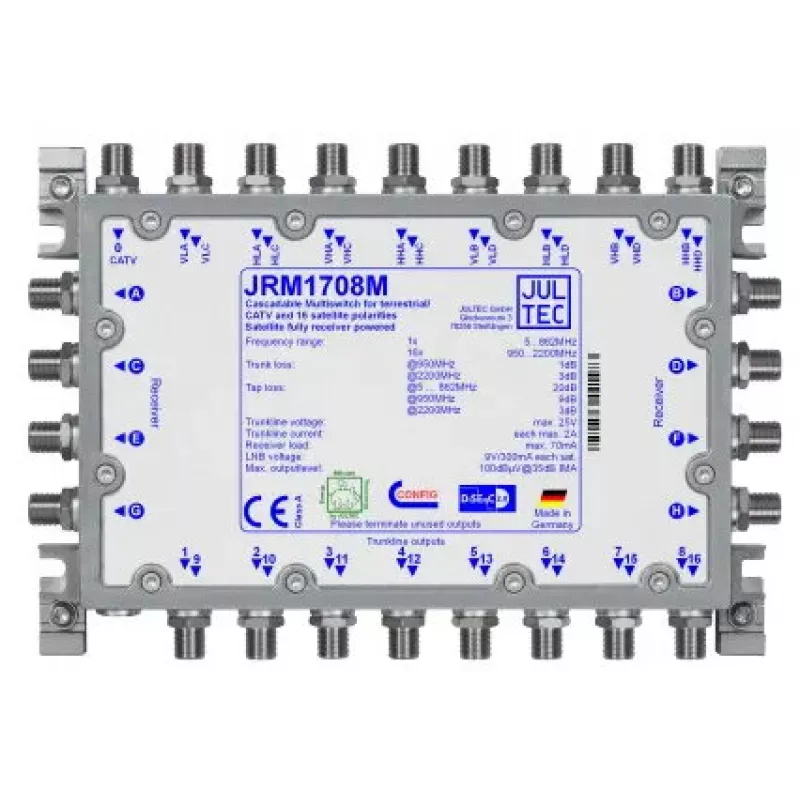

Palydovinis multijungiklis JULTEC JRM1708M — 17 įėjimų, 8 išėjimai, 35 dB atskyrimas, 9 V

JULTEC JRM1708M yra palydovinis multijungiklis, skirtas paskirstyti palydovinius ir antžeminius signalus iš kelių LNB į kelis imtuvus. Turėdamas 17 įėjimų ir 8 nepriklausomus išėjimus, įrenginys palaiko kelių kambarių palydovines instaliacijas ir kaskadines sistemų architektūras, užtikrindamas 35 dB įėjimų atskyrimą ir 9 V įėjimo įtampą prijungtai įrangai. Kompaktiškas korpusas (211×144×54 mm) ir 300 mA energijos suvartojimas leidžia jį montuoti ryšių spintose ir paskirstymo taškuose.

Privalumai

Multijungiklis pasižymi didele 35 dB įėjimų izoliacija, kuri sumažina signalų trikdžius tarp įėjimų ir palaiko stabilų priėmimą visuose išėjimuose. 17 įėjimų konfigūracija leidžia priimti kelis LNB arba kombinuotus palydovinius ir antžeminius įvestis, o aštuoni išėjimai užtikrina paskirstymą keliems imtuvams arba tolesnėms kaskadoms. Vidutinis energijos suvartojimas ir kompaktiški matmenys leidžia lanksčiai išdėstyti gyvenamosiose ar nedidelėse komercinėse instaliacijose.

Tinka

• Kelių kambarių palydovinės televizijos paskirstymui butuose ir namuose
• Kaskadinėms multijungiklių sistemoms, norint padidinti imtuvų skaičių
• Instaliacijoms, jungiančioms kelis LNB arba poliarizacijos / diapazono šaltinius
• Mažoms komercinėms vietoms, kurioms reikia kelių nepriklausomų palydovinių išėjimų

Pagrindinės specifikacijos

• Įėjimai: 17 signalų įėjimų palydoviniams ir (arba) antžeminiams šaltiniams
• Išėjimai: 8 nepriklausomi išėjimo prievadai imtuvams arba kaskadinėms jungtims
• Įėjimų atskyrimas (izoliacija): 35 dB, kad sumažintų kryžminius trukdžius tarp įėjimų
• Įėjimo įtampa: 9 V maitinimas prijungtiems LNB arba valdymo signalams
• Energijos suvartojimas: 300 mA
• Matmenys: 211 × 144 × 54 mm (P × G × A)

Kaip naudoti

Sumontuokite multijungiklį sausoje, vėdinamoje vietoje šalia paskirstymo taško. Prijunkite palydovinius LNB tiekimo ir bet kokius antžeminius įėjimus prie atitinkamų įėjimo prievadų, atsargiai naudodami teisingai pažymėtus kabelius ir tinkamas F tipo jungtis. Prijunkite maitinimą prie įrenginio pagal diegimo instrukcijas ir patikrinkite, ar prijungti imtuvai sukonfigūruoti atitinkamiems palydoviniams srautams. Kai jungiami kaskadiniai įrenginiai, naudokite tam skirtus kaskadinius išėjimus ir užtikrinkite, kad kiekviena pakopa būtų maitinama ir užbaigta pagal reikalavimus, kad būtų išlaikytas signalo lygis.

Rekomendacijos

Naudokite aukštos kokybės bendraašius kabelius ir profesionalias F tipo jungtis, kad išsaugotumėte signalo vientisumą. Patikrinkite kabelių ilgius ir prireikus apsvarstykite stiprinimo ar slopinimo naudojimą, kad subalansuotumėte signalo lygius ilgose atkarpose. Diegimo metu patikrinkite kiekvieną išėjimą suderinamu imtuvu arba spektro matuokliu, kad patvirtintumėte tinkamą signalo paskirstymą, ir prireikus sureguliuokite kaskadines konfigūracijas.
