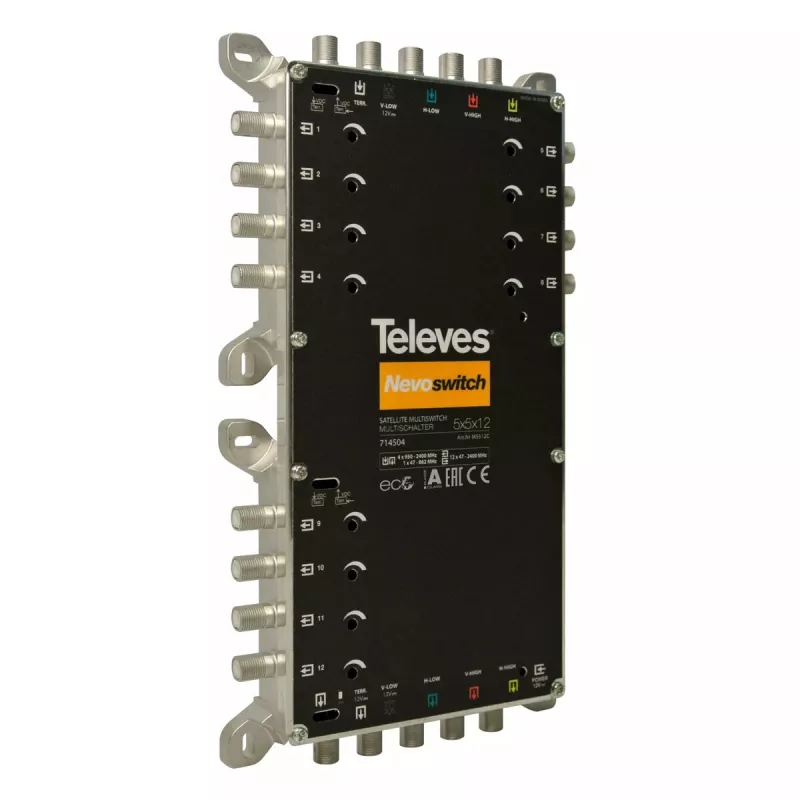

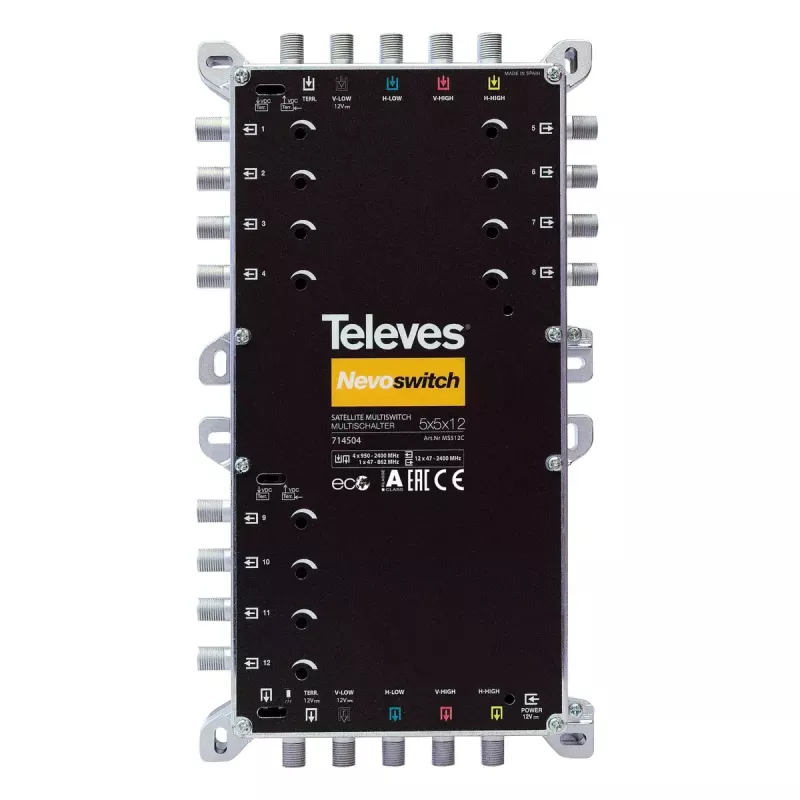

Palydovinis daugiajungiklis Televes MS512C

„Televes MS512C“ yra palydovinis daugiajungiklis, skirtas paskirstyti palydovinius signalus iš iki penkių įėjimų į dvylika nepriklausomų išėjimų. Apimantis platų 950–2400 MHz dažnių diapazoną, šis įrenginys palaiko tipinius LNB ir imtuvų reikalavimus, tuo pačiu užtikrindamas kompaktišką, mažai energijos naudojančią veiklą esant 12 V ir 85 mA suvartojimui. MS512C skirtas struktūrizuotoms instaliacijoms, kur keliems imtuvams ar tiuneriams reikia stabilaus priėjimo prie palydovinių kanalų be signalo konfliktų.

Privalumai

Daugiajungiklis užtikrina vienalaikį paskirstymą į dvylika išėjimų su pastoviu dažnių aprėptimi ir mažu energijos vartojimu. Jo kompaktiška konstrukcija supaprastina montavimą įrangos stovuose ar laidų spintose ir sumažina šilumos generavimą. Stabilus signalų valdymas ir suderinamumas su standartiniais LNB išėjimais leidžia lengvai integruoti tiek į naujas, tiek į esamas palydovinio signalo paskirstymo sistemas.

Tinka

• Mažoms ir vidutinėms gyvenamosioms palydovinėms instaliacijoms
• Daugiabučiams namams su bendrais palydoviniais signalais
• Mažoms komercinėms patalpoms, kurioms reikia kelių nepriklausomų imtuvų
• Vieno būsto sistemų atnaujinimui iki kelių imtuvų konfigūracijos

Pagrindinės specifikacijos

• Įėjimai: 5 (palydoviniai / LNB įėjimai)
• Išėjimai: 12 nepriklausomų imtuvų išėjimų
• Dažnių diapazonas: 950–2400 MHz
• Darbinė įtampa: 12 V
• Energijos suvartojimas: 85 mA
• Formos faktorius: kompaktiškas daugiajungiklis, skirtas montuoti patalpoje

Kaip naudoti

Prijunkite palydovinės antenos LNB išėjimus prie daugiajungiklio įėjimų, vadovaudamiesi signalų žymėjimu ant įrenginio. Nutieskite bendraašius kabelius nuo kiekvieno iš dvylikos išėjimų prie atitinkamų palydovinių imtuvų ar tiunerių. Pateikite stabilų 12 V maitinimą daugiajungikliui ir patikrinkite kiekvieno imtuvo signalo priėmimą bei kanalų derinimą. Jei integruojate į esamą paskirstymo tinklą, išlaikykite tinkamus kabelių ilgius ir kokybę, kad sumažintumėte signalo praradimą ir impedanso neatitikimą.

Rekomendacijos

Norint geriausių rezultatų, naudokite aukštos kokybės 75 Ω bendraašius kabelius ir jungtis, įsitikinkite, kad LNB teikia reikiamus išėjimus daugiajungikliui, ir statykite įrenginį vėdinamoje, sausoje patalpų vietoje, atokiau nuo stiprių elektromagnetinių trukdžių. Periodiškai tikrinkite kabelių jungtis dėl korozijos ar atsipalaidavimo, kad išlaikytumėte signalo kokybę.
