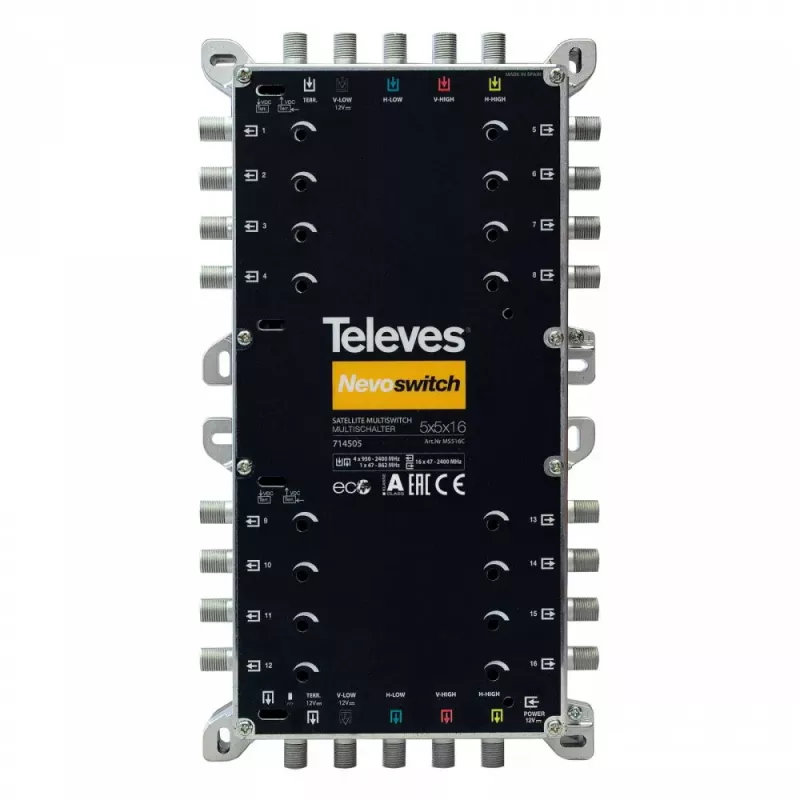

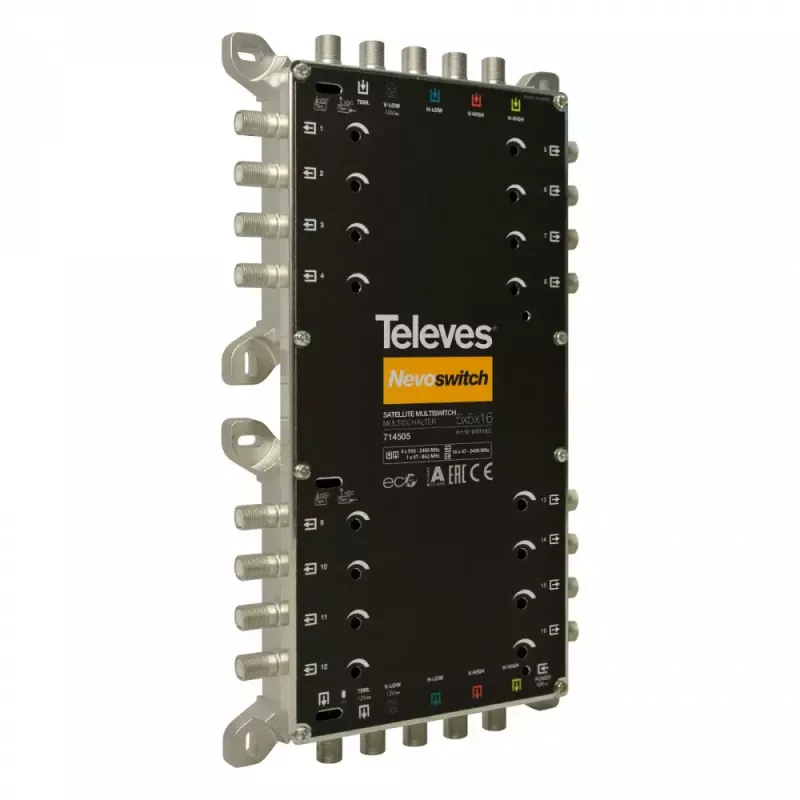

Palydovinis multiswitch Televes 714505 5 įėjimai 16 išėjimų

Palydovinis multiswitch Televes 714505 turi penkis įėjimus – vieną antžeminį (VHF/UHF) ir keturias palydovinės poliarizacijas – bei 16 vartotojo išėjimų. Jis palaiko įėjimo dažnių diapazoną 950–2400 MHz, priima įėjimo signalo lygius nuo 92 iki 105 dBµV ir sunaudoja 105 mA srovę. Kiekviename vartotojo išėjime yra reguliuojamas 12 dB potenciometras, o įrenginį galima įrengti kaip galutinį (žvaigždinė topologija) arba naudoti kaskadiniam jungimui per įmontuotą jungiklį.

Privalumai

Multiswitch užtikrina stabilų palydovinių ir antžeminių signalų paskirstymą keliems imtuvams, kartu suteikdamas kiekvieno išėjimo slopinimo valdymą per 12 dB potenciometrus. Kaskadinio veikimo parinktis padidina įrengimo lankstumą didesnėms sistemoms, o nurodyti dažnių ir įėjimo lygių diapazonai daro jį tinkamą standartinėms Ku juostos palydovinio priėmimo sistemoms. Mažas srovės suvartojimas supaprastina maitinimo planavimą įrenginiuose.

Tinka

• Daugiabučiams namams ar mažiems komerciniams objektams, kuriems reikia iki 16 TV/palydovinių išėjimų
• Žvaigždinės topologijos įrenginiams, kur įrenginys veikia kaip galutinis taškas
• Kaskadinėms multiswitch sistemoms, siekiant išplėsti išėjimų skaičių
• Ku juostos palydovinių signalų ir antžeminių transliacijų paskirstymui keliems imtuvams

Pagrindinės specifikacijos

• Modelis: Televes 714505
• Įėjimai: 5 (1 antžeminis + 4 palydovinės poliarizacijos)
• Išėjimai: 16 vartotojo išėjimų
• Įėjimo dažnių diapazonas: 950–2400 MHz
• Įėjimo lygio diapazonas: 92–105 dBµV
• Kiekvieno išėjimo slopinimas: 12 dB potenciometras
• Energijos suvartojimas: 105 mA
• MPN: 714505 · EAN: 8424450172827

Kaip naudoti

Prijunkite antžeminę anteną prie antžeminio įėjimo, o palydovinio LNB išėjimus – prie keturių palydovinės poliarizacijos įėjimų. Konfigūruokite įrenginį kaip galutinį žvaigždinėje topologijoje, prijungdami kiekvieną vartotojo išėjimą prie imtuvo, arba perjunkite jį į kaskadinį režimą ir prijunkite prie sekančių multiswitch, kad išplėstumėte sistemą. Sureguliuokite kiekvieno išėjimo 12 dB potenciometrą, kad išlygintumėte signalo lygius imtuvuose, ir užtikrinkite, kad sistemos maitinimo šaltinis atitiktų įrenginio reikalavimus.

Rekomendacijos

Siekiant patikimo veikimo, prieš paskirstant patikrinkite, ar įeinantys signalo lygiai patenka į 92–105 dBµV diapazoną, naudokite kokybiškus bendraašius kabelius ir jungtis, o reguliuodami kiekvieno išėjimo slopinimą, stebėkite imtuvo signalo stiprumą, kad išvengtumėte perkrovos ar nepakankamo lygio galiniuose taškuose.
