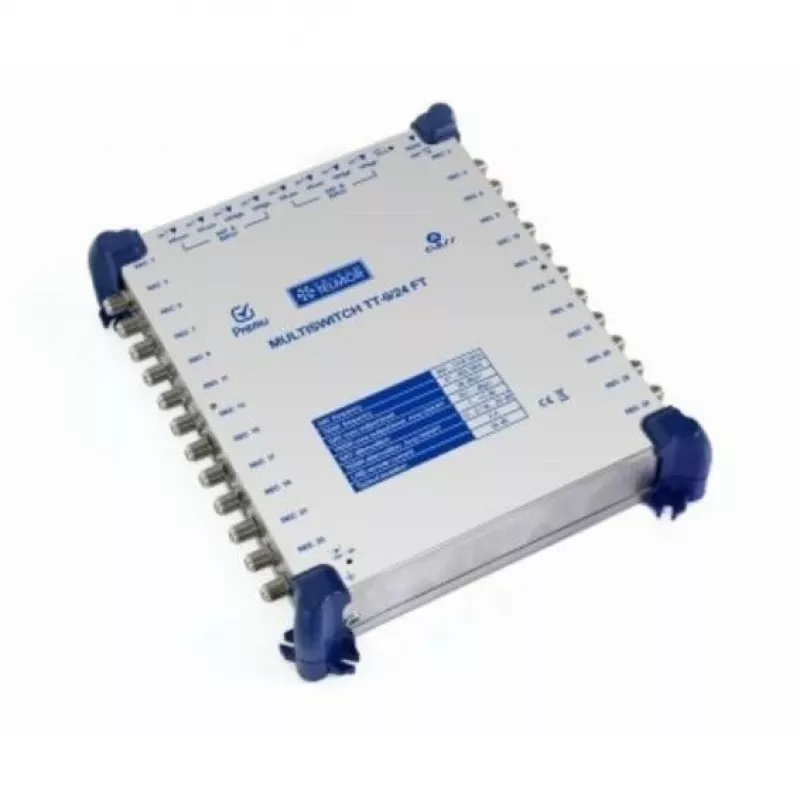

Telmor TT 9/24 FT Classic Terminal Multiswitch su maitinimo šaltiniu

Paskirstant palydovinius ir antžeminius signalus daugeliui imtuvų pastate, dažnai kyla signalo praradimas, trikdžiai ir sudėtingas kabelių tiesimas. „Telmor TT 9/24 FT Classic“ šią problemą išsprendžia sujungdamas signalus iš iki aštuonių palydovinių poliarizacijų ir vieno antžeminio šaltinio, o tada juos švariai tiekia į 24 abonentų išėjimus. Kaip galinis multiswitch, jis yra galutinis paskirstymo taškas kaskadinėje sistemoje, užtikrinantis, kad kiekvienas prijungtas imtuvas gautų stiprų, izoliuotą signalą.

Kam jis skirtas

Šis multiswitch idealiai tinka montuotojams ir nekilnojamojo turto savininkams, įrengiantiems palydovinės televizijos paskirstymą vidutinio ir didelio dydžio gyvenamuosiuose pastatuose, viešbučiuose ar biuruose. Jis tinka sistemoms, naudojančioms Quattro LNB ir antžeminę anteną, kai iki 24 imtuvų reikia nepriklausomos prieigos prie visų kanalų be trikdžių.

Pagrindinės savybės

• Galinis multiswitch su 8 palydoviniais įėjimais (2x Quattro LNB) ir 1 antžeminiu įėjimu
• 24 abonentų išėjimai su F tipo jungtimis
• Integruotas maitinimo šaltinis AC 230V / 50Hz patikimam veikimui
• DiSEqC 2.0 valdymas (suderinamas su 1.0 ir 1.1) pažangiam palydoviniam perjungimui
• Aukšta izoliacija (>30 dB) tarp visų kelių, apsauganti nuo kryžminių trikdžių
• Platus dažnių diapazonas: palydovinis 950-2150 MHz, antžeminis 47-862 MHz
• Kompaktiškas dizainas, lengvai montuojamas skirstomuosiuose spintose

Specifikacijos

• Multiswitch tipas: Galinis
• Palydoviniai įėjimai: 8 (2x Quattro LNB)
• Antžeminiai įėjimai: 1
• Abonentų išėjimai: 24
• Palydovinis dažnių diapazonas: 950-2150 MHz
• Antžeminis dažnių diapazonas: 47-862 MHz
• Palydovinio kelio stiprinimas: -2 iki 2 dB
• Antžeminio kelio stiprinimas: -10 iki -6 dB
• Maksimalus palydovinis išėjimo lygis: 100 dBµV (IMD3 -35 dB)
• Maksimalus antžeminis išėjimo lygis: 85 dBµV (IMD3 -60 dB)
• LNB maitinimas: 18V, maks. 500 mA
• Maitinimo šaltinis: Integruotas AC 230V / 50Hz
• DiSEqC valdymas: DiSEqC 2.0 (suderinamas su 1.0, 1.1)
• Jungčių tipas: F tipo
• Izoliacija SAT-SAT: >30 dB
• Izoliacija SAT-TER: >30 dB
• Izoliacija išėjimas-išėjimas: >30 dB
• Energijos suvartojimas: 10 W tipinis

Patarimai

Norėdami užtikrinti optimalų veikimą, naudokite aukštos kokybės koaksialinį kabelį su tinkamu ekranavimu ir įsitikinkite, kad visos F tipo jungtys yra tvirtai priveržtos. Kaskaduojant kelis multiswitch'us, prijunkite magistralės linijas iš ankstesnio įrenginio prie šio galinio įrenginio palydovinių ir antžeminių įėjimų. Visada laikykitės vietinių elektros instaliacijos taisyklių ir naudokite apsaugą nuo viršįtampių AC maitinimo šaltiniui, kad apsaugotumėte nuo įtampos šuolių.
