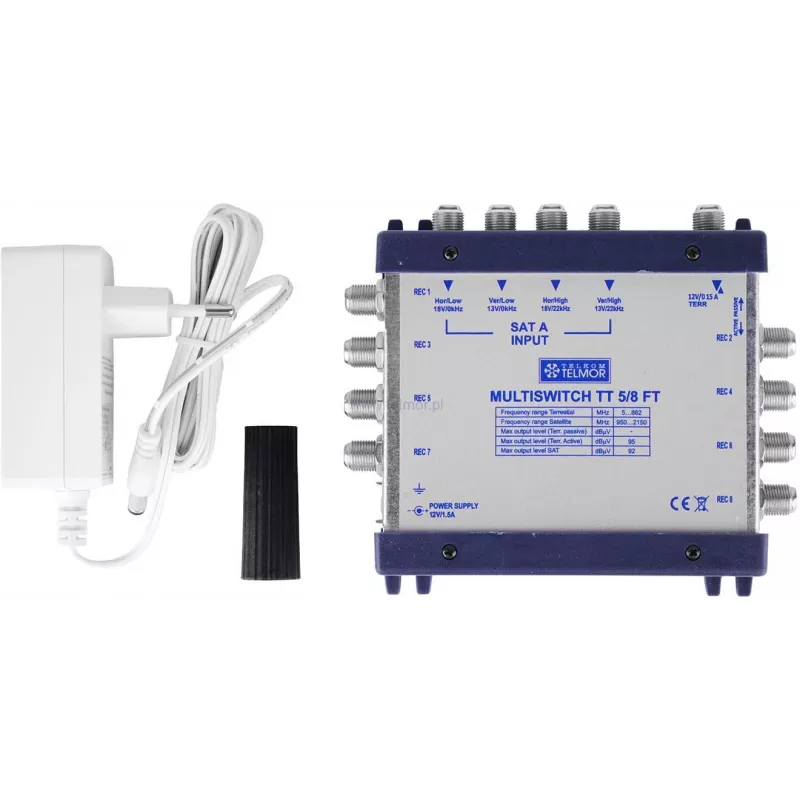

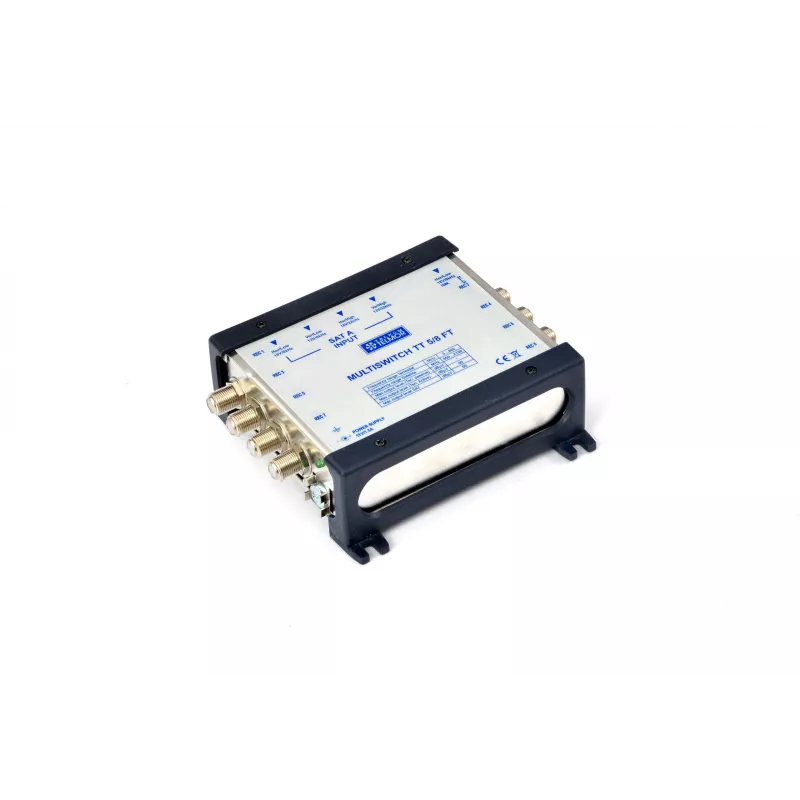

Telmor Multiswitch TT 5/8 Terminal – 5 įėjimai (4 SAT + 1 TER) į 8 išėjimus, DiSEqC 2.0, metalinis korpusas

Palydoviniam signalui paskirstyti daugiabučiuose namuose „Telmor Multiswitch TT 5/8 Terminal“ yra galutinė pakopa, sujungianti iki aštuonių imtuvų linijų su bendra palydovine ir antžemine antenų sistema. Montuotojai ir sistemų integratoriai pasikliauja šiuo galiniu multiswitch įrenginiu, kad iš vienos magistralinės linijos perduotų palydovinį ir antžeminį signalą į atskirus butus ar kambarius, taip nereikia įrengti kelių antenų. Kompaktiškas metalinis korpusas ir F tipo jungtys užtikrina patikimą, ilgalaikį veikimą gyvenamuosiuose ar komerciniuose pastatuose.

Pagrindinės specifikacijos

• Multiswitch tipas: Terminalinis (linijos gale)
• Įėjimai: 5 (4 palydoviniai IF + 1 antžeminis)
• Išėjimai: 8 abonentų/imtuvų linijos
• Palydovinis dažnių diapazonas: 950–2150 MHz
• Antžeminis dažnių diapazonas: 47–862 MHz
• Palydovinio kelio slopinimas: nuo 0 iki -3 dB
• Antžeminio kelio slopinimas: nuo 10 iki -15 dB
• Maksimalus išėjimo lygis (SAT): 90 dBµV (esant 35 dB IMD3)
• Maksimalus išėjimo lygis (TER): 85 dBµV (esant 60 dB IMD3)
• Izoliacija SAT-SAT: >30 dB; SAT-TER: >30 dB
• LNB maitinimas: 13V/18V, 0/22 kHz per palydovinius įėjimus
• Valdymo signalai: DiSEqC 2.0 (suderinamas su 1.0), 13/18V, 0/22 kHz
• Jungtys: F tipo
• Ekranavimo klasė: A
• Maitinimas: iš prijungtų imtuvų arba per išorinį maitinimo šaltinį
• Srovės suvartojimas (LNB): maks. 4 × 200 mA
• Srovės suvartojimas (imtuvas): maks. 8 × 20 mA
• Darbinė temperatūra: nuo -20 iki +50 °C
• Korpuso medžiaga: metalas

Kodėl verta rinktis

TT 5/8 terminalinis multiswitch sukurtas užtikrinti didelę izoliaciją ir mažą signalo slopinimą, užtikrinant švarų signalo paskirstymą visuose išėjimuose. Jo DiSEqC 2.0 suderinamumas leidžia nuotoliniu būdu valdyti palydovo pasirinkimą iš kiekvieno imtuvo, o metalinis korpusas užtikrina puikų ekranavimą nuo trikdžių. Įrenginys gali būti maitinamas tiesiogiai iš prijungtų imtuvų, supaprastinant montavimą, arba per išorinį maitinimo šaltinį didesnėms sistemoms.

Idealiai tinka

• Daugiabučiams pastatams (butams, kondominiumams) su viena palydovine antena
• Viešbučiams, ligoninėms ir biurų pastatams, kuriems reikia centralizuoto TV signalo paskirstymo
• Esamų antžeminių paskirstymo sistemų atnaujinimui įtraukiant palydovinius kanalus
• SMATV (bendros palydovinės antenos televizijos) įrengimams

Svarbu žinoti

Kaip terminalinis multiswitch, šis įrenginys skirtas naudoti paskirstymo linijos gale. Kaskadiniam ar magistraliniam naudojimui rinkitės tinkamą praėjimo tipo multiswitch. F tipo jungtims reikia standartinių bendraašių kabelių su tinkamomis užspaudžiamomis arba prisukamomis jungtimis. Užtikrinkite tinkamą įžeminimą ir naudokite suderinamą maitinimo šaltinį, jei imtuvų maitinimo nepakanka.
