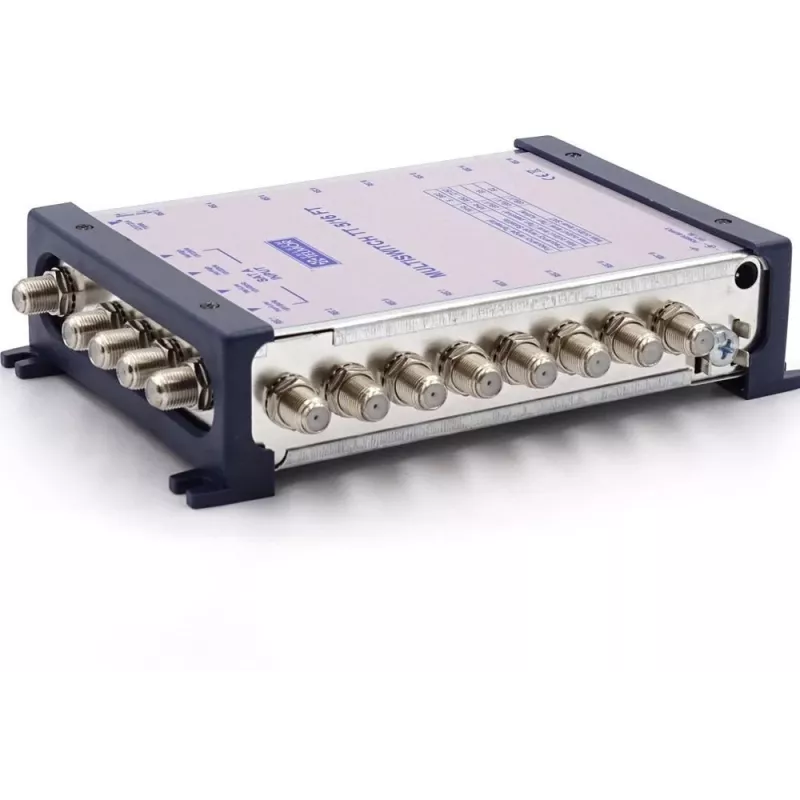

TELMOR Multiswitch TT 5/16 Terminal 4 SAT Inputs 16 Outputs

TELMOR Multiswitch TT 5/16 yra aukštos kokybės terminalinis multiswitch, skirtas palydovinių ir antžeminių signalų paskirstymui šiuolaikiniuose daugiabučiuose namuose. Su 4 SAT įėjimais (HL, HH, VL, VH) ir 1 antžeminiu įėjimu, jis teikia 16 abonentinių išėjimų, todėl idealiai tinka vidutinėms ir didelėms instaliacijoms. Įrenginys palaiko DiSEqC 2.0/1.0 valdymą ir veikia visame SAT IF dažnių diapazone (950-2150 MHz) bei TER dažnių diapazone (47-862 MHz). Kompaktiškas terminalo dizainas leidžia lengvai integruoti į esamus paskirstymo tinklus.

Privalumai

• Palaiko iki 16 abonentų su individualiu signalo paskirstymu
• Suderinamas su DiSEqC 2.0/1.0 pažangiam palydoviniam valdymui
• Didelė izoliacija tarp įėjimų ir išėjimų užtikrina minimalius trikdžius
• Gali būti maitinamas per imtuvą arba pasirenkamu išoriniu maitinimo šaltiniu
• Patikimos F tipo jungtys patikimam signalo perdavimui

Tinka

• Daugiabučiams namams ir kitiems daugiabučiams, kuriems reikalingas palydovinės ir antžeminės televizijos paskirstymas
• Instaliacijoms, kuriose reikalingas terminalinis multiswitch lengvai integracijai
• Sistemoms, naudojančioms DiSEqC valdomus LNB ir antenas

Pagrindinės specifikacijos

• SAT įėjimų skaičius: 4 (HL, HH, VL, VH)
• TER įėjimų skaičius: 1
• Abonentinių išėjimų skaičius: 16
• SAT IF dažnių diapazonas: 950 - 2150 MHz
• TER dažnių diapazonas: 47 - 862 MHz
• SAT IF stiprinimas (abonentui): 0 dB (±2 dB)
• TER stiprinimas (abonentui): -2 dB (±2 dB)
• SAT IF įėjimo izoliacija: >30 dB
• TER įėjimo izoliacija: >30 dB
• Abonentinio išėjimo izoliacija: >25 dB
• Maksimalus išėjimo lygis (SAT): 95 dBµV
• Maksimalus išėjimo lygis (TER): 85 dBµV
• Valdymo protokolas: DiSEqC 2.0 / 1.0
• Perjungimo įtampos: 13V / 18V
• Perjungimo tonai: 0 kHz / 22 kHz
• Maitinimas: per imtuvą / išorinis maitinimo šaltinis (pasirinktinai)
• Srovės suvartojimas (iš imtuvų): < 100 mA
• Jungčių tipas: F tipo
• Multiswitch tipas: Terminalinis
• Darbinė temperatūra: -20°C iki +50°C

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės F tipo jungtis ir užtikrinkite tinkamą įžeminimą. Multiswitch gali būti maitinamas bet kuriuo prijungtu imtuvu; jei naudojama daugiau nei 16 imtuvų, rekomenduojamas išorinis maitinimo šaltinis. Suderinamas su visa standartine DiSEqC 2.0/1.0 įranga.
